lcs+ capteurs à ultrasons

Sensorbild - Matrix

Aperçu

Le capteur à ultrasons lcs+ entre dans un boitier cubique compact – avec sortie analogique ou tout ou rien + IO-Link.

télécharger famille de produit en pdf

Points forts

  • Dimensions de boîtier uniquement 62 mm x 62 mm x 37.2 mm
  • Interface IO-Link pour supporter la nouvelle norme industrielle
  • Synchronisation et fonctionnement en mode multiplexé pour le fonctionnement simultané d'un maximum de dix capteurs dans un espace très réduit
  • Portée limite de 8 m
  • UL pour les normes de sécurité canadiennes et américaines
  • Smart Sensor Profiles more transparency between IO-Link Devices

Caractéristiques essentielles

  • 1 sortie de commutation Push-Pull ou 2 sorties de commutation en version pnp
  • Sortie analogique de 4–20 mA et 0–10 V avec commutation automatique entre sortie de courant et sortie de tension
  • Teach-in microsonic par les boutons-poussoirs T1 et T2
  • Résolution de 0,18 mm à 2,4 mm
  • Compensation de température
  • Tension de service de 9–30 V
  • LinkControl pour le réglage des capteurs sur le PC

Description

Les capteurs à ultrasons lcs+

ont un boîtier parallélépipédique en matière plastique avec quatre trous de fixation.

Les capteurs sont listés aux normes UL applicables et aux exigences UL pour le Canada et les États-Unis.

Deux diodes lumineuses

indiquent tous les états de fonctionnement.

Trois niveaux de sortie sont disponibles :

1 sortie de commutation Push-Pull selon la technique de commutation pnp ou npn
2 sorties de commutation
1 sortie analogique 4–20 mA ou 0–10 V

Les boutons-poussoirs T1 et T2

permettent de régler les capteurs lcs+ (Teach-in).

Les capteurs lcs+ avec sortie de commutation sont dotés de trois modes de fonctionnement:

  • Point de commutation simple
  • Barrière à réflexion deux voies
  • Mode fenêtre

Teach-in d’un point de commutation simple

  • Positionner l'objet (1) à détecter à la distance souhaitée
  • Appuyer pendant env. 3 secondes sur le bouton-poussoir T2
  • Appuyer ensuite de nouveau sur le bouton-poussoir T2 pendant env. 1 seconde

Teach-in d’un point de commutation

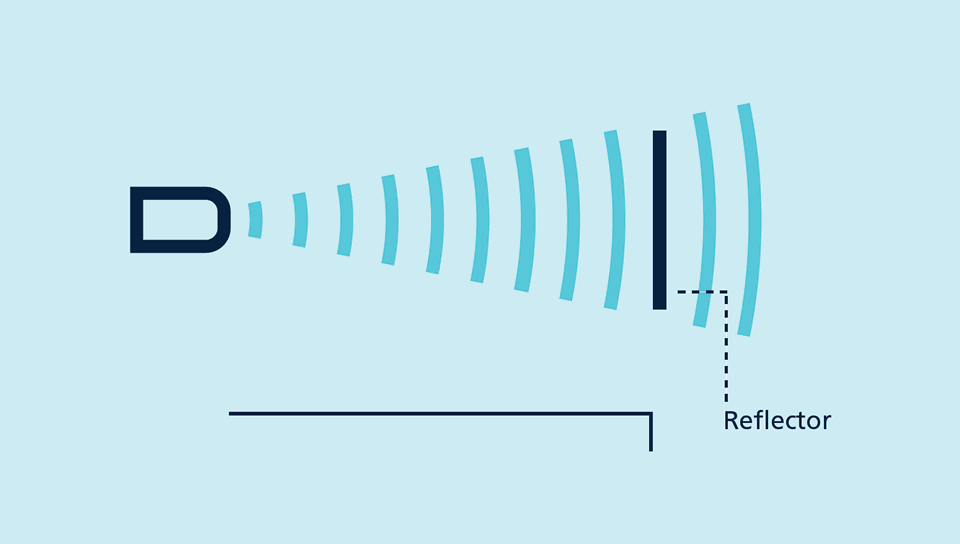

Teach-in d'une barrière à réflexion à deux voies

avec un réflecteur fixe

  • Appuyer pendant env. 3 secondes sur le bouton-poussoir T1
  • Appuyer ensuite de nouveau sur le bouton-poussoir T1 pendant env. 10 secondes

Teach-in d'une barrière à réflexion deux voies

Pour le réglage d’une fenêtre

  • Positionner l'objet sur la limite de fenêtre près du capteur (1)
  • Appuyer pendant env. 3 secondes sur le bouton-poussoir T1
  • Déplacer ensuite l'objet sur la limite de fenêtre éloignée du capteur (2)
  • Appuyer ensuite de nouveau sur le bouton-poussoir T1 pendant env. 1 seconde

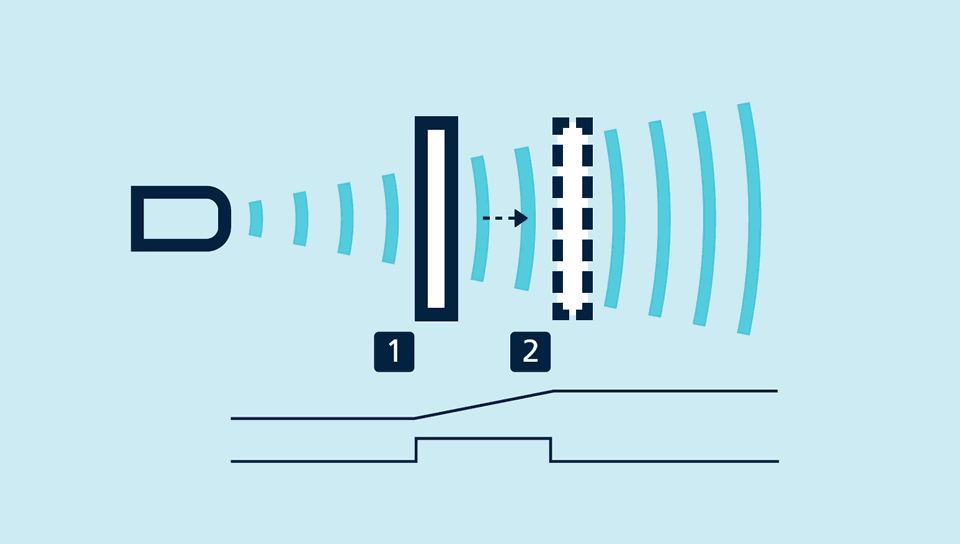

Teach-in d'une caractéristique analogique ou d'une fenêtre avec deux points de commutation

Les capteurs analogiques

contrôlent la charge raccordée à la sortie et commutent automatiquement sur une sortie de courant de 4–20 mA ou une sortie de tension de 0–10 V. Ceci garantit une manipulation extrêmement aisée.

Les NO/NF et la courbe caractéristique analogique ascendante/descendante

et la courbe caractéristique analogique ascendante/descendante peuvent également être réglés par l’intermediaire des boutons-poussoirs.

LinkControl

permet en option le paramétrage étendu des capteurs à ultrasons lcs+. Les capteurs lcs+ sont raccordés au PC à l’aide de l’adaptateur LinkControl LCA-2 disponible en tant qu’accessoire

Pour la programmation, le capteur est raccordé au PC par l'intermédiaire de LCA-2.

Une synchronisation simple

Dans le cas d'applications nécessitant plu-sieurs capteurs ultrasons lcs+, il est possible de synchroniser les capteurs afin d'éviter qu'ils ne s'influencent mutuellement. Pour cela, tous les capteurs doivent être reliés électriquement par la broche 5.

Synchronisation par la broche 5

La SyncBox1 , disponible en option permet de synchroniser plus de 10 capteurs.

IO-Link

Les capteurs à ultrasons lcs+340/F/A et lcs+600/F/A disposent d’une sortie de commutation pousser-tirer et prennent en charge l'IO-Link dans sa version 1.1 ainsi que le profil Smart Sensor.
