wms ультразвуковые датчики

Sensorbild - Matrix

Обзор

wms датчики идеально подходят для подключения к контроллерам wms.

СКАЧАТЬ СЕМЕЙСТВО ДАТЧИКОВ В PDF ФАЙЛ
online catalogue as pdf

Основные характеристики

  • Триггерный вход для контроля ультразвукового преобразования
  • Эхо выход по индивидуальному заказу

Конфигурация

  • 1 эхо выход с нагрузкой до 10 мА
  • 5 рабочих диапазонов с от 30 мм до 8 м
  • 0,36 мм точность
  • 9–30 В напряжения питания

Описание

wms датчики

требуют подключения к контроллеру WMS или собственному контроллеру заказчика, а также блока согласования сигналов

wms - недорогая альтернатива

как автономный датчик, который будет интегрироваться в систему заказчика. Как правило, требуется микропроцессорное управление

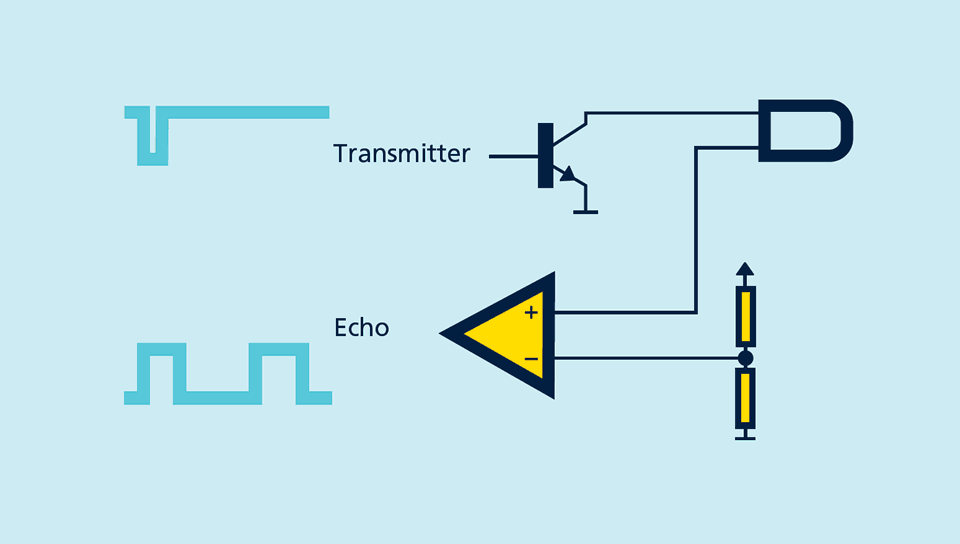

"Излучатель" входного сигнала

на датчике WMS излучает звуковые импульсы. Для этого, через выход открытого коллектора у заказчика накоротко заземляется входной сигнал.

Выходной "эхо" сигнал

последовательно передает все полученные эхо-сигналы в зависимости от их длительности как 1-битные значения (есть/нет сигнала). Длительность сигнала варьируется от 8 до 65 мс, в зависимости от датчика. Нагрузка, подключаемая к pnp выходу, не должна превышать 10 мА. Вычисление расстояния и последующая обработка производится в управляющей системе заказчика

Наши инженеры-разработчики

будут счастливы помочь Вам интегрировать wms датчики в вашу конкретную систему управления.

Датчик wms в системе управления заказчика
