dbk+4 ультразвуковой датчик контроля двойного листа

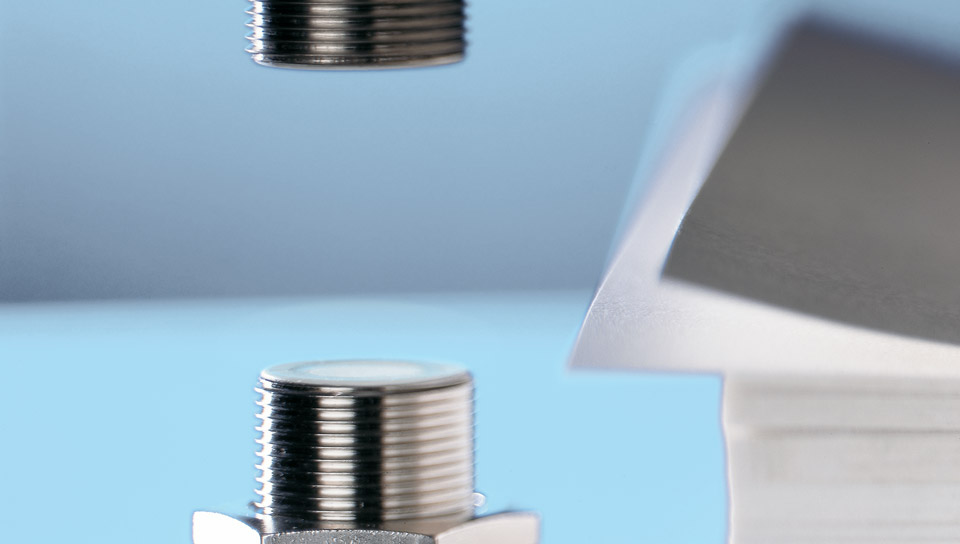

Sensorbild - Matrix

Обзор

Новейший вид ультразвукового контроля двойного листа. Четыре варианта исполнения датчика: для гибкости монтажа.

sensor line as pdf
online catalogue as pdf

Основные харкатеристики

  • 3 управляющих входа для внешней настройки чувствительности материала, триггер и Teach-in
  • Teach-In опция например, для определения слипшихся листов пленки
  • Исполнение с головкой 90° для индивидуальных применений
  • Вариант с внешним M18 приемным преобразователем
  • Варианты с очень компактными передатчиками и приемниками в резьбовой втулке M12

Конфигурация

  • Надежное обнаружение одинарных и двойных листов
  • Не нуждаются в режиме teach-in (plug and play)
  • Выход двойного листа или отсутствия листа
  • Рабочее расстояние между передатчиком и приемником выбирается от 20 до 60 мм
  • Опция "триггер" для применения на складских линиях
  • Настройка параметров через LinkControl

Описание

Задача

обнаружения двух или более листов продукции, случайно слипшихся вместе

Принцип

Ультразвуковой датчик посылает высокочастотные "пучки" импульсов, которые проходят через материал и улавливаются приемником с другой стороны. При прохождении звука, материал вибрирует. В результате этой вибрации, на приемник с другой стороны листов попадает очень слабая звуковая волна. Она улавливается приемником, и анализируется. Если сигнал проходит более чем через 2 листа, то он настолько слаб, что уже не фиксируется приемником. dbk-4 определяет наличие двойных листов, одинарных или их отсутствия

Funktionsprinzip Doppelbogenkontrolle

Принцип

Рабочие диапазоны

Новый dbk-4 имеет 3 входа управления, с помощью которых могут быть выбраны 3 диапазона обнаружения. Стандартный рабочий диапазон охватывает удельный вес листового материала в диапазоне от 20 г/м2 до 1200 г/м2. Очень тонкие материалы, такие как бумага для печати с весом на единицу площади менее 20 г/м2, определяются с использованием "тонких" настроек."Толстые" настройки применяются для картонной тары и гофрированных карт. Изменение рабочих диапазонов могжет производиться без прекращения работы. Режим teach-in не требуется в таком случае. Если 3 входа контроля не задействуются, то dbk+4 работает в стандартном рабочем диапазоне. Таким образом, подходит для работы с очень широким спектром материалов.

Teach-in

Режим teach-in необходимо применять, когда ни один из 3 рабочих диапазонов не подходит для сканирования материала. Материал автонастраивается путем помещения одного листа для контроля сдвоенного. Управляющий вход С3 настраивается на верхний диапазон, не менее чем на 3 секунды. Неоднородный материал обязательно необходимо автонастроить, чтобы датчик dbk+4 смог обнаружить его. Успешная автонастройка отображается с помощью засветки зеленого светодиода, что означает, что датчик настроился на материал и готов к работе с ним. teach-in позволяет обнаруживать водяную пленку в слое клея, нанесенном на пластину.

Применение dbk+4:

  • Станки по прокатке стали
  • Производство машин и оборудования
  • Фальцевальные машины
  • Типографии
  • Производство солнечных батарей и печатных плат
  • Этикетки
  • CB производство

Бумага, пленка, листы материала

Монтаж

Рекомендуемое расстояние между передатчиком и приемником составляет 40 мм (или 20 мм с dbk+4 / M12/CD/M18 ER + S). При необходимости, этот интервал можно настроить в диапазоне от 20 до 60 мм. Для ввода в эксплуатацию, необходимо применять teach-in режим или программировать параметры с помощью системы Link Control.

Определение наличия двойного листа

Позиционирование материала для работы

Для бумаги и тонкой пленки, контроль двойного листа производится перпендикулярно материалу; его парусность не влияет на контроль. В случае гофрированных карт, тонкого листового металла, полупроводниковых пластин или толстых пластиковых пленок (например, кредитных карт), dbk+4 должен быть установлен под определенным углом наклона α к материалу.

Обнаружение тонких гофрированных пластин оптимально при угле наклона α ≥ 35 °, тонкого листового металла или толстой пластиковой пленки при 27 ° и полупроводниковых пластин под углом 11 °

Свободный режим

dbk+4 работает на стандартных настройках в свободном режиме. Это означает, что dbk+4 циклически выполняет измерения с высокой скоростью. Без прерывания работы, рабочий диапазон можно изменить через режим автонастройки (teach-in), который активируется с помощью С1-С3 входов управления.

C1 C2 C3
Standard 0 0 0
Thick 0 1 0
Thin 1 0 0
Teach-in mode 1 1 0
Teach-in 1 1 1
Свободный режим – Выбор рабочего диапазона

Триггерный режим

Если, с другой стороны, значение измеренной величины постоянно, то можно передавать внешним сигналу лишь присутствие или отсутствие листа, и выход будет переключаться как триггер (на выходе 1 или 0). Эта функция настраивается с помощью программного обеспечения LinkControl. Возможен выбор между триггером по фронту и пороговым триггером. После выбора режима, управляющий вход С2 используется как выход триггера (TR).

C1 C2 C3
Standard 0 tr 0
Thin 0 tr 1
Teach-in mode 1 tr 0
Teach-in 1 tr 1
Триггерный режим - выбор рабочего диапазона

Без прерывания текущей операции, можно изменить рабочий диапазон с помощью управляющего входа С3

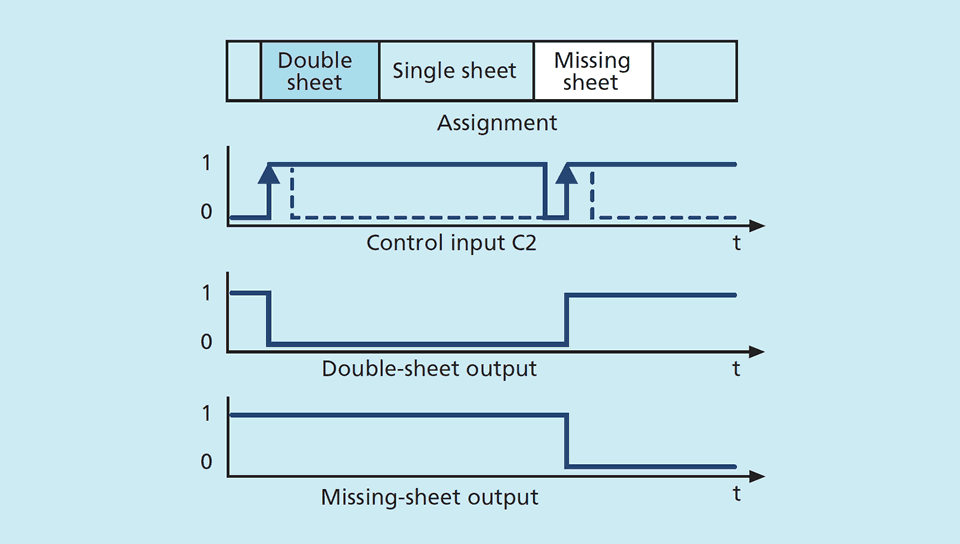

Триггерный режим – контроль фронта сигнала

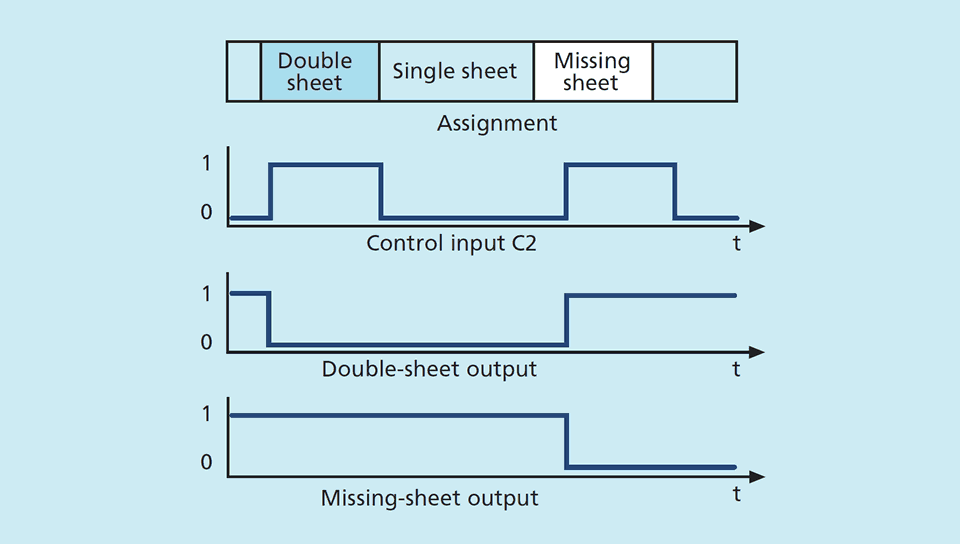

Триггерный режим – пороговый триггер

Поддержка LinkControl

dbk+4 может полностью настраиваться с помощью программного обеспечения LinkControl. Для этого dbk+4 подключается к LCA-2 LinkControl адаптер. Используя программное обеспечение LinkControl , LCA-2 соединяется с ПК с помощью USB кабеля.

Следующие параметры могут настраиваться:

  • Расстояние между передатчиком и приемником
  • Двойной лист - НО/НЗ контакты
  • Одиночный лист или отсутствие листа НО/НЗ контакты
  • Триггерный режим вкл/выкл
  • Триггер по фронту: по нарастанию/спаду
  • Пороговый триггер: высокий/низкий порог
  • Задержка включения для обнаружения двойного листа
  • Задержка выключения для обнаружения двойного листа
  • Пороговые значения для рабочих диапазонов

Four housing variants

4 типа исполнения корпуса охватывают любые монтажные положения

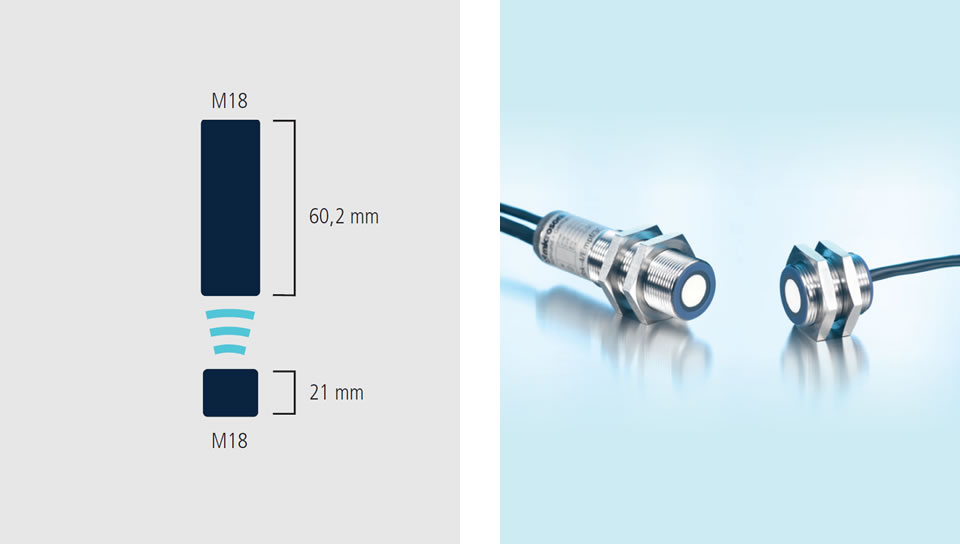

a) dbk+4/3CDD/M18 E+S

Стандартная модификация: приемник и вся измерительная часть находится в M18 резьбовой втулке, длиной всего 60,2 мм. Передатчик располагается в M18x21 мм резьбовой втулке и 2-контактным разъемом соединяется с приемником.

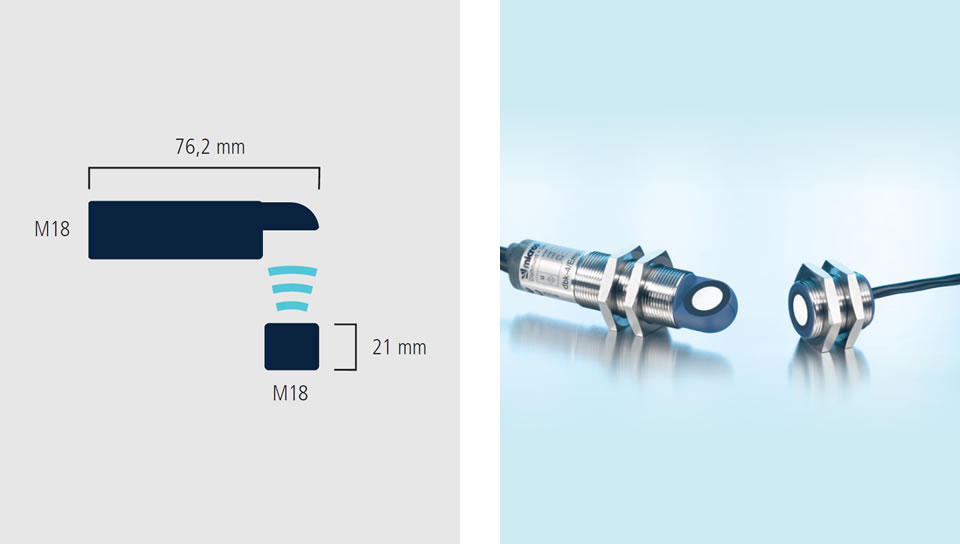

b) dbk+4/WK/3CDD/M18 E+S

Как и стандартная модификация, но приемник расположен под прямым углом к резьбовой втулке

c) dbk+4/M18/3CDD/M18 E+S

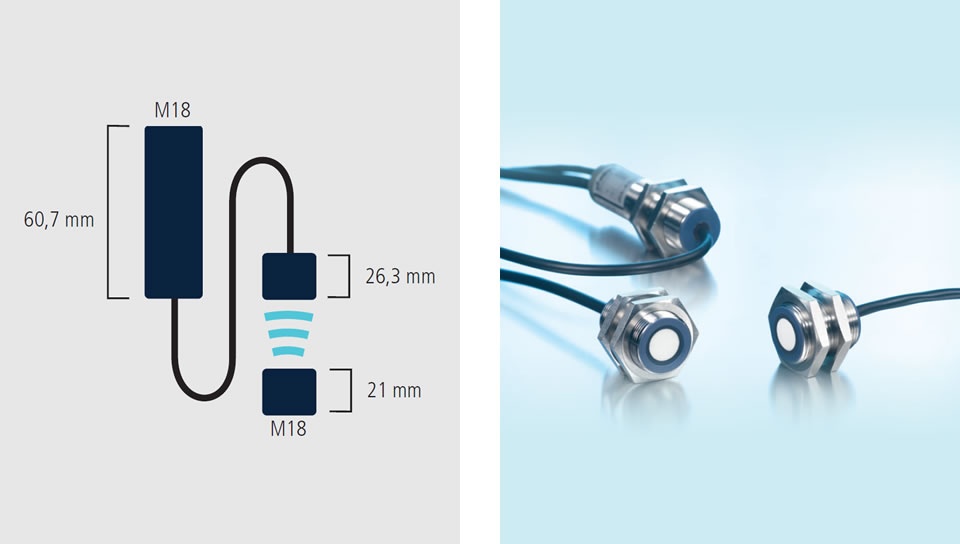

В случае нехватки места, используется 2 варианта. И приемник, и передатчик встроены в резьбовую втулку М18 (или М12 для 2-го варианта) длиной 26 мм, и соединены двужильным экранированным кабелем с измерительной частью, которая выносится снаружи.

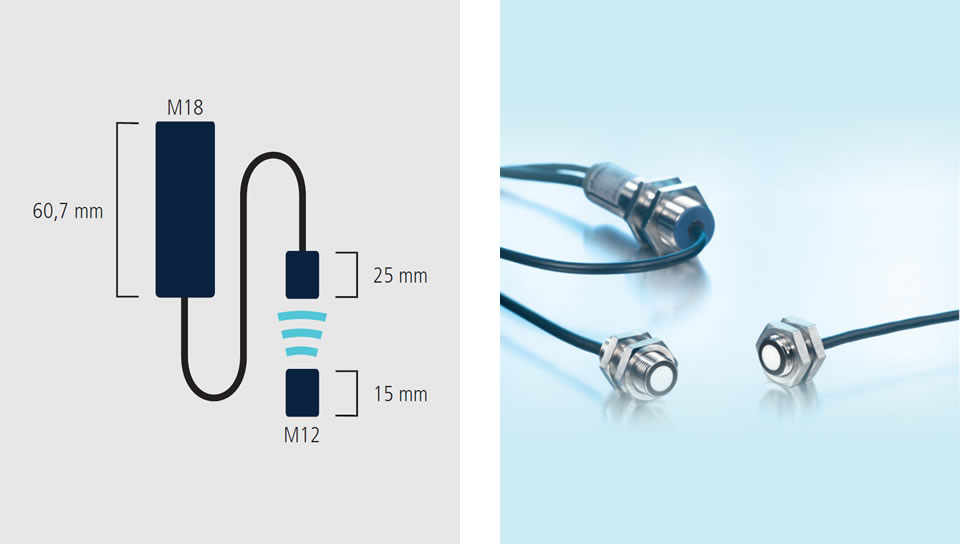

d) dbk+4/M12/3CDD/M18 E+S

2-й вариант, исполнение с резьбовой втулкой М12 (расстояние между приемником и передатчиком всего 20 мм)
