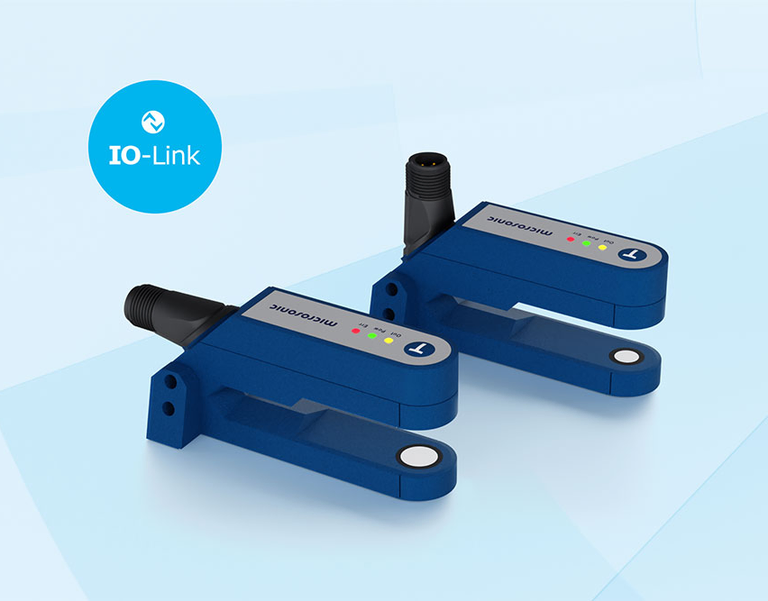

esf-1

Se hacen pasar las etiquetas por la horquilla. Un emisor ultrasónico situado en el brazo inferior de la horquilla emite rápidas series de impulsos contra el material de soporte. Los impulsos sonoros hacen que el material de soporte vibre, de forma tal que en la cara contraria se emite una onda sonora muy debilitada. El receptor situado en el brazo superior de la horquilla recibe estas ondas sonoras.

El material de soporte provee un nivel de señal diferente de la etiqueta. El esf-1 analiza esta diferencia de señal. Las diferencias de señal entre el material de soporte y la etiqueta pueden ser muy pequeñas. Para garantizar una diferenciación segura, el esf-1 debe hacer el aprendizaje de la etiqueta.

escanea materiales reflectantes y de alta transparencia, como también etiquetas metalizadas y etiquetas de cualquier color. Dependiendo de la potencia sonora necesaria, se ajusta automáticamente el tiempo del ciclo de medición. Para etiquetas y materiales de soporte delgados, el esf-1 trabaja a su velocidad máxima y con un retardo de reacción de < 300 µs.

Para poder escanear también etiquetas especiales, por ejemplo etiquetas con troquelados o perforaciones hay tres diferentes métodos de Teach-in disponibles.

Durante el proceso de Teach-in se pasa el material de soporte con etiquetas por la horquilla a velocidad constante. El sensor esf-1 aprende automáticamente el nivel de señal para las etiquetas, como también los espacios entre las etiquetas. Éste es el Teach-in estándar para etiquetas.

Los niveles de señal para el material de soporte y las etiquetas pueden estar muy próximos. Para poder detectar también etiquetas con diferencias de señal muy pequeñas se puede programar el nivel de señal por separado. Primero se programa el material de soporte y a continuación la etiqueta sobre ese soporte. El umbral de conmutación se encuentra así entre esos dos niveles de señal.

El material de la banda normalmente es procesado por el rodillo. Por lo tanto, el empalme que debe ser detectado está en una posición de acceso imposible en algún lugar dentro de este rodillo. Para ello existe un método de Teach-in especial en el que se realiza el aprendizaje sólo del material de la banda. El esf-1 detecta la diferencia de nivel con el empalme y da un valor a su salida.

puede realizarse opcionalmente por medio del botón de presión situado en la cara superior de la carcasa o bien por medio del Pin 5 del enchufe del equipo.

se puede parametrizar opcionalmente el esf-1. También pueden representarse los valores de medición gráficamente.
