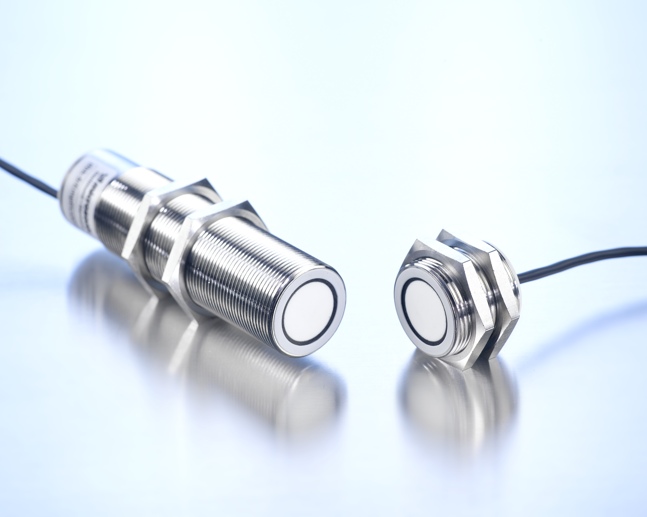

Sensor de archivo
dbk-5/BDD/O/M30 E+S
Descargas
Contenido de la página como catálogo en línea
Documentación
Datos CAD
-
2 pnp
cilíndrico M30
control de dos hojas
papeles con pesos superficiales específicos a partir de 120 g/m2,
cartón, hojas metalizadas, cartón ondulado, chapa hasta de aprox.
2 mm, materiales bases de placas de circuitos impresos
cartón, hojas metalizadas, cartón ondulado, chapa hasta de aprox.
2 mm, materiales bases de placas de circuitos impresos
Datos técnicos - Mecánica
50 mm ± 3 mm
± 45° de la perpendicular a la hoja
Específico ultrasónico
modo de impulso con valoración de amplitudes
200 kHz
7 mm resp. delante del emisor y receptor
Datos eléctricos
20 V hasta 30 V CC, a prueba de polarización inversa
± 10 %
≤ 45 mA

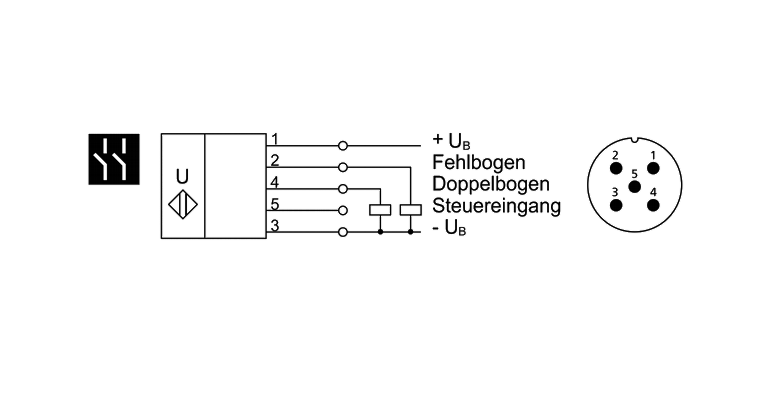

enchufe M12 de 5 clavijas
en el receptor: cable de PVC de 1,2 m, en el emisor: cable de PVC de 1 m con enchufe de 2 clavijas IP 20
Salidas
salida dos hojas
pnp: Imáx = 500 mA (UB-2V)
apertura, cortocircuitable
pnp: Imáx = 500 mA (UB-2V)
apertura, cortocircuitable
salida hoja faltante
pnp: Imáx = 500 mA (UB-2V)
apertura, cortocircuitable
pnp: Imáx = 500 mA (UB-2V)
apertura, cortocircuitable
5,5 ms en modo trigger
Entradas
entrada de control
retardo de reacción
estado congelado hasta el próximo flanco en modo trigger
Control
sólo modo Trigger:
Con flanco ascendente en la entrada de control (cambio de flanco de -UB a +UB, anchura de impulso ≥ 1 ms) se ejecuta una medición. Según el resultado de la medición se aplica las dos salidas al cabo del tiempo de respuesta de 0,5 ms. Los estados de las dos salidas de conmutación quedan congelados hasta el siguiente flanco ascendente.
Con flanco ascendente en la entrada de control (cambio de flanco de -UB a +UB, anchura de impulso ≥ 1 ms) se ejecuta una medición. Según el resultado de la medición se aplica las dos salidas al cabo del tiempo de respuesta de 0,5 ms. Los estados de las dos salidas de conmutación quedan congelados hasta el siguiente flanco ascendente.
Carcasa
tubo de latón niquelado, piezas de plástico: PBT
espuma de poliuretano, resina epoxi con partículas de vidrio
IP 65
+5° C hasta +60° C
-40° C hasta +85° C
250 g
emisor/receptor separado
Equipamiento/Particularidades
no se requiere
no se requiere
1 Duo-LED; verde: en funcionamento / rojo: dos hojas / rojo parpadeante: hoja faltante
