pico+ capteurs à ultrasons

Sensorbild - Matrix

Aperçu

pico+ le « petit » qui sait tout faire : 4 portées, 3 signaux de sortie, 2 variantes de boîtier et 1 interface IO-Link

télécharger famille de produit en pdf
online catalogue as pdf

Temps forts

  • Variante avec tête à 90°
  • Interface IO-Link pour supporter la nouvelle norme industrielle
  • Synchronisation automatique et fonctionnement en mode multiplexé pour le fonctionnement simultané d'un maximum de dix capteurs dans un espace très réduit
  • UL pour les normes de sécurité Canadiennes et Américaines

Charactéristiques essentielles

  • 1 sortie de commutation Push-Pull pour commuter pnp ou npn
  • Sortie analogique 4–20 mA et 0–10 V

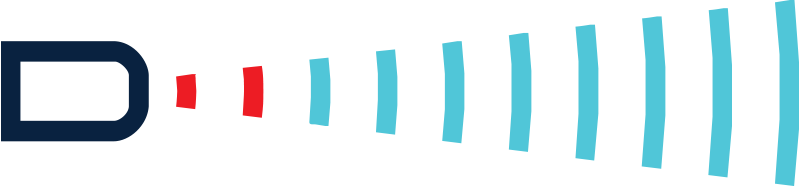

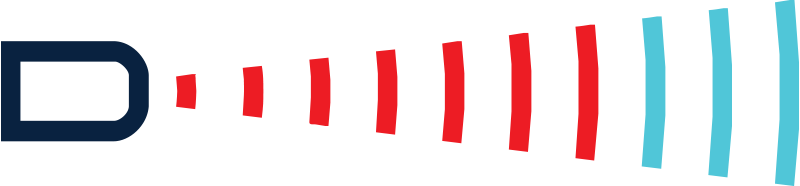

  • 4 portées de détection avec un plage de mesure comprise entre 20 mm et 1,3 m
  • Teach-in microsonic par la broche 5
  • Résolution 0,069 mm à 0,1 mm
  • Compensation de température
  • Tension de service 10–30 V
  • LinkControl pour le réglage des capteurs sur le PC

Description

Les capteurs ultrasons pico+

sont une gamme compacte avec boîtier fileté M18 et une longueur de boîtier de 41 mm seulement. Outre la variante à sens d'émission axial, il existe également une variante de boîtier avec tête à 90° et sens d'émission radial.

Avec quatre portées de détection de 20 mm à 1,3 m et trois différents niveaux de sortie, cette famille de capteurs couvre un large spectre d'utilisations.

Les capteurs avec niveau de sortie Push-Pull supportent le mode SIO et le mode IO-Link. Les capteurs avec sortie analogique sont disponibles, au choix, avec sortie de courant 4–20 mA ou sortie de tension 0–10 V.

En mode SIO les capteurs sont réglés à l'aide du procédé de Teach-in microsonic par l'intermédiaire de la broche 5.

Les capteurs sont listés aux normes UL applicables et aux exigences UL pour le Canada et les États-Unis.

Pour la famille de capteurs pico+

il y a 2 niveaux de sortie et 4 portées de détection au choix:

1 sortie de commutation Push-Pull selon la technique de commutation pnp ou npn
1 sortie analogique 4–20 mA ou 0–10 V

Les capteurs avec sortie de commutation sont prévus pour trois modes de fonctionnement:

  • point de commutation simple
  • Barre à réflexion deux voies
  • mode fenêtre

Teach-in d'un point de commutation simple

  • Positionner l'objet (1) à détecter à la distance souhaitée
  • Relier la broche 5 pendant environ 3 secondes à +UB
  • Enfin, relier la broche 5 pendant environ 1 seconde à +UB

Teach-in d'un point de commutation

Teach-in d'une barre à réflexion deux voies

avec un réflecteur monté fixe

  • Relier la broche 5 pendant environ 3 secondes à +UB
  • Enfin, relier la broche 5 pendant environ 10 secondes à +UB

Teach-in d'une barre à réflexion deux voies

Pour le réglage d’une sortie analogique

  • Positionner l'objet sur la limite de fenêtre près du capteur (1)
  • Relier la broche 5 pendant environ 3 secondes à +UB
  • Ensuite déplacer l'objet sur la limite de fenêtre éloignée du capteur (2)
  • Enfin, relier la broche 5 pendant environ 1 seconde à +UB

Teach-in d'une caractéristique analogique ou d'une fenêtre avec deux points de commutation

NO / NF

et courbe caractéristique analogique ascendante ou descendante peuvent également être réglés par la broche 5.

Une LED verte et une LED jaune

indiquent l'état de la sortie et supportent le Teach-in microsonic.

LinkControl

permet, en option, le paramétrage complet des capteurs pico+. L'adaptateur LinkControl LCA-2 disponible comme accessoire permet de relier les capteurs pico+ au PC.

Pour la programmation, le capteur est raccordé au PC par l'intermédiaire de LCA-2

La synchronisation

permet l'utilisation simultanée de plusieurs capteurs pico+ dans une même application. Afin d'éviter que les capteurs ne s'influencent mutuellement ils peuvent être synchronisés les uns par rapport aux autres. Pour cela, tous les capteurs doivent être reliés électriquement par la broche 5.

Synchronisation par la broche 5

S'il faut synchroniser plus de 10 capteurs, cela peut être réalisé avec la SyncBox1 disponible en option.

Dans le cas où plusiers capteurs seraient connectés à un même master IO-Link, la fonction de la centrale serait alors la synchronisation de ceux-ci (la broche 5 ne doit pas être connectée aus opérations IO-Link).

Cellule de capteurs synchronisée dans la production de bouteilles en verre

IO-Link intégré

dans la version 1.0 pour capteurs munis d'une sortie de commutation.
