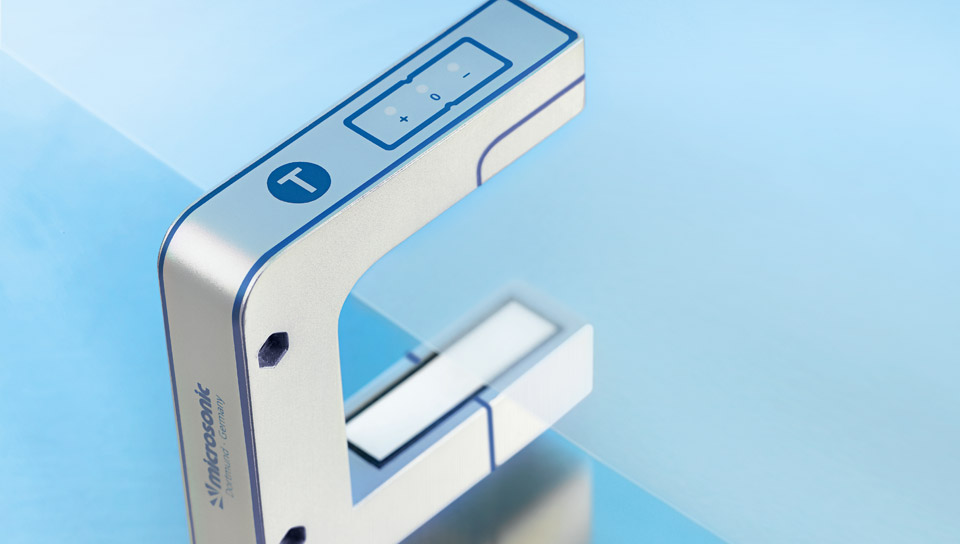

bks+ capteurs de bords à ultrasons

Sensorbild - Matrix

Aperçu

Le capteur de bord de bks+ facilite le contrôle sans contact en bordure des feuilles, du papier et d'autres matériaux imperméables au son.

télécharger famille de produit en pdf
online catalogue as pdf

Points forts

  • 2 formats de boîtier avec un écartement de fourche de 30 mm et 60 mm
  • Disponible dans une plage de mesure de 12 mm ou 40 mm
  • Interface IO-Link pour supporter la nouvelle norme industrielle
  • Résolution 0,01 mm à 0,02 mm
  • Dimensions de boîtier très compactes

Caractéristiques essentielles

  • Détection sans contact du bord de lé pour le réglage du trajet du bord
  • Sortie analogique 4–20 mA et 0–10 V commutable entre sortie de courant et sortie de tension
  • 3 LED et 1 bouton-poussoir sur le côté supérieur du boîtier
  • Paramétrable avec LinkControl
  • Boîtier métallique robuste

Description

Le capteur de bords à ultrasons bks+

est un capteur à fourche apte à détecter les bords de matériaux imperméables au son tels que des feuilles ou du papier. Le bks+ est ainsi particulièrement adapté au réglage de trajectoire de bandes de feuilles à haute transparence, de matériaux sensibles à la lumière, de matériaux à transparence variable et de papier fortement chargé de poussières.

Le principe de fonctionnement

Dans la fourche se trouve, dans la branche inférieure, un émetteur à ultrasons émettant cycliquement de courtes impulsions acoustiques. Celles-ci sont détectées par le récepteur d’ultrasons situé dans la branche supérieure de la fourche. Un matériau introduit dans la fourche occulte cette trajectoire du son et amortit ainsi le signal de réception en fonction de la couverture.

Ceci est évalué par l’électronique interne. Un signal analogique est émis en fonction du degré de couverture.

1 sortie de commutation Push-Pull selon la technique de commutation pnp ou npn et 1 sortie analogique 4–20 mA et 0–10 V

La zone d'action est de 12 mm et 40 mm.

Le bouton-poussoir d’apprentissage

sur la face supérieure du capteur de bords permet de régler la position zéro du bord devant être réglé. Ce calibrage peut être effectué de deux manières :

  • Dégager entièrement la fourche de la bande du matériau,
  • Appuyer env. 3 s sur le bouton-poussoir.
  • Ecouvrez complètement le capteur de la fourche et appuyez brièvement sur le bouton (<1s). Pour terminer..
  • Ou
  • Diriger le bord de bande à l’intérieur de la fourche au niveau des deux repères de telle sorte que 50 % de ll'espace sonore soit couvert
  • Appuyer ensuite env. 6 s sur le bouton-poussoir. Pour terminer.

Le capteur de bords bks+3 a une largeur de fourche de 30 mm et une profondeur de fourche de 43 mm. Le capteur de bords bks+6 a une largeur de fourche de 60 mm et une profondeur de fourche de 73 mm. D’autres largeurs et profondeurs de fourches sont possibles sur demande. Dans le boîtier se trouvent latéralement deux alésages prévus pour le montage du capteur de bord. Le raccordement électrique est effectué via un connecteur circulaire M12.

Trois diodes lumineuses

indiquent la position du matériau de bande à l’intérieur de la fourche. Pour une utilisation intégrant des matériaux sensibles à la lumière, les LEDS peuvent également être éteintes.

Sa construction est très compacte avec une largeur de fourche de 30 mm seulement, 60 mm resp. et une profondeur de 33 mm, 73 mm resp.. La plage de travail de 12 mm, 40 mm resp. et la précision élevée de 0,1 mm permet une utilisation dans de multiples applications.

Basculer

entre les sorties de courant et de tension est réalisable en utilisant le bouton ou le LinkControl.
Le bks+ est préréglé et immédiatement utilisable. En option, il peut également être paramétré de façon détaillée à l’aide de l’adaptateur LCA-2 du LinkControl LCA-2.

L’IO-Link version 1.1

est intégré de série.
