dbk+5 détecteur de double feuilles par ultrasons

Sensorbild - Matrix

Aperçu

dbk+5 étend le domaine d'application des contrôles de doubles feuilles aux cartons épais, cartons ondulés et aux feuilles en plastique.

télécharger famille de produit en pdf
online catalogue as pdf

Points forts

  • Contrôle de doubles-feuilles à ultrasons - haute performance en particulier pour le contrôle de cartons ondulés jusqu'à des plaques en plastique de plusieurs mm d'épaisseur
  • 3 entrées de commande pour la présélection externe de la la sensibilité sur le matériau, l'entrée pilotée et le Teach-in
  • Option Teach-in par ex. pour le contrôle avec des tôles collées avec un film d'huile
  • Construction compacte au format fileté M18 x 1

Caractéristiques essentielles

  • Détection sûre de feuilles simples et doubles
  • Aucun Teach-in nécessaire (Plug and play)
  • Sortie feuille double et feuille manquante
  • La distance de travail émetteur-récepteur peut être sélectionnée entre 30 à 70 mm
  • Option entrée pilotée pour les applications dans les flux opérationnels
  • Peut être paramétré avec le LinkControl

Description

La détection de doubles feuilles dbk+5

est conçue pour le contrôle de tôles minces, de plaques en matière plastique et de cartons ondulés avec des épaisseurs de matière qui se situent au-dessus de la zone de travail des capteurs dbk+4. Le principe de fonctionnement est le même que pour le dbk+4. Les systèmes ne se distinguent principalement qu’au niveau des matériaux à détecter. (Pour de plus amples explications, voir dbk+4 )

Types de matériaux

Le domaine d'application du dbk+5 comporte les tôles jusqu'à env. 2 mm d'épaisseur (selon le type de métal), les feuilles et les planches en plastique pour circuits imprimés jusqu'à une épaisseur de plusieurs millimètres ainsi que des cartons ondulés épais.

Initialement les capteurs sont montés perpendiculairement au passage des supports. Mais dans le cas de tôles, de feuilles en plastiques et de planches pour circuits imprimés, il est préférable de monter le dbk+5 avec un angle de 10-18° par rapport aux supports. L'angle optimal doit être déterminé aux moyens d'essais. Les cartons ondulées doivent être scannées avec un angle de 35 à 45 ° par rapport aux ondulations.

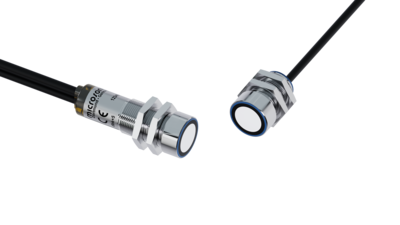

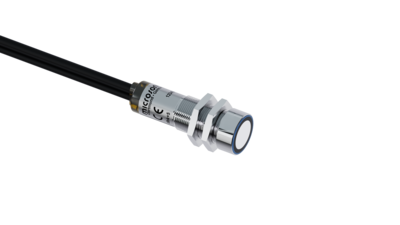

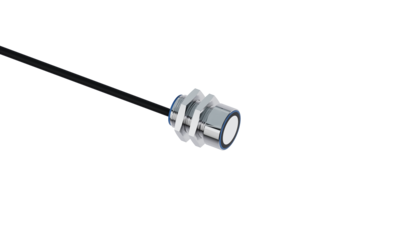

Les émetteurs et récepteurs

sont placés dans des boîtiers au format M18 x 1 mm et à monter avec un écartement de 30 à 70 mm.
