pms

están diseñados para los requisitos higiénicos más exigentes de acuerdo con las directrices EHEDG. Los sensores higiénicos, con su vástago adaptador D12, pueden montarse con el racor higiénico BF-pms/A1 o con una abrazadera de montaje adecuada.

El diseño innovador de la carcasa de acero inoxidable garantiza que el sensor pms no tenga superficies horizontales en casi todas las posiciones de montaje imaginables. Incluso en caso de montaje horizontal del sensor de higiene para la medición vertical hacia abajo, la parte trasera de la carcasa mantiene un ángulo de 3°. Los líquidos de limpieza pueden drenar la carcasa de forma segura.

La carcasa lisa de acero inoxidable tiene una profundidad de rugosidad de Ra < 0,8 µm y no presenta grietas ni bordes de suciedad. Además del diseño del sensor, es fundamental contar con el material adecuado. El transductor ultrasónico está protegido por una lámina de PTFE y es resistente a productos de limpieza y desinfectantes químicamente agresivos. El pms tiene una alta resistencia y está certificado por ECOLAB.

El sensor ultrasónico pms detecta botellas de vidrio y PET en el modo de funcionamiento y soporta los intervalos de limpieza de las máquinas llenadoras. El sensor se monta con el montaje higiénico del sensor BF-pms/A1. Por ejemplo, pms-25/CF/A1 con salida de conmutación push-pull para contar botellas.

Dentro de la industria farmacéutica

deben contarse las ampollas y frascos de vidrio y debe controlarse el flujo volumétrico en el proceso de nivel de llenado. En una plataforma giratoria, un sensor pms controla el flujo volumétrico de los frascos de vidrio antes de la línea de llenado. Por ejemplo, pms-35/CU/A1 con salida de tensión 0-10 V.

deben contarse o posicionarse los envases, el flujo volumétrico debe controlarse en cintas transportadoras o los productos alimenticios deben controlarse en cuanto al nivel de llenado y la integridad. Dos sensores ultrasónicos pms monitorean la completitud de las manzanas en las cajas de empaque. Por ejemplo, 2 x pms-25/CF/A1 cada uno con salida de conmutación push-pull para el control de altura.

• punto de conmutación simple
• barrera ultrasónica de dos vías
• servicio de ventana

• Ubicar el objeto a ser detectado (1) a la distancia deseada
• Aplicar +U_B por unos 3 segundos al Pin 2
• A continuación, volver a aplicar +U_B por aproximadamente 1 segundo al Pin 2

con un reflector firmemente montado

• Aplicar +U_B por unos 3 segundos al Pin 2
• A continuación, volver a aplicar +U_B por aproximadamente 10 segundos al Pin 2

• Posicionar el objeto sobre el límite de ventana próximo al sensor (1)
• Accionar el pulsador botóndurante aproximadamente 3 segundos
• Seguidamente, desplazar el objeto hacia el límite de ventana lejano al sensor (2)
• Finalmente, accionar nuevamente el pulsador botóndurante aproximadamente 1 segundo

y la curva de característica ascendente/descendente también pueden ajustarse a través del pin 2.

consiste en el LinkControl-Adapter LCA-2 y el LinkControl-Software permite la configuración de los sensores pms con la ayuda de PC o computadora portátil bajo todos los sistemas operativos actuales de Windows®. Para el ajuste del sensor, se requiere adicionalmente el adaptador Adapter 5G/M12-4G/M12/M8

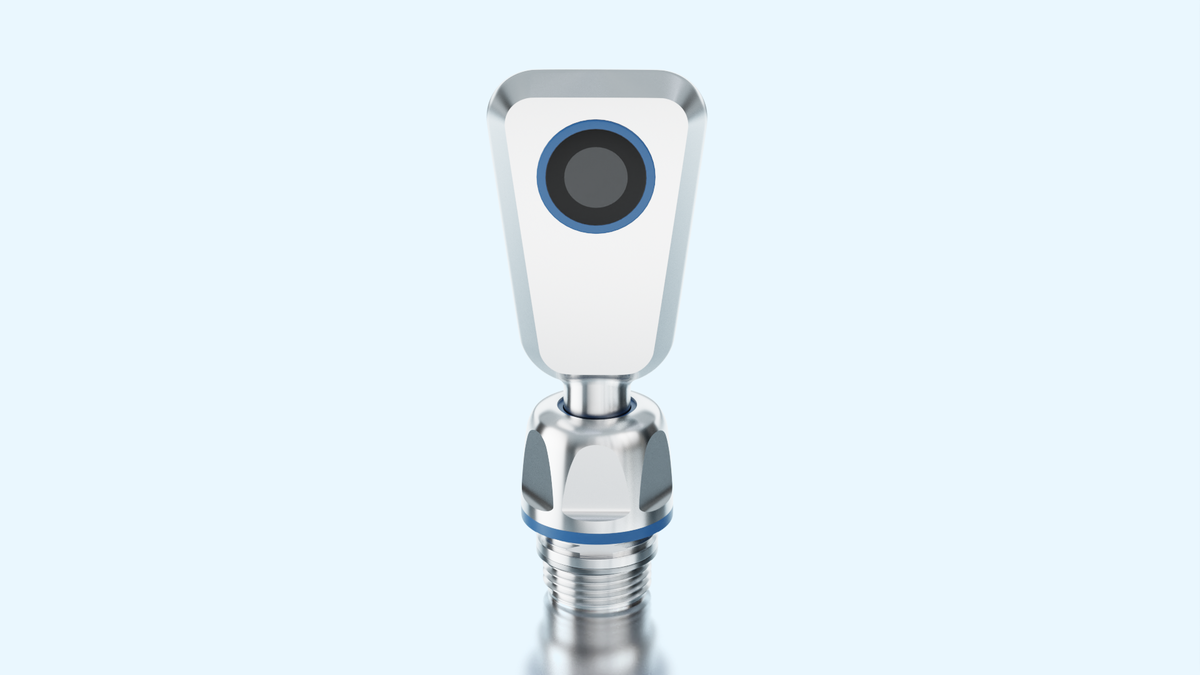

BF-pms/A1 (accesorio), el eje adaptador pms-Sensor D12 está montado higiénicamente. El accesorio del sensor tiene certificación ECOLAB y EHEDG.

en la versión 1.1. Los sensores ultrasónicos pms están equipados con perfiles de sensor inteligente que crea más transparencia entre los dispositivos IO-Link.
