pms

sont conçus pour les exigences hygiéniques les plus exigeantes conformément aux directives EHEDG. On dispose de deux versions du capteur : tige adaptatrice D12 et prise à baïonnette D12. La tige adaptatrice normalisée version D12 est montée avec un raccord vissé hygiénique BF-pms/A1 ou un clip de montage adéquat.

La conception innovante du boîtier en acier inoxydable assure que le capteur pms n’a pas de surfaces horizontales dans presque toutes les positions d’installation concevables. Même avec une installation horizontale du capteur hygiénique pour mesurer verticalement vers le bas, le côté arrière du boîtier conserve un angle ≥ 3°. Les fluides de nettoyage peuvent être drainés hors du boîtier en toute sécurité.

La superficie in acciaio inox dell'housing presenta dei picchi sulla rugosità minori di 0,8 µm, senza fessure o bave di lavorazione. Al di fuori del design, l'impiego dei giusti materiali è cruciale. Il trasduttore ultrasonico è protetto da un foglio di PTFE e può sostenere agenti di pulizia e disinfettanti chimicamente aggressivi. Il pms ha una grande solidità ed è certificato ECOLAB.

Il sensore ad ultrasuoni pms rileva bottiglie sia in vetro che PET in modalità operativa e può sostenere i cicli di pulitura delle macchine da imbottigliamento. Il montaggio del sensore viene effettuato tramite l'apposito accessorio per ambiente igenico BF-pms/A1. Per esempio il modello pms-25/F … effettua un conteggio bottiglie con uscita push-pull digitale.

All'interno dell'industria farmaceutica

Ampolle e provette necessitano di conteggio e di un controllo del processo di riempimento. Su una tavola rotante, il sensore pms controlla l'afflusso di fiale in vetro sulla linea diretta alla macchina riempitrice. Per esempio il modello pms-35/U …con uscita analogica 0-10V.

I contenitori necessitano di conteggio o posizionamento, controllo del volume di traffico sulle rulliere oppure controllo integrità o di livello su cibi e bevande. Due sensori pms ad ultrasuoni controllano la presenza di mele all'interno di ceste. Per esempio due modelli pms-25/F … ciascuno interfacciato con uscita push-pull digitale per il controllo di altezza.

• punto di commutazione semplice
• barriera a riflessione a due vie
• modalità finestra

• Posizionare l'oggetto da rilevare (1) alla distanza desiderata
• Posare il pin 2 su +UB per circa 3 secondi
• Quindi posare nuovamente il pin 2 su +UB per circa 1 secondo

con un riflettore montato fisso

• Posare il pin 2 su +UB per circa 3 secondi
• Quindi posare nuovamente il pin 2 su +UB per circa 10 secondi

• Posizionare prima l'oggetto da rilevare sul limite della finestra 1 vicino al sensore e tasto per circa 3 secondi spinta.
• Spostare quindi l'oggetto sul limite della finestra 2 lontano dal sensore
• Infine, il pulsante deve essere premuto di nuovo per circa 1 secondo. Fatto.

con 2 punti di commutazione, in caso di un’uscita di commutazione, procedere in modo analogo.

e la linea caratteristica ascendente/discendente si impostano anche via pin 2.

comprende l'adattatore LinkControl e il software LinkControl e permette l'impostazione dei sensori hps+ via PC oppure laptop su tutti i sistemi operativi correnti Windows®. Per la configurazione dei sensori pms, l'adattatore addizionale 5G/M12-4G/M12/M8 è necessario.

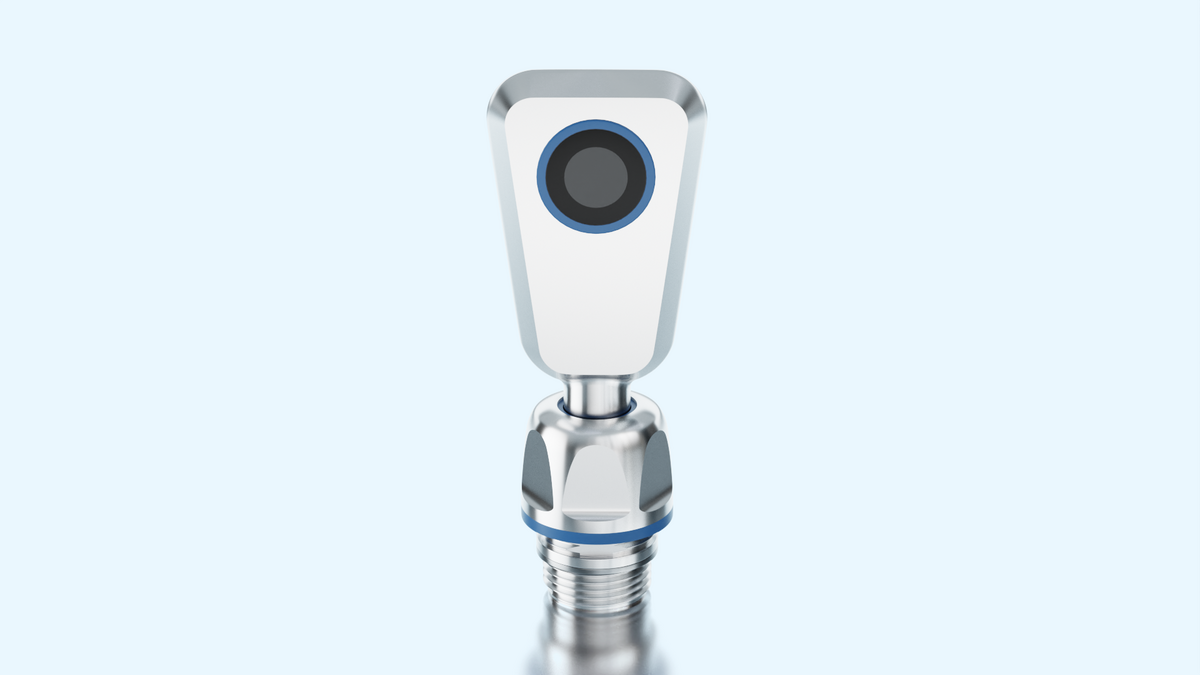

BF-pms/A1 (accessorio), l'adattatore PMS-Sensor D12 è montato igienicamente. Il raccordo del sensore è certificato ECOLAB ed EHEDG.

nella versione 1.1. I sensori a ultrasuoni pms sono dotati di Smart Sensor Profile, che crea maggiore trasparenza tra i dispositivi IO-Link.
