mic+

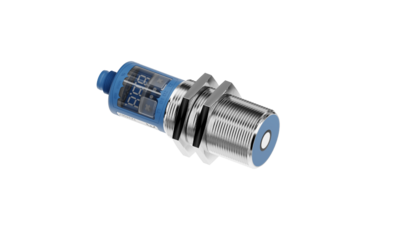

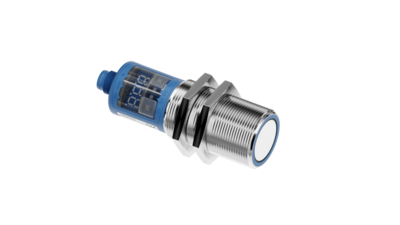

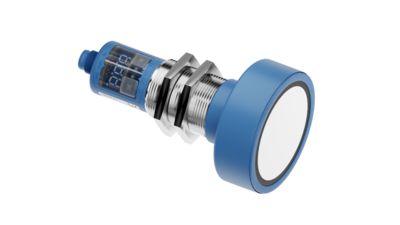

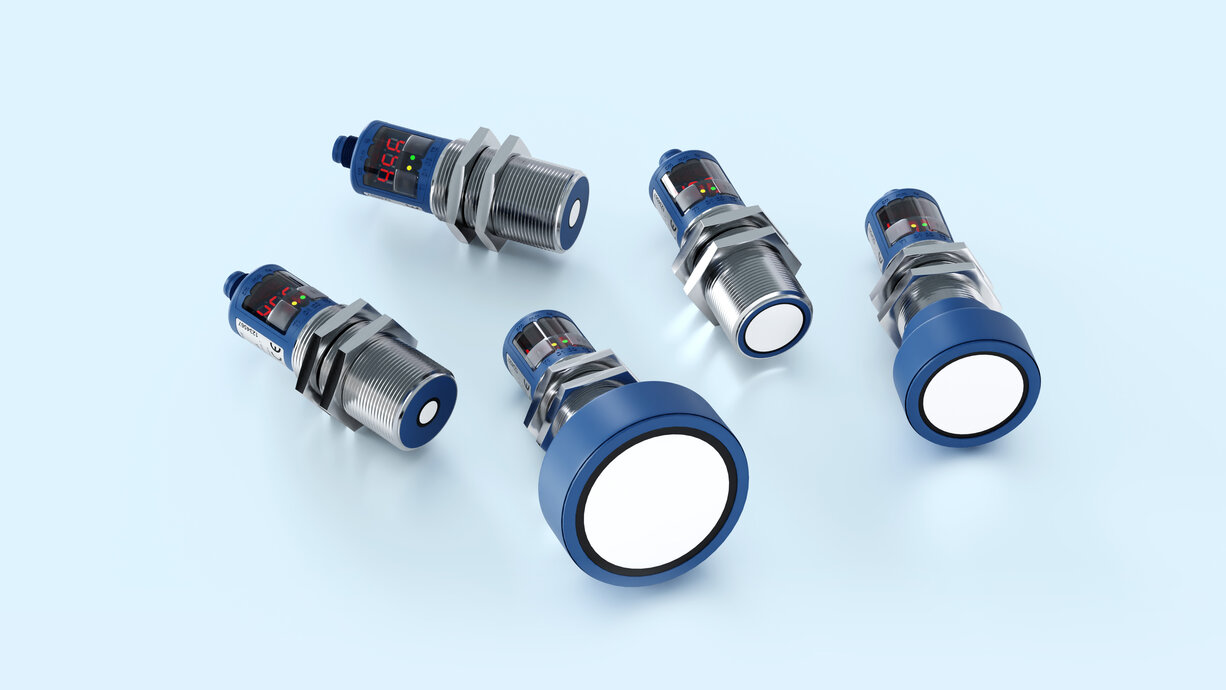

in contenitore M30, copre con le sue cinque distanze operative un campo di misura da 30 mm a 8 m. La risoluzione interna della misurazione della distanza è, a seconda del raggio d'azione, di 0,025 o 2,4 mm. Tutti i sensori sono dotati di una compensazione integrata della temperatura.

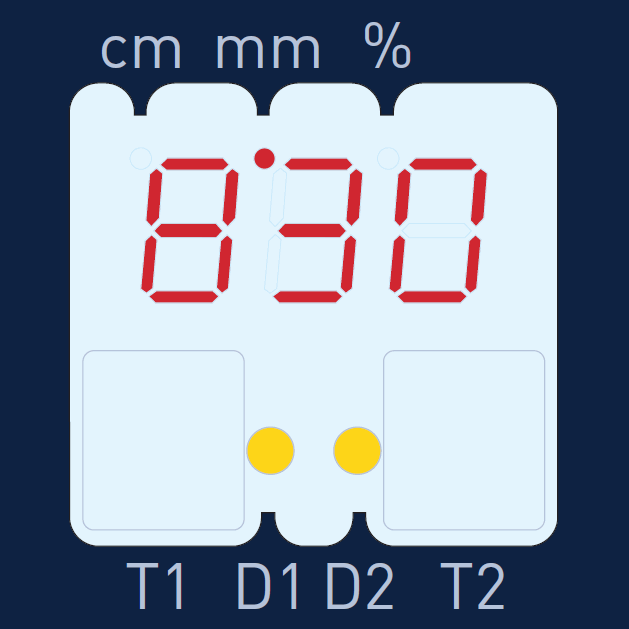

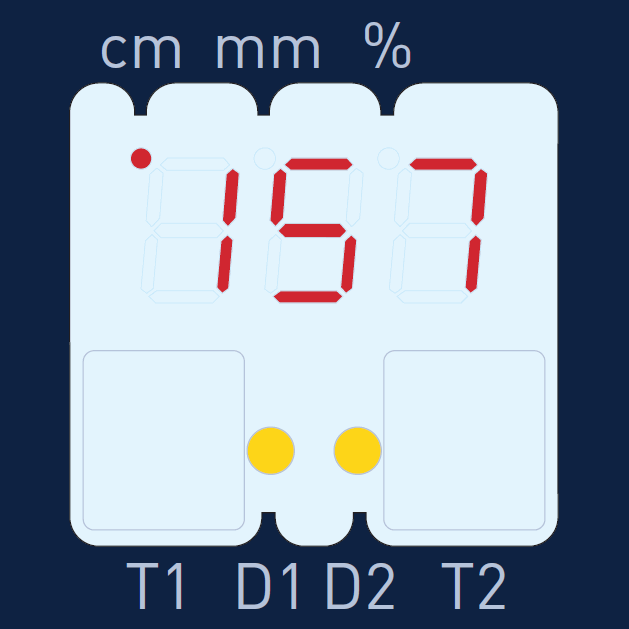

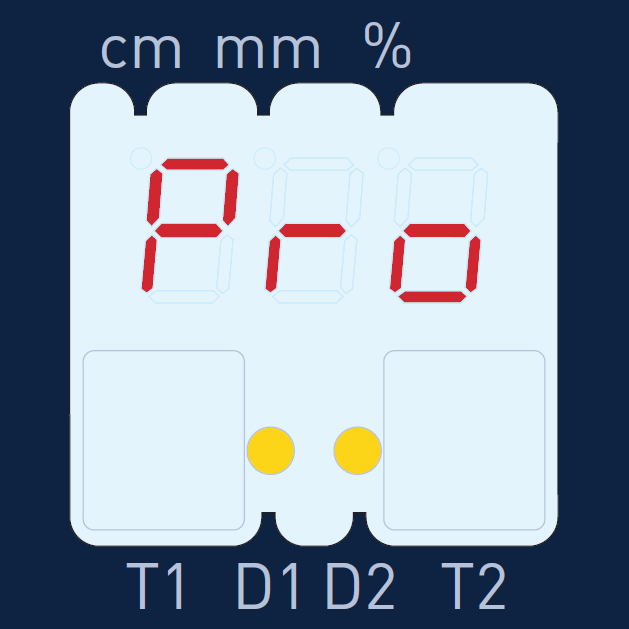

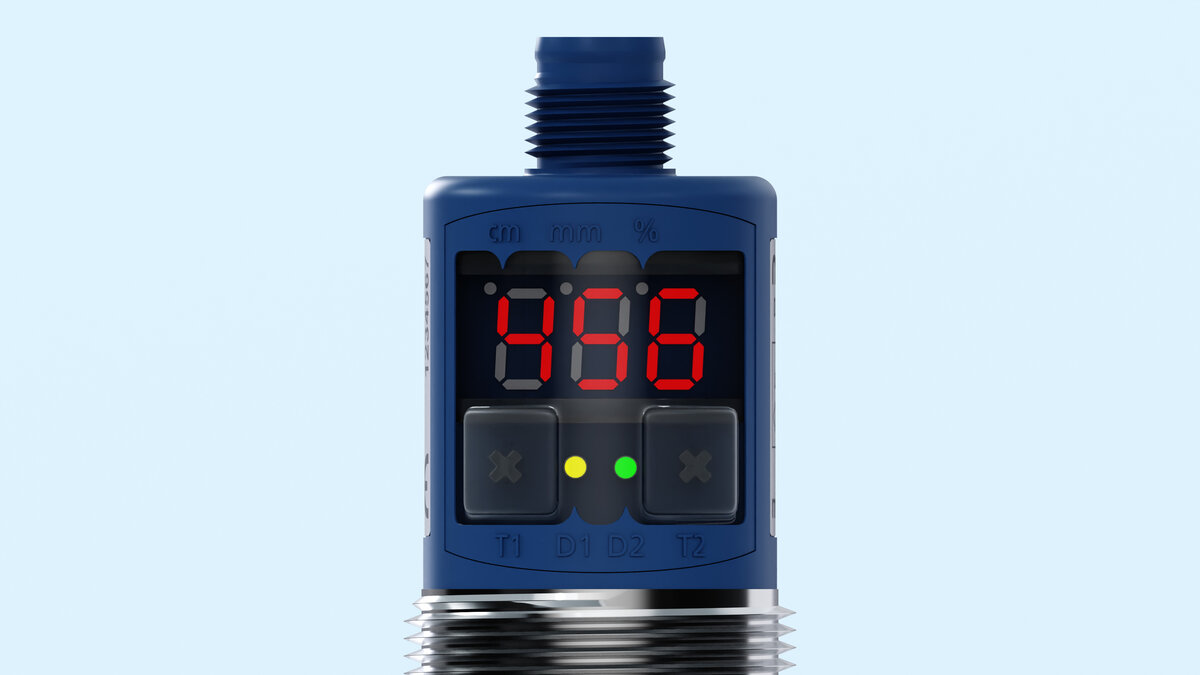

vengono eseguite tutte le regolazioni dei sensori. Il display LED a 3 digit ben leggibile visualizza permanentemente il valore attuale della distanza misurata e commuta automaticamente la visualizzazione in mm e in cm. Due tasti disposti sotto il display LED permettono di chiamare la programmazione e di seguire la struttura del menu-guida. I punti di scatto delle uscite di commutazione e i limiti di finestra per l'uscita analogica sono pre-regolabili numericamente mediante il display digitale senza che l'oggetto da rilevare si debba trovare nel campo di rilevazione.
Ciò permette quindi di regolare completamente il sensore senza l'aiuto di riflettori ausiliari, anche a banco.

Due LED tricolori

visualizzano sempre lo stato attuale delle uscite di commutazione o dell'uscita analogica.

Altre funzioni addizionali (Add-ons)

sono messe a disposizione come opzioni dentro la struttura del menu TouchControl: Il valore misurato della distanza può, ad esempio, essere trattato con un filtro software a dieci livelli, da F00 (output diretto del valore di misurazione senza filtraggio) fino a F09 (filtraggio elevato e attenuazione del valore di misurazione). Un'attenuazione elevata del valore misurato è utile nel caso di misurazioni del livello di riempimento con movimenti ondulatori oppure in situazioni dove è possibile che sporadicamente passino parti tra il sensore e la superficie di misurazione. Il valore di filtraggio di default è F01. I sensori sono quindi pre-regolati per processi veloci di conteggio e di regolazione. Come funzione addizionale è possibile, se necessario, modificare le regolazioni di default dell'isteresi di commutazione delle uscite di commutazione. Il display LED può permanentemente essere spento oppure oscurato.

controllano il carico presente sull'uscita e commutano in funzione del loro valore di resistenza automaticamente a uscita di corrente 4–20 mA oppure a uscita di tensione 0–10 V. La verificazione del carico viene eseguita dal sensore sempre al momento dell'attivazione della tensione di esercizio.
Nel menu Add-on di TouchControl, l'utente può pre-regolare il sensore fisso a uscita di corrente oppure a uscita di tensione.
Per i sensori analogici, in questo menu è addizionalmente possibile cambiare l'output del valore di misurazione presente sul display LED a una visualizzazione in %. I limiti di finestra della linea caratteristica analogica corrispondono poi al valore 0% oppure al valore 100%.

La sincronizzazione

fino a dieci sensori opera in modo automatico anche in una configurazione mista di sensori con diverse distanze operative. La cadenza della ripetizione delle misurazioni viene poi determinata dal sensore con maggiore distanza operativa. Se i sensori sono collegati tramite il pin 5 del connettore circolare M12, la sincronizzazione è attiva.

Nel modo sincrono, tutti i sensori misurano esattamente allo stesso momento. Se i sensori sono montati a poca distanza, può succedere che un sensore riceva dei segnali d'eco da un sensore adiacente.

Questo fatto può essere utile per aumentare, ad esempio, il campo di rilevazione di un sensore.

Se si devono sincronizzare più di 10 sensori, lo si può fare con la SyncBox1 disponibile come accessorio.

Nel modo multiplex

un'interferenza mutua dei sensori (crosstalk) è completamente impossibile poiché ogni sensore può unicamente ricevere dei segnali d'eco dal suo proprio impulso di trasmissione. A tale scopo, nel menu add-on ad ogni sensore viene assegnato un indirizzo da 1 a 10. I sensori lavorano così in funzionamento multiplex ed effettuano le rispettive misurazioni uno dopo l'altro in sequenza crescente degli indirizzi.

si effettua in modo opzionale tramite l'impostazione numerica del valore richiesto di distanza oppure tramite la procedura Teach-in. Ciò permette all'utente di selezionare il metodo di impostazione da lui preferito.

Con il Teach-in microsonic

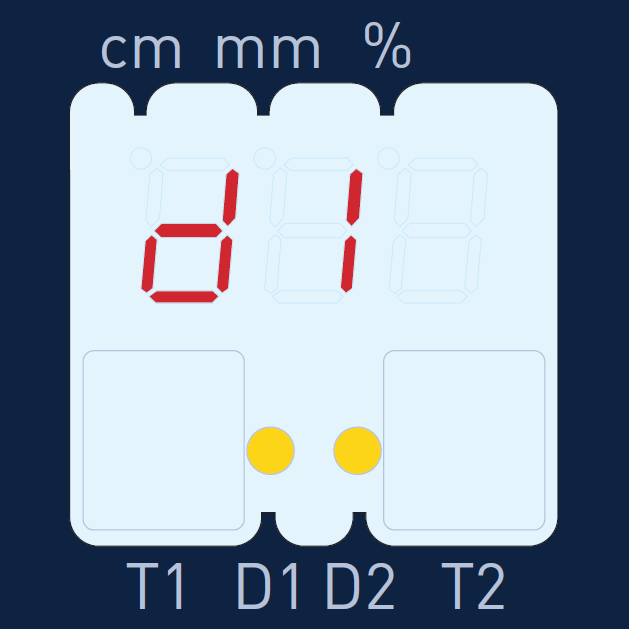

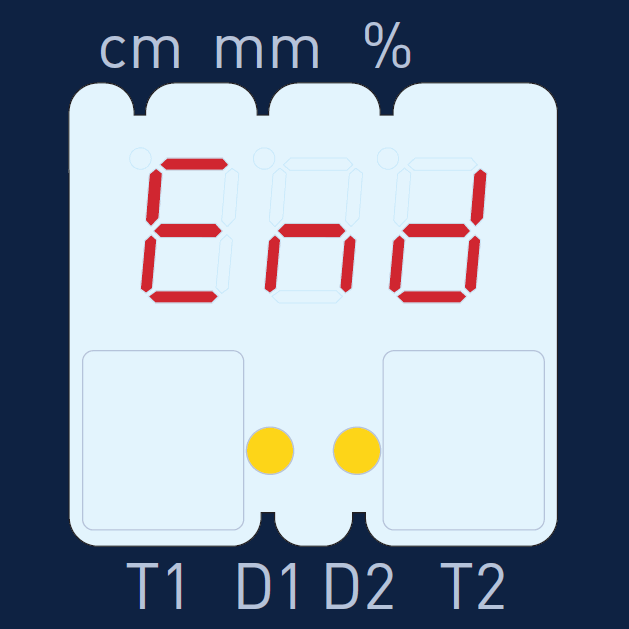

posizionare l'oggetto da rilevare alla distanza richiesta dal sensore e premere il tasto associato all'uscita fino a che sul display LED appare rispettivamente (o ). Per terminare la procedura Teach-in, premere brevemente il tasto per confermare. Finito!

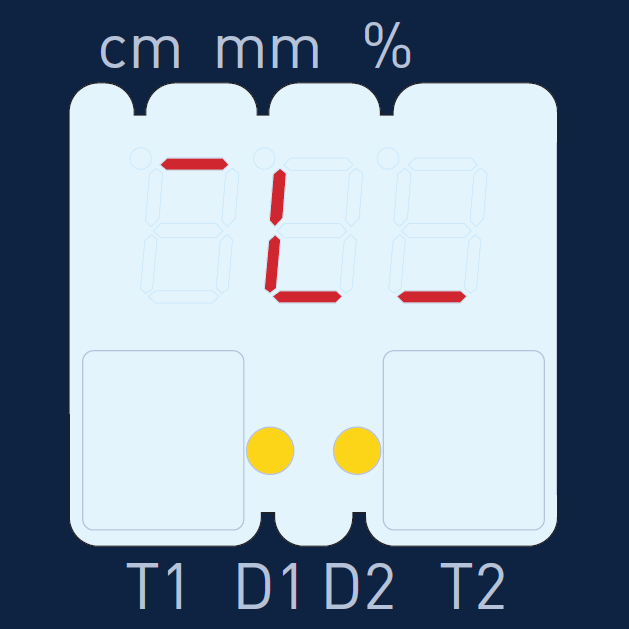

posizionare l'oggetto da rilevare prima sul limite di finestra in prossimità del sensore e premere il tasto associato all'uscita fino a che sul display appare il messaggio . In seguito, spostare l'oggetto da rilevare sul limite di finestra a distanza maggiore dal sensore e terminare la procedura Teach-in premendo brevemente il tasto. Finito!
Per l'impostazione di una finestra con due punti di contatto in caso di un'uscita di commutazione, procedere in modo analogo.

per le uscite di commutazione e la caratteristica ascendente/discendente per i sensori analogici sono impostabili anche tramite la procedura Teach-in. Perciò, premere il tasto associato all'uscita fino a che nel display appare il simbolo o .
Premendo ancora brevemente il tasto, si alterna rispettivamente tra le impostazioni „contatto NA/NC“ ( / ) oppure „ascendente/discendente“ (  / ). Dopo circa 10 secondi, l'impostazione viene automaticamente adottata.

comprende l'adattatore LinkControl e il software LinkControl e permette l'impostazione dei sensori mic+ via PC oppure laptop su tutti i sistemi operativi correnti Windows®. Tutte le impostazioni fatte nel menu TouchControl si possono leggere durante l'operazione del sensore, trattare sul PC, memorizzare in modo intermedio e reinserire nel sensore. I due rilevatori dei valori di misurazione che servono per la visualizzazione dei valori di distanza sono particolarmente utili per sviluppare soluzioni per compiti complessi nell'ambito dell'automatizzazione.

in versione 1.1 per sensori con uscita a circuito.
