La robusta custodia metallica
dei sensori ucs è meccanicamente compatibile con lo standard industriale dei sensori ottici. L’allacciamento a connettore ruotabile consente una scelta flessibile del punto di montaggio e della posa dei cavi.

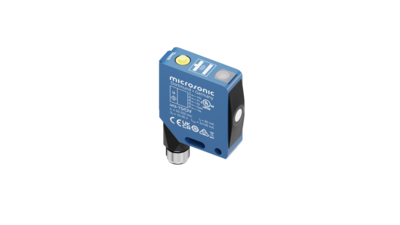

ucs
I sensori ucs nella loro robusta custodia di metallo sono meccanicamente compatibili con sensori ottici.
Raggi d'azione:
0,15 m
0,24 m
Uscite:
Caratteristiche speciali
- Robusta custodia metallica per condizioni d'impiego difficili
- Guida a coda di rondine per un montaggio veloce
- Meccanicamente compatibile con lo standard industriale una vera alternativa all'optosensore
- Interfaccia IO-Linka supporto del nuovo standard industriale
- Smart Sensor Profiles maggiore trasparenza tra i dispositivi IO-Link
- Sincronizzazione automatica per il funzionamento contemporaneo di fino a dieci sensori in uno spazio ristrettissimo
- Compatibilità ai requisiti UL per Canada e USA
Caratteristiche base
- 2 uscitas di commutazione Push-Pull a commutazione pnp o npn
- Antivalent switching output F1
- Teach-in microsonic tramite un tasto
- Risoluzione 0,1 mm
- Compensazione della temperatura
- Tensione d'esercizio 10–30 V
- LinkControlper impostare i sensori sul PC
Matrice di sensori
La matrice vi offre una panoramica dei sensori standard della serie ucs. Scegliete in base al range operativo e alle uscite disponibili e cliccate nella matrice.
2 Schaltausgaenge IO-Link
I sensori ucs
sono disponibili con 2 uscite di commutazione Push-Pull in tecnica di commutazione pnp e npnPer impostazione predefinita, l'uscita di commutazione F1 funziona in modo antivalente rispetto all'uscita di commutazione F2. Tramite LinkControl o IO-Link è possibile annullare l'antivalenza dell'uscita di commutazione F1.
Il tasto Teach-in
sul lato superiore del sensore consente una comoda impostazione della distanza desiderata di commutazione e del modo operativo.
Un LED duo
segnala lo stato di commutazione delle due uscite di commutazione antivalenti.
Grazie all'assistenza all'allineamento interno
il sensore può essere allineato in modo ottimale all'oggetto durante l'installazione.
I sensori ucs hanno tre modalità di funzionamento:
- punto di commutazione semplice
- barriera a riflessione a due vie
- modalità finestra
Le uscite di commutazione antivalenti vengono impostate
posizionando l’oggetto da rilevare alla distanza desiderata 1 rispetto al sensore, e premendo il tasto per circa 3 secondi. Inseguito premere nuovamente il tasto per circa un secondo. Finito!
Una barriera di riflessione
a due vie può essere impostata mediante un riflettore fisso. Il sensore ucs e il riflettore devono essere montati, in seguito si deve premere il tasto per circa 3 secondi. Per terminare, premere il tasto per circa 10 secondi. La barriera di riflessione a due vie è impostata.
Per l’impostazione di una finestra
si deve dapprima posizionare l’oggetto da rilevare sul limite di finestra in prossimità del sensore e premere il tasto per circa 3 secondi. In seguito si sposta l’oggetto al limite di finestra a distanza dal sensore. Per terminare, premere nuovamente il tasto per circa un secondo. Finito!
Fino a 10 sensori
possono essere sincronizzati tra loro. A tale scopo, i sensori devono essere collegati elettricamente tra loro attraverso il pin 5 sull'innesto circolare M12.
Se si devono sincronizzare più di 10 sensori, lo si può fare con la SyncBox1 disponibile come accessorio.
LinkControl
consente l'ampia parametrizzazione opzionale dei sensori ucs. I sensori ucs vengono collegati al PC tramite l'adattatore LinkControl LCA-2 disponibile come accessorio.
Link IO integrato
nella versione 1.1.2 I sensori a ultrasuoni ucs sono dotati di Smart Sensor Profile, che crea maggiore trasparenza tra i dispositivi IO-Link.
