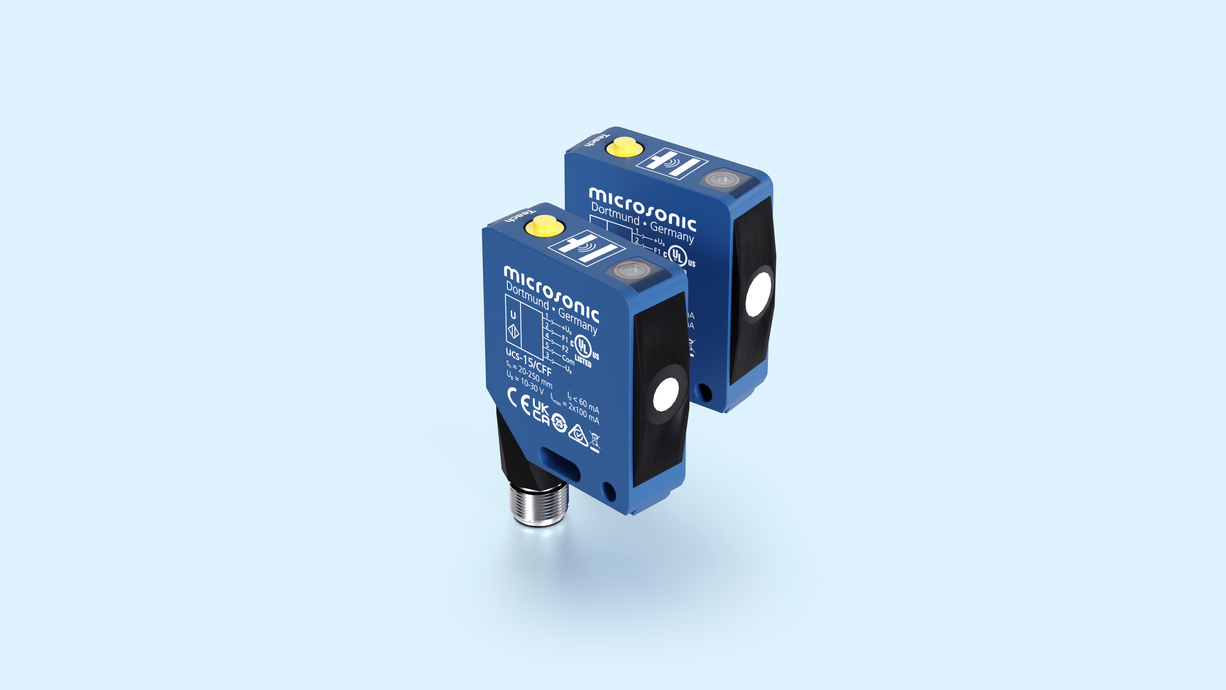

Le robuste boîtier métallique
des capteurs ucs est mécaniquement compatible avec les standards industriels des capteurs opto-électroniques.
ucs
Les capteurs ucs dans logés dans de robustes boîtiers métalliques sont mécaniquement compatibles avec les standards industriels
Portées de détection:
0,15 m
0,24 m
Sorties:
Temps forts
- Boîtier métallique robuste pour des conditions d'utilisation difficiles
- Guidage queue d'aronde pour un montage rapide
- Compatible mécaniquement avec la norme industrielle uneréelle alternative au capteur optique
- Interface IO-Linkpour supporter la nouvelle norme industrielle
- Profil de capteur “Smart” pour plus de transparence entre les appareils IO-Link
- Synchronisation automatique pour le fonctionnement simultané d'un maximum de dix capteurs dans un espace très réduit
- UL pour les normes de sécurité canadiennes et américaines
Caractéristiques essentielles
- 2 sorties de commutation Push-Pull pour commuter pnp ou npn
- Sortie de commutation antivalente F1
- Teach-in microsonic par un bouton-poussoir
- Résolution 0,1 mm
- Compensation de température
- Tension de service 10–30 V
- LinkControlpour le réglage des capteurs sur le PC
Matrice de capteurs
La matrice fournit une vue d’ensemble des capteurs standards de la famille ucs. Faites votre choix en fonction de la plage de fonctionnement et des sorties disponibles puis cliquez dans la matrice.
2 Schaltausgaenge IO-Link
Les capteurs ucs
sont disponibles avec 2 sorties de commutation Push-Pull + IO-Link.Par défaut, la sortie de commutation F1 fonctionne de manière antivalente à la sortie de commutation F2. Via notre logiciel LinkControl ou IO-Link, l’antivalence de la sortie de commutation F1 peut être annulée.
Le bouton-poussoir d’apprentissage
sur la face supérieure du capteur permet de régler aisément la distance de détection et le mode de fonctionnement.
Une diode lumineuse Duo
indique l’état de commutation des deux sorties de détection antivalentes.
Nouveau! L’aide à l’orientation
permet d’orienter le capteur de façon optimale par rapport à l’objet lors du montage.
Les capteurs ucs disposent de trois modes de fonctionnement :
- point de commutation simple
- Barre à réflexion à deux voies
- mode fenêtre
Les sorties de détection antivalentes sont réglées
- en positionnant l’objet à détecter à la distance souhaitée (1) par rapport au capteur et en appuyant env. 3 secondes sur le bouton-poussoir. Appuyez ensuite une seconde sur le bouton-poussoir. Pour terminer.
Une barrière à réflexion à deux voies
s’installe avec un réflecteur fixe. Le capteur ucs et le réflecteur doivent être montés, puis appuyez env. 3 secondes sur le bouton-poussoir. Appuyez ensuite 10 secondes sur le bouton-poussoir. Le barrage sur réflecteur à deux voies est installé.
Pour le réglage d’une fenêtre
l’objet à détecter doit d’abord être positionné en limite courte de la portée de mesure (1). Appuyez env. 3 secondes sur le bouton-poussoir. Puis l’objet à détecter doit alors être déplacé en limite longue de la plage de mesure (2). Appuyez ensuite env. 1 seconde sur le bouton-poussoir. Pour terminer.
Jusqu'à 10 capteurs
peuvent être synchronisés les uns par rapport aux autres. Pour cela, tous les capteurs doivent être reliés électriquement par la broche 5 sur le connecteur M12.
S'il faut synchroniser plus de 10 capteurs, cela peut être réalisé avec la SyncBox1 disponible en option.
LinkControl
permet, en option, le paramétrage complet des capteurs ucs.L'adaptateur LinkControl LCA-2 disponible comme aaccessoire, permet de relier les capteurs ucs au PC..
IO-Link intégré
Les capteurs à ultrason ucs prennent en charge l'IO-Link dans sa version 1.1.2 ainsi que le profil Smart Sensor.
