Der sks Sensor
sont les plus petits capteurs à ultrasons de microsonic delete, comparés aux capteurs zws, un tiers du volume de boîtier en moins.
sks

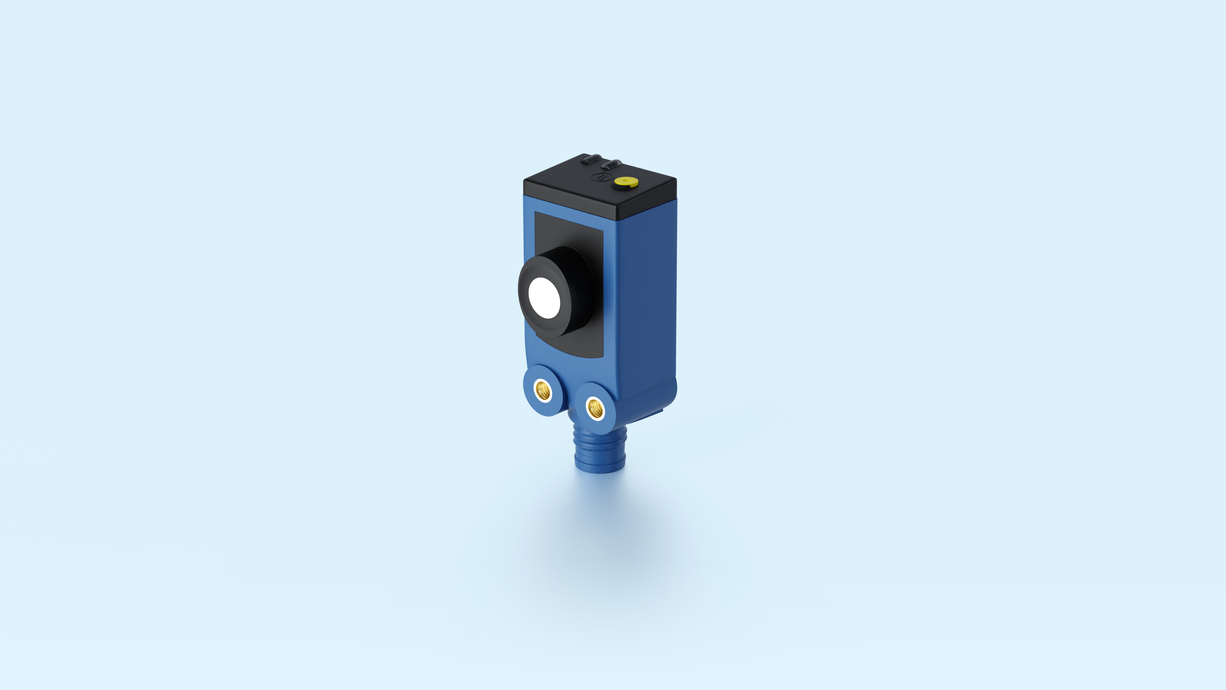

Notre « plus petit » : le capteur sks dans un boîtier en forme de parallélépipède.
Portées de détection:
0,15 m
Sorties:
Points forts

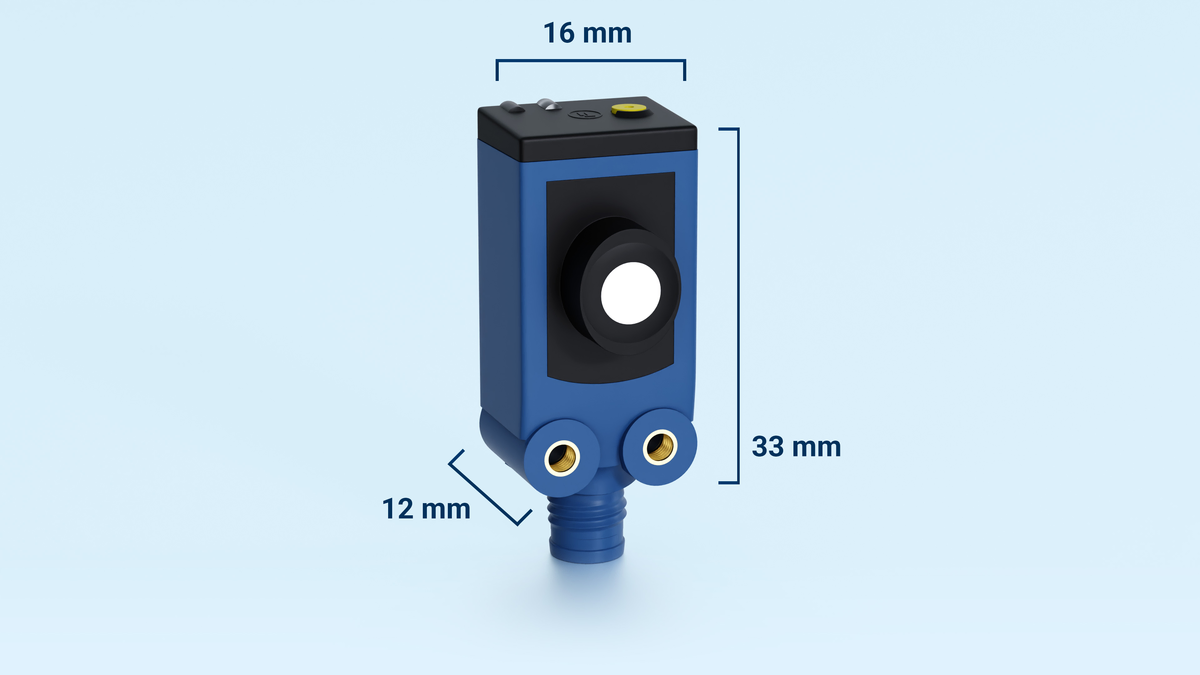

- Des dimensions de boîtier extrêmement petites avec deux douilles filetées M3
- Construction identique à de nombreux capteurs optiques Une réelle alternative pour des applications critiques
- Interface IO-Linkpour supporter la nouvelle norme industrielle
- Capteurs “Smart” profils plus de transparence entre les périphériques IO-Link
- En option avec focalisateur SoundPipe sks1
- Compensation de température améliorée adaptation aux conditions de travail dans les 45 secondes
- UL pour les normes de sécurité canadiennes et américaines
Caractéristiques essentielles
- 1 sortie de commutation en version pnp ou npn
- 1 sortie de commutation Push-Pull pour commuter pnp ou npn
- Sortie analogique 4–20 mA et 0–10 V
- Teach-in microsonic par un bouton-poussoir
- Résolution 0,1 mm
- Tension de service 20–30 V
Matrice de capteurs
La matrice fournit une vue d’ensemble des capteurs standards de la famille sks. Faites votre choix en fonction des sorties disponibles puis cliquez dans la matrice.
0,15 m
1 Schaltausgang IO-Link
1 Schaltausgang
1 Analogausgang
1 Schaltausgang IO-Link
1 Schaltausgang
1 Analogausgang
Dans la production automatisée, les capteurs à ultrasons surveillent de nombreuses opérations de production. Le capteur à ultrasons sks s’adapte parfaitement, avec son boîtier miniature, aux conditions de montage caractérisées par un espace réduit, par exemple pour la détection de circuits imprimés et de wafers dans l’industrie électronique, pour le contrôle de présence sur des tapis roulants ou la mesure du niveau de remplissage dans des petits récipients. C’est notamment lorsque les capteurs capacitifs ou optiques atteignent leurs limites physiques que les capteurs à ultrasons peuvent remplacer ces derniers, du fait qu’ils présentent la même forme de construction avec deux douilles filetées M3.
Pour la famille sks
deux niveaux de sortie sont disponibles:
1 sortie de commutation push-pull avec interface IO-Link
1 sortie de commutation, au choix en configuration PNP ou NPN
1 sortie analogique 4–20 mA ou 0–10 VLa compensation en température
des capteurs analogiques bénéficie d'une amélioration significative. Les capteurs atteignent leur point de fonctionnement en seulement 45 secondes après l'activation de la mise sous tension de l’alimentation. Maintenant nous compensons l'influence d'échauffement et des conditions d’installation. Cela apporte une amélioration de la précision en peu de temps après l'activation de la tension d'alimentation et en fonctionnement.
Le bouton-poussoir Teach-in
sur la partie supérieure du capteur permet une configuration pratique du mode de fonctionnement et de commutation souhaité
Deux diodes lumineuses
indiquent l'état de fonctionnement du capteur.
Les trois modes de fonctionnement
- point de commutation simple
- Barre à réflexion à deux voies
- mode fenêtre
La sortie de détection est réglée
en positionnant l’objet à détecter à la distance souhaitée par rapport au capteur et en appuyant env. 3 secondes sur le bouton-poussoir. Appuyez ensuite une seconde sur le bouton-poussoir. Pour terminer.
Une barrière à réflexion à deux voies
s’installe avec un réflecteur fixe. Le capteur sks et le réflecteur doivent être montés, puis appuyez env. 3 secondes sur le bouton-poussoir. Appuyez ensuite 10 secondes sur le bouton-poussoir. Le barrage sur réflecteur à deux voies est installé.
Pour le réglage de la sortie analogique,
l’objet à détecter doit d’abord être positionné en limite courte de la portée de mesure. Appuyez env. 3 secondes sur le bouton-poussoir. Puis l’objet à détecter doit alors être déplacé en limite longue de la plage de mesure. Appuyez ensuite env. 1 seconde sur le bouton-poussoir. Pour terminer.
Pour le réglage d’une fenêtre
avec deux points de commutation, vous devez procéder de la même façon que dans le cas d’une sortie de commutation.
Les NO/NF et lacourbe caractéristique analogique ascendante/descendante
peuvent également être réglés par l’intermédiaire dubouton-poussoir.
SoundPipe sks1
regroupe intensément le champ sonore et permet des mesures dans des ouvertures de petits diamètres. SoundPipe sks1 (accessoire) est clipsé sur le transducteur des sks.
IO-Link intégré
dans la version 1.1 pour capteurs munis d'une sortie Push-Pull. The sks-15/CF/A supports the Smart Sensor Profile.
