Der sks Sensor
ist der kleinste, quaderförmige Ultraschallsensor von microsonic und hat gegenüber den zws-Sensoren ein um 33% kleineres Gehäusevolumen.
sks

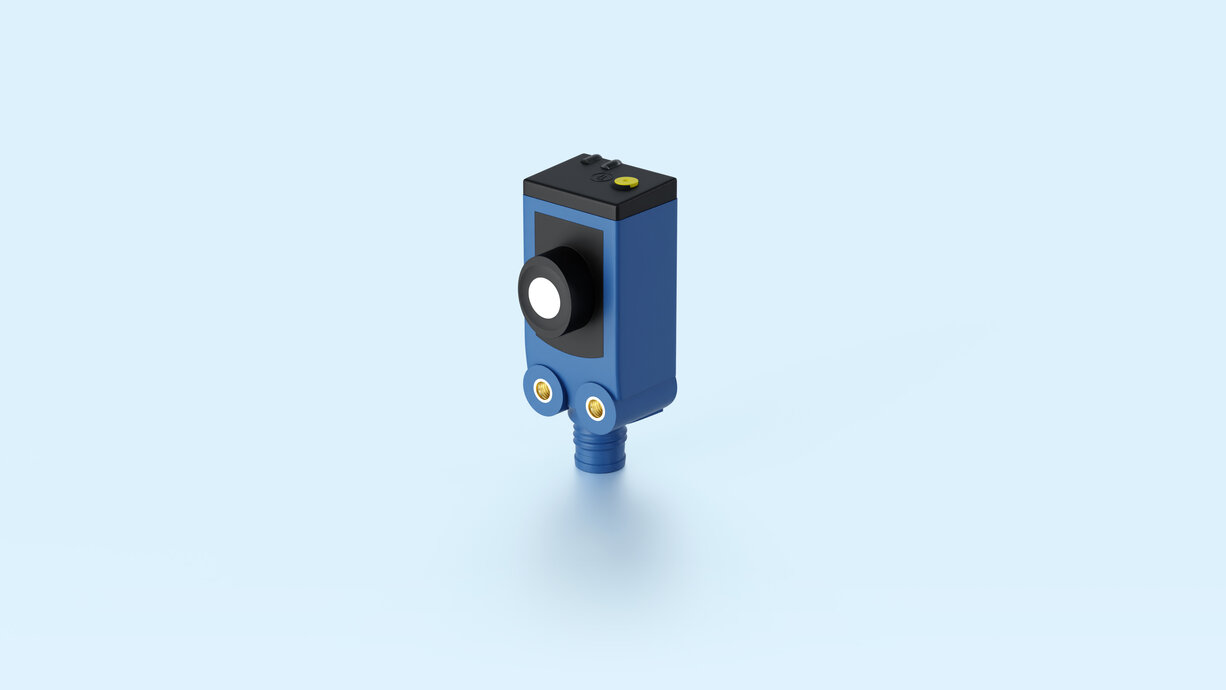

Unser "Kleinster": Der sks Sensor im "Zuckerwürfel-Design"
Tastweite:
0,15 m
Ausgänge:
Highlights

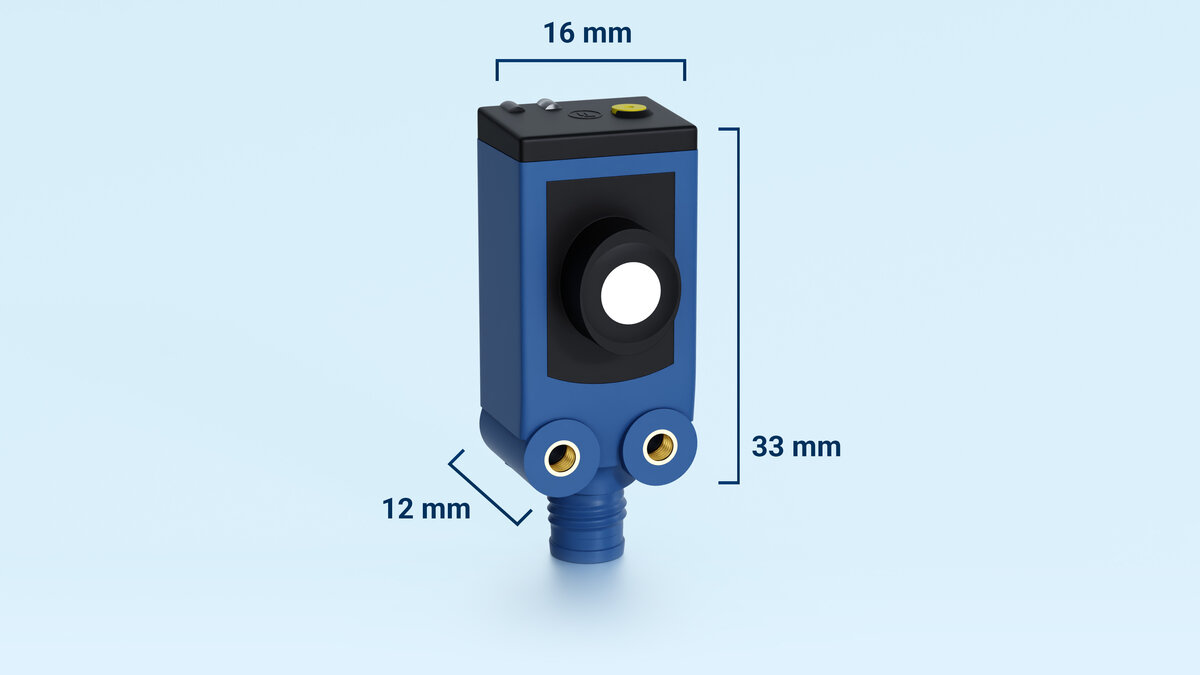

- Sehr kleine Gehäuseabmessungen mit zwei M3-Gewindebuchsen
- Baugleich mit vielen optischen Sensoren eine echte Alternative bei kritischen Anwendungen
- IO-Link- Schnittstellezur Unterstützung des neuen Industriestandards
- Smart Sensor Profile mehr Transparenz zwischen IO-Link Devices
- Optional mit Schallführungsaufsatz SoundPipe sks1
- Verbesserte Temperaturkompensation optimaler Arbeitspunkt in nur 45 Sekunden
- UL gelistet nach kanadischen und US-amerikanischen Sicherheitsstandards
Basics
- Schaltausgang in pnp- oder npn-Ausführung
- 1 Push-Pull-Schaltausgang pnp- und npn-schaltend auf einem Ausgang
- Analogausgang 4–20 mA oder 0–10 V
- microsonic-Teach-in über einen Taster
- 0,1 mm Auflösung
- Betriebsspannung 20–30 V
Sensormatrix
Die Sensormatrix gibt Ihnen einen Überblick über das Standardprogramm der sks Sensorfamilie. Treffen Sie eine Auswahl anhand ihrer gewünschten Betriebstastweite und den verfügbaren Ausgängen per Klick in die Matrix.
0,15 m
1 Schaltausgang IO-Link
1 Schaltausgang
1 Analogausgang
1 Schaltausgang IO-Link
1 Schaltausgang
1 Analogausgang
Der sks Ultraschallsensor passt mit seiner kompakten Bauweise in beengte Einbauverhältnisse beispielsweise für die Abtastung von Leiterplatten und Wafern in der Elektronikindustrie, für die Anwesenheitskontrolle auf Förderbändern oder die Füllstandsmessung in kleinen Behältnissen. Gerade wenn kapazitive oder optische Sensoren an Ihre physikalischen Grenzen stoßen, lassen sich aufgrund der gleichen Bauform mit zwei M3-Gewindebuchsen die Ultraschallsensoren einfach eintauschen.
Für die sks-Sensorfamilie
stehen 3 Ausgangsstufen zur Auswahl:
1 Push-Pull-Schaltausgang mit IO-Link-Schnittstelle
1 Schaltausgang, wahlweise in pnp- oder npn-Schaltungstechnik
1 Analogausgang 4–20 mA oder 0–10 VDie Temperaturkompensation
bei dem analogen Ultraschallsensor konnte noch einmal deutlich verbessert werden. Nach dem Zuschalten der Betriebsspannung erreicht der Ultraschallsensor bereits nach 45 Sekunden ihren Arbeitspunkt. Einflüsse der Eigenerwärmung und der Einbaubedingungen werden jetzt kompensiert. Dies bringt verbesserte Genauigkeit kurz nach dem Einschalten der Versorgungsspannung und im laufenden Betrieb.
Der Teach-in-Taster
an der Oberseite des Ultraschallsensors erlaubt komfortabel die Einstellung des gewünschten Schaltabstandes und der Betriebsart.
Zwei Leuchtdioden
zeigen den Betriebszustand des Sensors an.
Der sks Ultraschallsensor mit Schaltausgang kennt drei Betriebsarten
- einfacher Schaltpunkt
- Zweiweg-Reflexionsschranke
- Fensterbetrieb
Der Schaltausgang wird eingestellt,
indem das zu erfassende Objekt in der gewünschten Entfernung (1) zum Sensor positioniert und der Taster für ca. 3 Sekunden gedrückt wird. Anschließend ist der Taster erneut für ca. 1 Sekunde zu drücken. Fertig.
Eine Zweiweg-Reflexionsschranke
lässt sich mit einem fest montierten Reflektor einrichten. Ultraschallsensor und Reflektor sind zu montieren, dann ist der Taster für ca. 3 Sekunden zu drücken. Abschließend ist der Taster für ca. 10 Sekunden zu drücken. Die Zweiweg-Reflexionsschranke ist eingerichtet.
Für die Einstellung des Analogausgangs
ist zunächst das zu erfassende Objekt auf der sensornahen Fenstergrenze (1) zu positionieren und der Taster für ca. 3 Sekunden zu drücken. Dann ist das Objekt auf die sensorferne Fenstergrenze (2) zu verschieben. Abschließend muss der Taster erneut für ca. 1 Sekunde gedrückt werden. Fertig.
Für die Einstellung eines Fensters
mit 2 Schaltpunkten ist in gleicher Weise zu verfahren, wie bei einem Analogausgang.
Öffner/Schließer
und steigende/ fallende Analogkennlinie können ebenfalls über den Taster eingestellt werden.
Mit der SoundPipe sks1
wird das Schallfeld scharf gebündelt und erlaubt damit Messungen in kleinen Öffnungen oder Bohrungen. Dazu wird die SoundPipe sks1 (Zubehör) auf die Wandleraufnahme des sks gesteckt.
IO-Link integriert
in der Version 1.1 bei Sensoren mit Push-Pull-Schaltausgang. Die sks-15/CF/A unterstützt das Smart Sensor Profil.
Sie haben spezielle Anforderungen?
Nichts leichter als das.
Mit uns kommen Sie ganz einfach zur individuellen Lösung. Lassen Sie uns über Ihre Anwendung sprechen: 0231 97 51 51-82.
