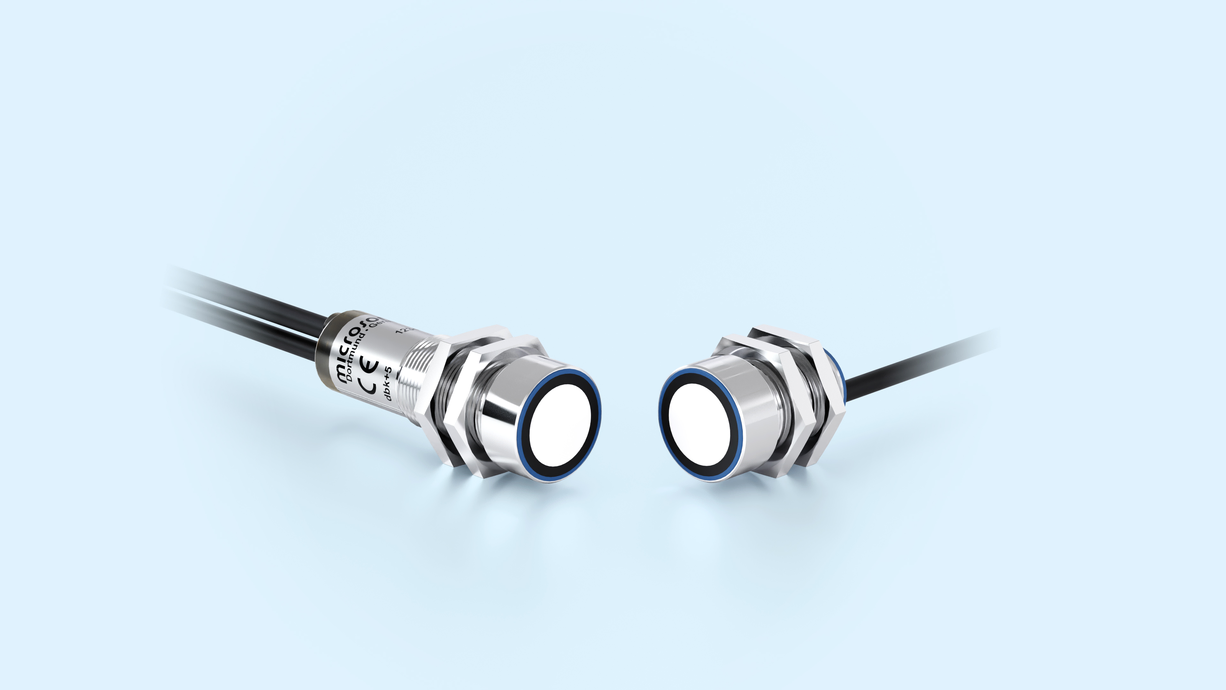

Die dbk+5 erweitert das Einsatzgebiet der Doppelbogenkontrollen auf schwere Kartonagen, Wellpappen und Kunststoffplatten.
Standard: 20 g/m2 - 1.200 g/m2Dünn: <20 g/m2Dick: >1.200 g/m2
Die Sensormatrix gibt Ihnen einen Überblick über das Standardprogramm der dbk+5 Sensorfamilie. Treffen Sie eine Auswahl anhand ihrer gewünschten Sensorkomponente per Klick in die Matrix.
ist für die Abtastung von dünnen Blechen, Kunststoffplatten und Wellpappen mit solchen Materialstärken ausgelegt, die oberhalb des Arbeitsbereichs der dbk+4-Sensoren liegen. Das Funktionsprinzip ist das gleiche wie bei der dbk+4. Die Systeme unterscheiden sich wesentlich nur in den zu detektierenden Materialien. (Weitere Erläuterungen siehe dbk+4.)
im Anwendungsbereich der dbk+5 sind Bleche bis ca. 2 mm Stärke (abhängig vom Metall), Kunststoffplatten und Leiterplatten-Basismaterialien bis zu mehreren Millimetern Stärke sowie auch grobe Wellpappen.
Papiere können senkrecht zum durchlaufenden Bogen abgetastet werden. Bei Blechen, Kunststoffplatten und Leiterplatten-Basismaterialien ist die dbk+5 mit einer Neigung von 10°–18° zum durchlaufenden Bogen zu montieren. Der optimale Winkel ist durch Versuche zu ermitteln. Wellpappen sind unter einem Winkel von 35°–45° schräg gegen die Wellen zu vermessen.

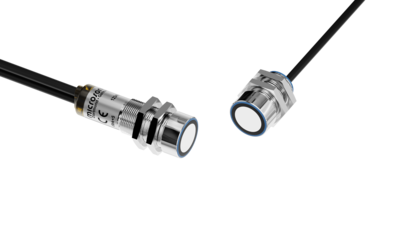

sind in M18 x 1 mm-Gewindehülsen untergebracht und in einem frei wählbaren Abstand von 30 bis 70 mm zueinander zu montieren.
Mit uns kommen Sie ganz einfach zur individuellen Lösung. Lassen Sie uns über Ihre Anwendung sprechen: 0231 97 51 51-82.
