cube-Ultraschallsensoren - einfache Befestigung ohne Werkzeug dank QuickLock-Montagehalterung.

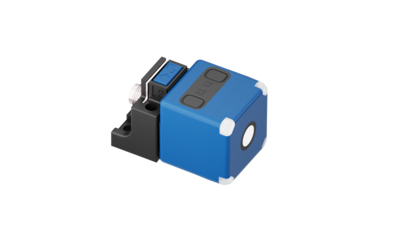

0,35 m

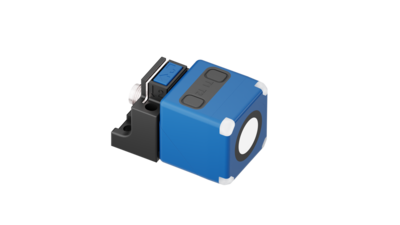

1,3 m

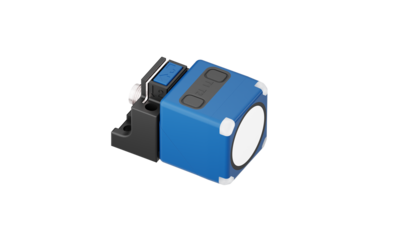

3,4 m
Die Sensormatrix gibt Ihnen einen Überblick über das Standardprogramm der cube Sensorfamilie. Treffen Sie eine Auswahl anhand ihrer gewünschten Betriebstastweite und den verfügbaren Ausgängen per Klick in die Matrix.
0,35 m1,3 m3,4 m

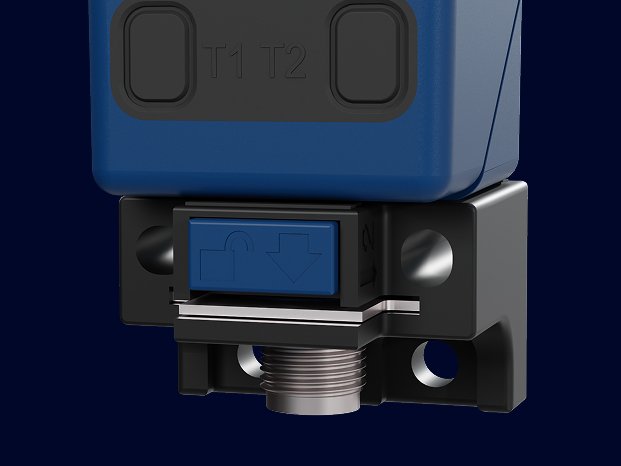

sind mit ihrem quaderförmigen Gehäuse für anspruchsvolle Applikationen ausgelegt. Der cube ist mit der QuickLock-Montagehalterung ausgestattet. So ist der Sensor schnell und komfortabel montiert.

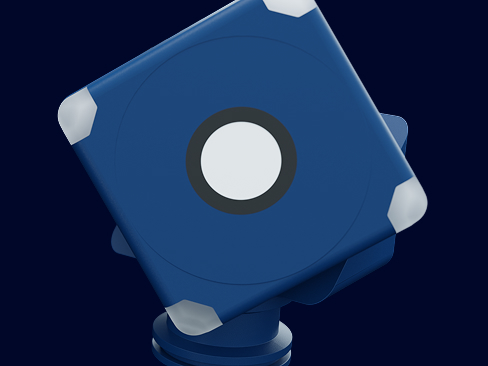

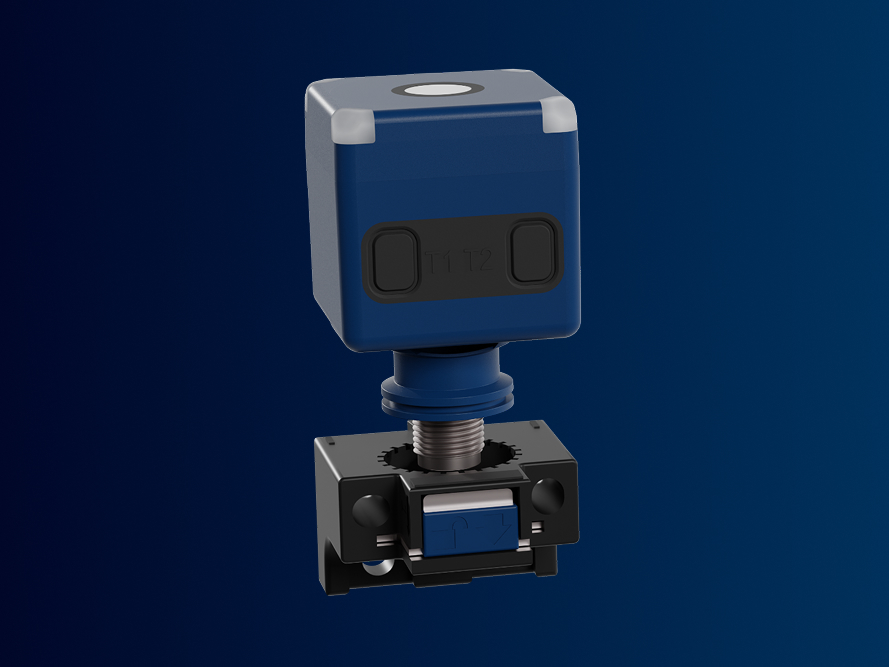

Der cube kann in fünf Positionen dank drehbarem Sensorkopf ausgerichtet werden. Die komfortable Montage ermöglicht einen flexiblen Einsatz in zahlreichen Anwendungen.
zeigen alle Betriebszustände in jeder Montageposition. Der Sensorstatus ist somit jederzeit gut sichtbar.
1 Push-Pull-Schaltausgang in pnp- und npn-Schaltungstechnik
1 Push-Pull-Schaltausgang und 1 Analogausgang oder umschaltbar auf zweiten SchaltausgangMit LinkControl oder IO-Link kann der Analogausgang am cube deaktiviert und ein 2. Schaltausgang aktiviert werden. So kann beispielsweise der 2. Schaltausgang in Füllstandsapplikationen den Überlauf kontrollieren.
können die Sensoren mit Push-Pull-Schaltausgang bei der Montage optimal auf das Objekt ausgerichtet werden.
werden die cube-Sensoren eingestellt (Teach-in).
Die cube-Ultraschallsensoren unterstützen IO-Link in der Version 1.1.2 sowie das Smart Sensor Profil.
ist für Anwendungen geeignet, in denen die tatsächliche Entfernung zum Objekt gleichzeitig der Schaltpunkt ist. Eine typische Anwendung ist die Füllstandsmessung, bei der der Ultraschallsensor während des Befüllvorgangs senkrecht von oben die Füllhöhe erfasst. Der eingelernte Schaltpunkt entspricht in diesem Fall der maximalen Füllhöhe.
wird bei Objekten empfohlen, die seitlich in das Schallfeld eintreten. Es wird ein um 8 % größerer Schaltpunkt als die tatsächliche Entfernung zum Objekt eingestellt. Dies stellt bei geringfügigen Höhenschwankungen der Objekte einen stabilen Schaltpunkt sicher.
mit einem fest montierten Reflektor.
prüfen die am Ausgang angeschlossene Bürde und schalten automatisch auf 4–20 mA Stromausgang bzw. 0–10 V Spannungsausgang. Dadurch wird eine äußerst einfache Handhabung gewährleistet.
und steigende/fallende Analogkennlinie können ebenfalls über die Taster eingestellt werden.

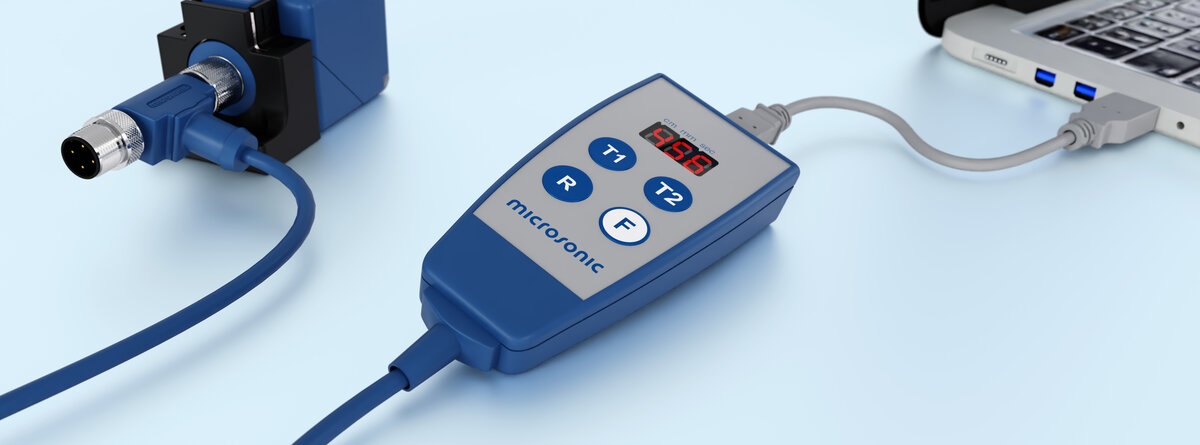

erlaubt die umfangreiche Parametrisierung der cube Ultraschallsensoren. Über den als Zubehör erhältlichen LinkControl-Adapter LCA-2 werden die cube Sensoren mit dem PC verbunden.
Bei Anwendungen, in denen mehrere cube Ultraschallsensoren betrieben werden sollen, können die Sensoren zur Vermeidung einer gegenseitigen Beeinflussung untereinander synchronisiert werden. Hierzu sind alle Sensoren untereinander mit Pin 5 zu verbinden.
Müssen mehr als 10 Sensoren synchronisiert werden, kann dies mit der SyncBox1 realisiert werden. Synchronisation über Pin 5 ist auch im IO-Link-Betrieb möglich.
Mit uns kommen Sie ganz einfach zur individuellen Lösung. Lassen Sie uns über Ihre Anwendung sprechen: 0231 97 51 51-82.
