Ultraschall-Einwegschranke für das schnelle und berührungslose Detektieren von Objekten.
0,15 m0,25 m0,40 m2,50 m
Die Sensormatrix gibt Ihnen einen Überblick über das Standardprogramm der ews Einwegschranken. Treffen Sie eine Auswahl anhand des gewünschten Arbeitsabstandes und dem verfügbaren Ausgang per Klick in die Matrix.
0,15 m0,25 m0,40 m2,50 m

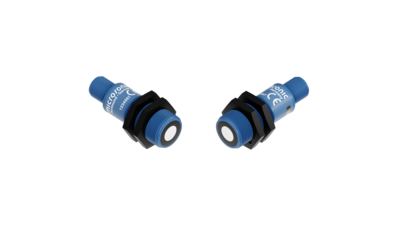

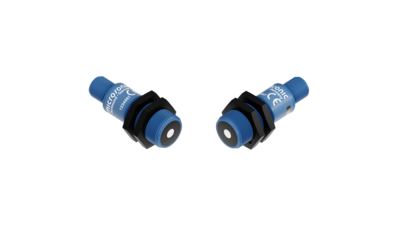

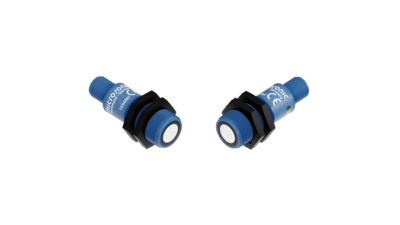

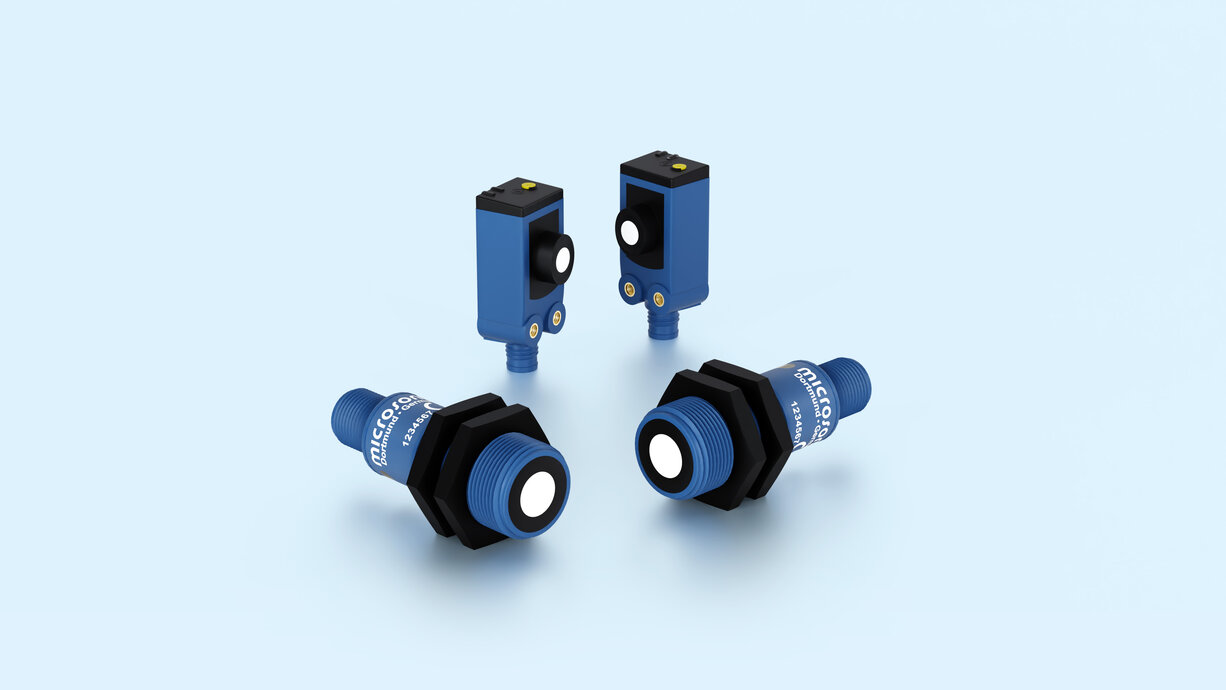

wird zum berührungslosen Erfassen von Objekten gerade bei erschwerten Produktionsbedinungen wie z. B. transparenten Flaschen oder Plastikfolien eingesetzt. Die Einwegschranke ist sowohl im quaderförmigen Miniaturgehäuse als auch im zylindrischen M18-Gehäuse erhältlich. Die ews-Sensorfamilie deckt einen Arbeitsbereich von 10 mm bis 2.500 mm ab.
besteht aus zwei baugleichen Einheiten, die einmal als Sender und einmal als Empfänger betrieben werden. Über den Steuereingang erkennen die beiden Einheiten, ob sie als Sender oder Empfänger arbeiten sollen: Liegt Pin 2 +UB an, arbeitet diese Einheit als Sender.
Der Ultraschallsender ews sendet zyklisch Schallimpulse aus, die die zweite ews als Empfänger erfasst. Unterbricht oder dämpft ein Objekt die Messestrecke zwischen Sender und Empfänger, wird der Schaltausgang des Empfängers gesetzt.

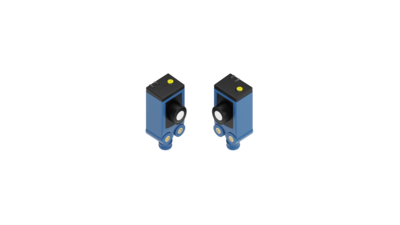

Der Taster an der Oberseite der kubischen Einwegschranke ews-15/CD ermöglicht die Einstellung des Ansprechverzuges und der Ausgangsfunktion (Öffner/Schließer) des Empfängers. Der Ansprechverzug kann mittels Teach-in mit einer Ein- und Ausschaltverzögerung von 6,9 ms aktiviert werden. Bei der Ultraschall-Einwegschranke im M18-Gehäuse werden Ansprechverzug und Ausgangsfunktion über Pin 2 eingestellt.
zeigen den Betriebszustand und den Zustand des Schaltausganges des Empfängers an.
