dbk+4

Ultraschall-Doppelbogenkontrolle der neuesten Art. Drei Varianten: für alle erdenklichen Einbausituationen.

Arbeitsbereiche:

Standard: 20 g/m2 - 1.200 g/m2
Dünn: <20 g/m2
Dick: >1.200 g/m2

Ausgänge:

Gehäuseformen:

Datenblatt Sensorfamilie Sensormatrix

Highlights

3 Steuerereingänge für externe Empfindlichkeitvorwahl auf das Material, Trigger und Teach-in
IO-Link-Schnittstellezur Unterstützung des neuen Industriestandards
Option Teach-in z.B. für die Abtastung mit einem Wasserfilm verklebten Wafern
Variante mit 90° Winkelkopf für individuelle Einbausituationen
Variante mit externem Empfangswandler M18
Variante mit sehr kompaktem Sender und Empfänger in der M12-Gewindehülse

Basics

Sichere Erkennung von Einzel- und Doppelbogen
Kein Teach-in erforderlich (Plug and play)
Doppelbogen- und Fehlbogenausgang
Arbeitsabstand Sender – Empfänger von 20 bis 60 mm wählbar
Option Trigger für Anwendungen im Schuppenstrom
Parametrisierbar mit LinkControl

Sensormatrix

Die Sensormatrix gibt Ihnen einen Überblick über das Standardprogramm der dbk+4 Sensorfamilie. Treffen Sie eine Auswahl anhand ihrer gewünschten Gehäusevariante und verfügbaren Sensorkomponente per Klick in die Matrix.

2 x Push-Pull IO-Linkdbk+4/3CFF/M18 E+S

2 x Push-Pull IO-Linkdbk+4/WK/3CFF/ M18 E+S

2 x Push-Pull IO-Linkdbk+4/M12/3CFF/ M18 E+S

2 x Push-Pull IO-Link

2 x pnp

ist es, zwei oder mehrere übereinanderliegende Bogen oder Blätter zu erkennen.

Ein hochfrequenter Ultraschallsender strahlt von der unteren Seite gegen den Bogen. Das ausgestrahlte Signal regt das Material zu Schwingungen an. Diese bewirken die Ausbreitung einer sehr kleinen Schallwelle auf der anderen Seite des Bogens, die vom gegenüberliegenden Ultraschallempfänger ausgewertet wird. Bei übereinanderliegenden Bogen („Doppelbogen“) ist das Signal so abgeschwächt, dass es kaum noch zum Empfänger gelangt.

Die dbk+4 erkennt Fehl-, Einzel- und Doppelbogen.

Schematische Darstellung wie ein Doppelbogensensor funktioniert. — Funktionsprinzip Ultraschall-Doppelbogenkontrolle

Die neue dbk+4 Doppelbogenerkennung hat 3 Steuereingänge, über die 3 Arbeitsbereiche angewählt werden können. Der Standard-Arbeitsbereich deckt den Grammaturbereich von 20 g/m2 bis 1.200 g/m2 ab. Sehr dünne Materialien wie Bibeldruckpapier mit Flächengewichten von weniger als 20 g/m2 werden mit der Einstellung „Dünn“ abgetastet. Für Kartonagen und Feinstwellpappen steht die Einstellung „Dick“ zur Verfügung.

Die Arbeitsbereiche können im laufenden Betrieb umgeschaltet werden. Sie benötigen kein Teach-in auf das abzutastende Material. Bleiben alle 3 Steuereingänge unbeschaltet, arbeitet die dbk+4 im Standard-Arbeitsbereich. Hiermit lässt sich bereits ein sehr breites Materialspektrum abtasten.

Abtastbare Materialien: Papier, Folien, Bleche

Für Materialien, die nicht mit einem der 3 Arbeitsbereiche abgetastet werden können, steht zusätzlich die Teach-in-Funktion zur Verfügung. Ein Material wird eingelernt, indem ein Einzelbogen in die Doppelbogenkontrolle eingelegt wird. Anschließend ist der Steuereingang C3 für mindestens 3 Sekunden auf High-Pegel zu legen. Materialien mit Inhomogenitäten sollten während des Einlernvorgangs bewegt werden, damit die dbk+4 diese Inhomogenitäten erfassen kann. Ein erfolgreicher Teach-in-Vorgang wird durch eine grüne LED angezeigt. Jetzt kann das Material abgetastet werden. Mit dem Teach-in kann von dünnem Washi (Japanpapier) bis zu mit einem Wasserfilm verklebten Wafern abgetastet werden.

Batteriezellenfertigung
Bogendruckmaschinen
Zusammentragmaschinen
Falzmaschinen
Papierverarbeitungsmaschinen
Fertigung von Solarzellen und Silizium-Wafern
Etikettenverarbeitung
Leiterplattenfertigung

Der empfohlene Montageabstand zwischen Sender und Empfänger beträgt 40 mm (bzw. 20 mm bei dbk+4/M12/3CDD/M18 E+S). Bei Bedarf kann dieser Abstand an die örtlichen Gegebenheiten im Bereich von 20 bis 60 mm angepasst werden. Dies kann bei der Erstinbetriebnahme durch einen einfachen Einlernvorgang erfolgen oder über die Parametrisierungssoftware LinkControl.

Bei Papieren und dünnen Folien wird die Doppelbogenkontrolle senkrecht zum Material betrieben; Flatterbewegungen beeinträchtigen die Funktion nicht. Bei feinen Wellpappen, dünnen Blechen, Wafern oder dickeren Kunststofffolien (z. B. Kreditkarten) ist die dbk+4 in einem spezifischen Neigungswinkel α zum durchlaufenden Material zu montieren.

Materialabhängige Einbaulage: Feine Wellpappen lassen sich bei einer Neigung von α ≥ 35°, dünne Bleche oder dickere Kunststofffolien bei 27° und Wafer unter einem Winkel von 11° optimal vermessen

Die dbk+4 arbeitet standardmäßig im Free-Run-Mode. Das heißt, die dbk+4 führt zyklisch Messungen mit einer hohen Messrate durch. Über die Steuereingänge C1 bis C3 kann im laufenden Betrieb der Arbeitsbereich gewechselt und auch ein Teach-in durchgeführt werden.

	C1	C2	C3
Standard	0	0	0
Dick	0	1	0
Dünn	1	0	0
Teach-in-Mode	1	1	0
Teach-in	1	1	1

Soll dagegen im Schuppenstrom gemessen werden, kann ein externes Trigger-Signal eine Messung auslösen. Diese Funktion wird mit Hilfe der LinkControl-Software parametrisiert. Es kann zwischen Flankentrigger und Pegeltrigger gewählt werden. Der Steuereingang C2 übernimmt dann die Funktion des Trigger-Eingangs (tr).

	C1	C2	C3
Standard	0	tr	0
Dünn	0	tr	1
Teach-in-Mode	1	tr	0
Teach-in	1	tr	1

Über den Steuereingang C3 kann im laufenden Betrieb der Arbeitsbereich gewechselt werden.

Schematische Darstellung des Trigger-Modes flankengesteuert einer Doppelbogenkontrolle — Trigger-Mode – flankengesteuert

Schematische Darstellung des Trigger-Modes pegelgesteuert einer Doppelbogenkontrolle — Trigger-Mode – pegelgesteuert

Mit Hilfe der LinkControl-Software kann die dbk+4 umfangreich parametrisiert werden. Hierzu ist die dbk+4 an den LinkControl-Adapter LCA-2 anzuschließen. Der LCA-2 wird über ein USB-Kabel an den PC mit der LinkControl-Software angeschlossen.

Arbeitsabstand zwischen Sender und Empfänger
Doppelbogen Öffner/Schließer
Einzelbogen bzw. Fehlbogen Öffner/Schließer
Trigger-Mode ein/aus
Flankengesteuerter Trigger: fallende/ steigende Flanke
Pegelgesteuerter Trigger: high/low aktiv
Einschaltverzögerung für Erkennung Doppelbogen
Ausschaltverzögerung für Erkennung Doppelbogen
Schwellwerte für die Arbeitsbereiche

in der Version 1.1.5. Die Doppelbogenkontrolle dbk+4 sind mit dem Smart Sensor Profile ausgestattet, das mehr Transparenz zwischen IO-Link Devices schafft.

decken alle erdenklichen Einbausituationen ab.

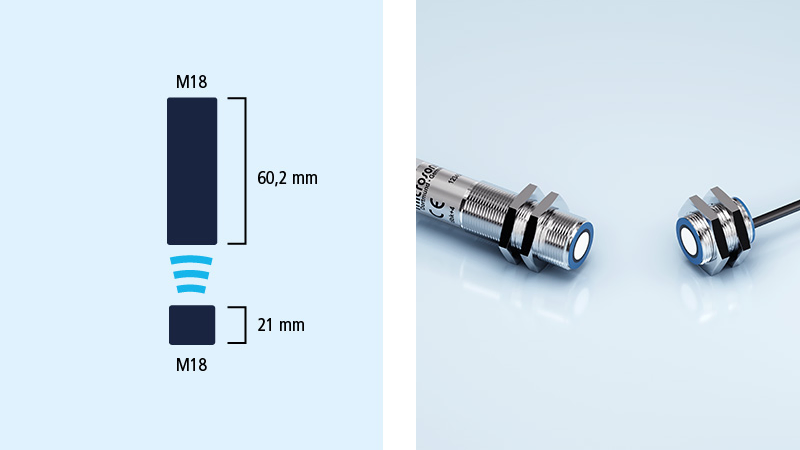

Der Standard: Empfänger und die gesamte Auswertungslektronik sind in einer M18-Gewindehülse untergebracht. Diese hat nur noch eine Länge von 60,2 mm. Der Sender ist in einer M18x21-mm-Gewindehülse untergebracht und wird über einen 2-poligen Steckverbinder an den Empfänger angeschlossen.
