esf-1

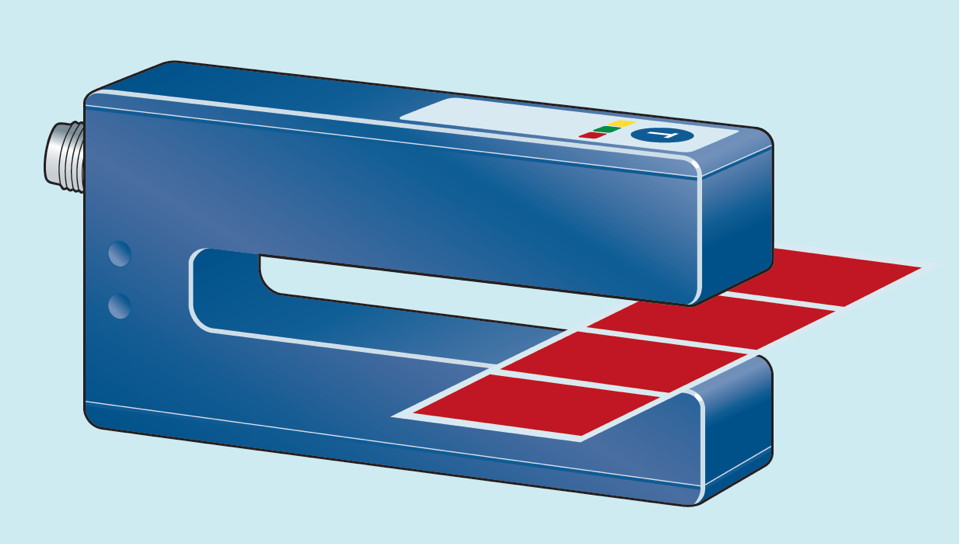

Die Etiketten werden durch die Gabel geführt. Ein Ultraschall-Sender im unteren Gabelschenkel strahlt mit einer schnellen Impulsfolge gegen das Trägermaterial. Die Schallimpulse versetzen das Trägermaterial in Schwingungen, so dass auf der gegenüberliegenden Seite eine stark abgeschwächte Schallwelle abgestrahlt wird. Der Empfänger im oberen Gabelschenkel empfängt diese Schallwelle.

Das Trägermaterial liefert einen anderen Signalpegel als das Etikett. Diesen Signalunterschied wertet der esf-1 aus. Die Signalunterschiede zwischen Trägermaterial und Etikett können sehr gering sein. Um eine sichere Unterscheidung zu gewährleisten, muss der esf-1 auf das Etikett eingelernt werden.

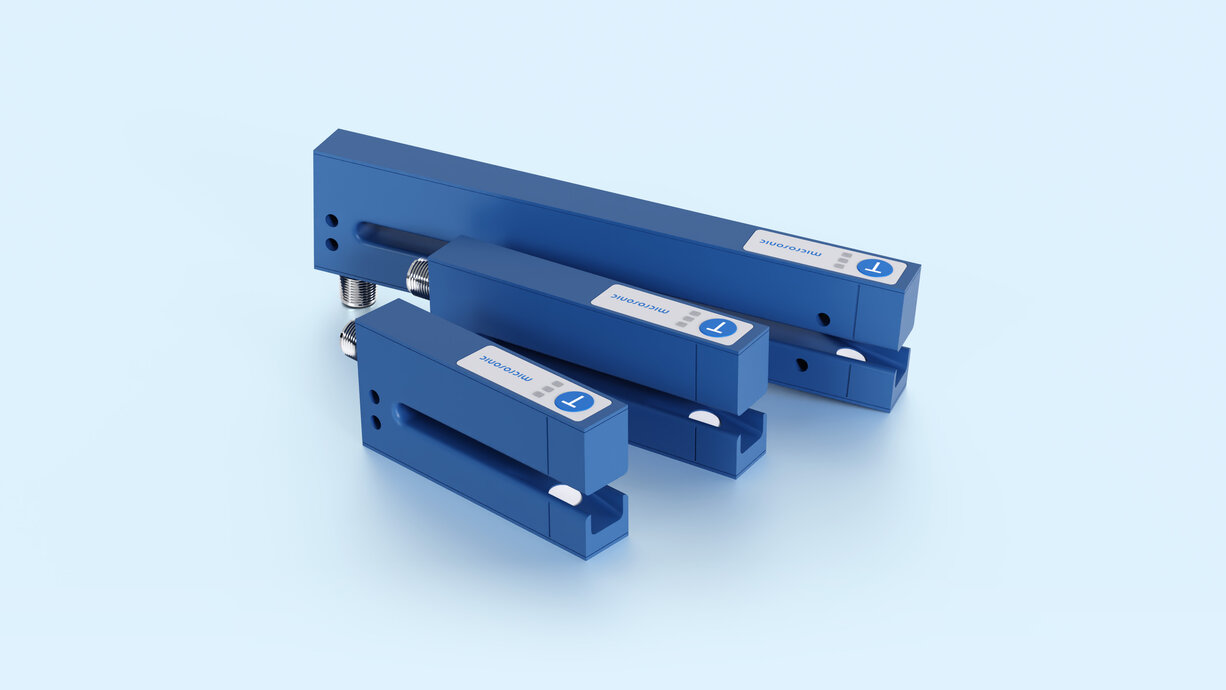

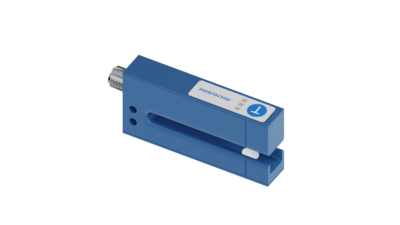

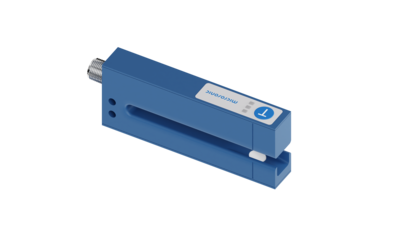

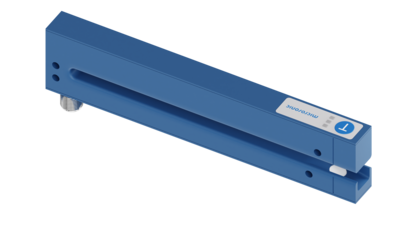

ist in drei Gabeltiefen verfügbar. Der Sensor tastet hochtransparente, reflektierende Materialien, sowie metallisierte Etiketten und Etiketten beliebiger Farbe sicher ab. In Abhängigkeit von der erforderlichen Schallleistung stellt sich die Messzykluszeit automatisch ein. Bei dünnen Etiketten und Trägermaterialien arbeitet der esf-1 in seiner maximalen Geschwindigkeit und einem Ansprechverzug von < 300 μs.

Um auch spezielle Etiketten, zum Beispiel Etiketten mit Stanzungen oder Perforationen, abtasten zu können, stehen drei unterschiedliche Teach-in-Methoden zur Verfügung.

Während des Teach-in-Vorgangs wird das Trägermaterial mit Etiketten bei konstanter Geschwindigkeit durch die Gabel geführt. Der esf-1 Etikettensensor lernt automatisch die Signalpegel für die Etiketten, sowie für die Lücken zwischen den Etiketten ein. Dies ist der Standard-Teach-in für Etiketten.

Die Signalpegel für das Trägermaterial und die Etiketten können sehr nahe beieinander liegen. Um auch noch Etiketten mit sehr geringen Signalunterschieden abtasten zu können, werden die Signalpegel getrennt eingelernt: Erst wird das Trägermaterial und anschließend das Etikett auf dem Trägermaterial eingelernt. Die Schaltschwellen liegen dann zwischen diesen beiden Signalpegeln.

Bahnmaterial wird in der Regel von der Rolle verarbeitet. Dann befindet sich der zu detektierende Spleiß unzugänglich irgendwo in dieser Rolle. Hierfür steht eine separate Teach-in-Methode zur Verfügung, bei der nur das Bahnmaterial eingelernt wird. Der esf-1 erkennt den Pegelunterschied zum Spleiß und setzt seinen Ausgang.

kann wahlweise über den Taster auf der Oberseite des Gehäuses oder über Pin 5 am Gerätestecker durchgeführt werden.

lernt der esf-1 das Material solange ein, wie die Taste gedrückt, bzw. Pin 5 angesteuert wird.

kann der Etikettensensor und Spleißsensor esf-1 optional parametrisiert werden. Auch können die Messwerte grafisch dargestellt werden.

Die Ultraschall-Spleiß- und Etikettensensoren haben einen Push-Pull-Schaltausgang und unterstützen IO-Link in der Version 1.1.

Der Sensor hat die Zusatzfunktion Rezeptverwaltung über IO-Link integriert. Hierfür werden die unterschiedlichen Etiketten mit Trägermateial zunächst eingelernt und die Materialparameter in der Steuerung gespeichert. Wird nun das Etikett gewechselt, wählt der Bediener den Etikettentyp an der Steuerung aus. Diese schreibt die etikettenspezifischen Parameter zurück in den Sensor.
