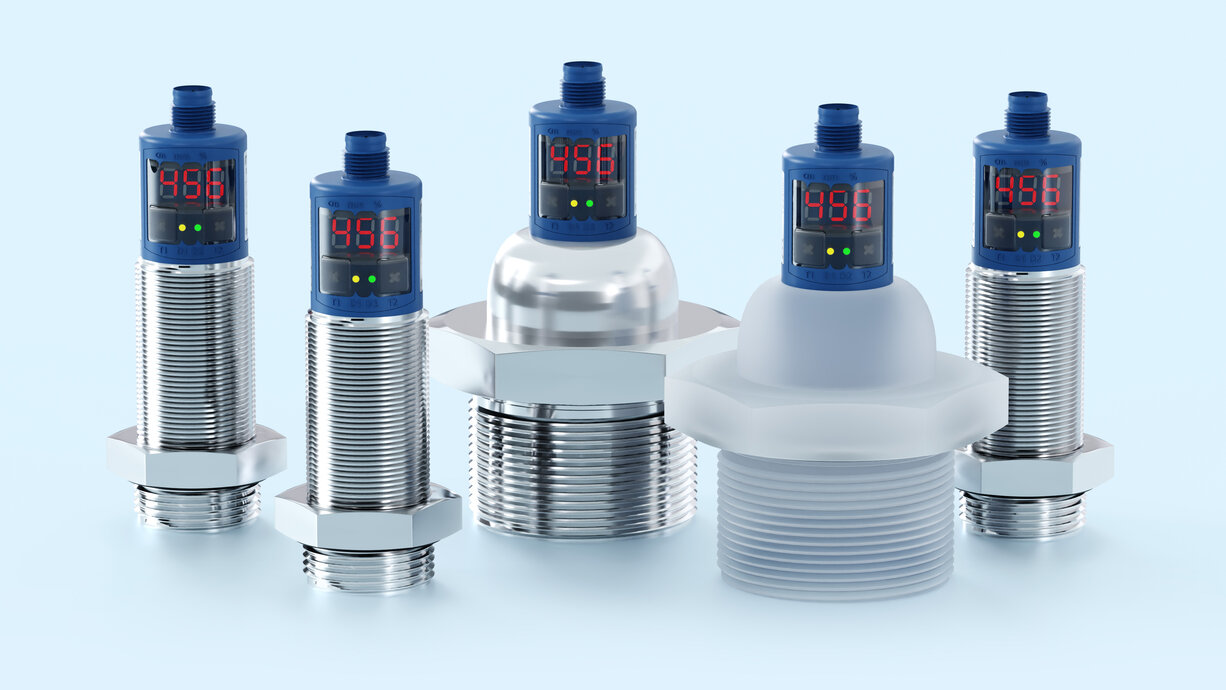

Auf dem Foto sind die druckfesten hps+ Füllstandssensoren mit PTFE-Folie in den vier verschiedenen Tastweiten zu sehen.

hps+

Die Ultraschallwandler der druckfesten hps+ Füllstandssensoren sind jetzt standardmäßig mit einer PTFE-Folie geschützt.

Tastweiten:

0,25 m
0,35 m
1,3 m
3,4 m

Ausgänge:

Prozessanschluss:

Datenblatt Sensorfamilie Sensormatrix

Highlights

Einsatz wahlweise im Normaldruck oder Überdruck möglich
PTFE Membran zum Schutz gegen aggressive Medien
Edelstahl- oder optional PVDF-Gehäuse für hps+340 für den Einsatz in der Lebensmittelindustrie
Abdichtung gegen das Gehäuse mit O-Ring aus FFKM für höchste Chemiebeständigkeit
Digital-Display mit direkter Messwertausgabe in mm/cm oder %
Numerische Einstellung des Sensors über Digital-Display
UL gelistet nach kanadischen und US-amerikanischen Sicherheitsstandards

Basics

2 Schaltausgänge in pnp-Ausführung
Analogausgang plus 1 pnp-Schaltausgang
4 Tastweiten mit einem Messbereich von 30 mm bis 8 m
microsonic-Teach-in über Taster T1 oder T2
0,025 mm bis 2,4 mm Auflösung
Temperaturkompensation
Betriebsspannung 9–30 V
LinkControlzur Einstellung der Sensoren am PC

Sensormatrix

Die Sensormatrix gibt Ihnen einen Überblick über das Standardprogramm der hps+ Sensorfamilie. Treffen Sie eine Auswahl anhand ihrer gewünschten Betriebstastweite und den verfügbaren Ausgängen per Klick in die Matrix.

0,25 m

0,35 m

1,3 m

3,4 m

2 Schaltausgaenge

2 x pnpEdelstahlhps+25/DD/TC/E/G1

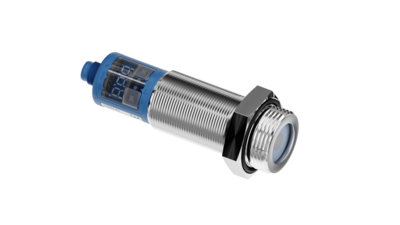

2 x pnpEdelstahlhps+35/DD/TC/E/G1

2 x pnpEdelstahlhps+130/DD/TC/E/G1

1 Analog + 1 Schaltausgang

1 x analog 4-20 mA, 1 x pnpEdelstahlhps+25/DIU/TC/E/G1

1 x analog 4-20 mA, 1 x pnpEdelstahlhps+35/DIU/TC/E/G1

1 x analog 4-20 mA, 1 x pnpEdelstahlhps+130/DIU/TC/E/G1

2 Schaltausgaenge

2 x pnp

1 Analog + 1 Schaltausgang

1 x analog 4-20 mA 1 x pnp

Die Ultraschallwandler der neuen hps+ Füllstandssensoren sind jetzt standardmäßig mit einer PTFE-Folie geschützt. Diese wird mit einem O-Ring aus FFKM gegen das Gehäuse aus Edelstahl 1.4571 bzw. PVDF abgedichtet. Damit wird eine sehr gute Widerstandsfähigkeit gegenüber aggressiven Medien erzielt.

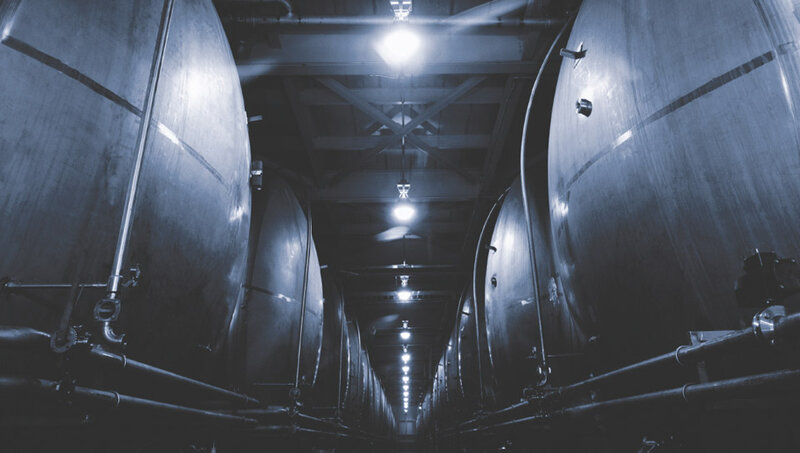

Foto von der Füllstandmessung in Tanks — Füllstandmessung in Tanks

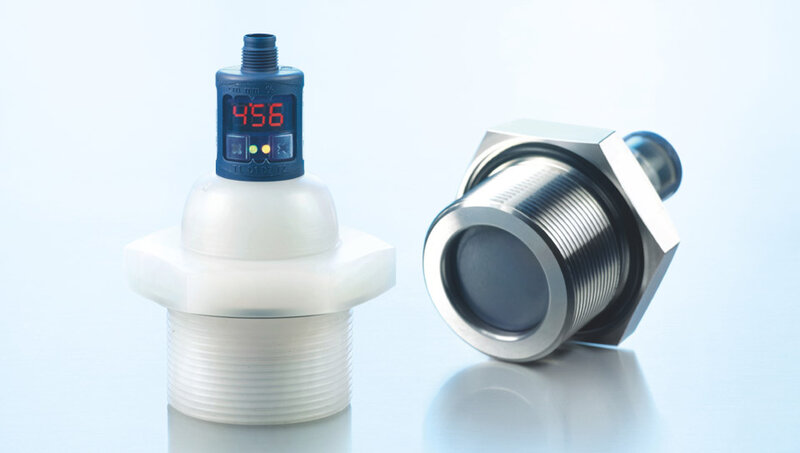

Links: hps+340 Ultraschall-Füllstandssensoren im hochresistenten PVDF-Gehäuse Rechts: PTFE-Schutzfolie mit einem O-Ring aus FFKM gegen das Gehäuse abgedichtet

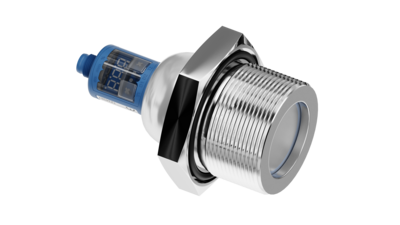

Die hps+ Ultraschall-Füllstandssensoren können für Füllstandsmessungen im Normaldruck oder in Tanks und Behältern mit einem Überdruck von bis zu 6 bar eingesetzt werden. Seine speziellen Software-Filter erlauben auch den Einsatz in Behältern, die von oben befüllt werden, oder über ein Rührwerk verfügen. Der druckdichte Einbau in einen Tank erfolgt über einen 1“-Gewindeflansch bzw. 2“-Gewindeflansch bei dem Typ hps+340.

und Dichtigkeit wurde mit einer Lagerung über Nitroverdünnung und 1.000.000 Wechseldruckbeanspruchungen getestet. Nitroverdünnung ist sehr aggressiv und hat eine hohe Kriechfähigkeit.

stehen für vier Tastweiten zur Auswahl:

Symbolische Darstellung 2 Schaltausgänge

2 Schaltausgänge in pnp-Schaltungstechnik

1 Analogausgang mit einem zusätzlichen pnp-Schaltausgang

Einfacher Schaltpunkt
Zweiweg-Reflexionsschranke
Fensterbetrieb

zeigen immer den aktuellen Zustand der Schaltausgänge bzw. des Analogausgangs an.

werden alle Einstellungen an den Sensoren vorgenommen. Die gut ablesbare dreistellige LED-Anzeige zeigt ständig den aktuellen Entfernungswert an und schaltet automatisch zwischen mm- und cm-Anzeige um.

erfolgt wahlweise durch die numerische Eingabe der gewünschten Entfernungswerte oder über eine Teach-in-Prozedur. Somit kann der Anwender die von ihm bevorzugte Einstellmethode auswählen. Die hps+ Füllstandssensoren lassen sich optional über LinkControl umfangreich parametrisieren. (Weitere Informationen zur Einstellung der hps+ Ultraschall-Füllstandssensoren finden Sie bei den mic+ Sensoren.)

besteht aus dem LinkControl-Adapter LCA-2 und der LinkControl-Software und erlaubt die optionale Einstellung der hps+ Ultraschall-Füllstandssensoren mit Hilfe von PC oder Laptop unter allen gängigen Windows®-Betriebssystemen.
