pms

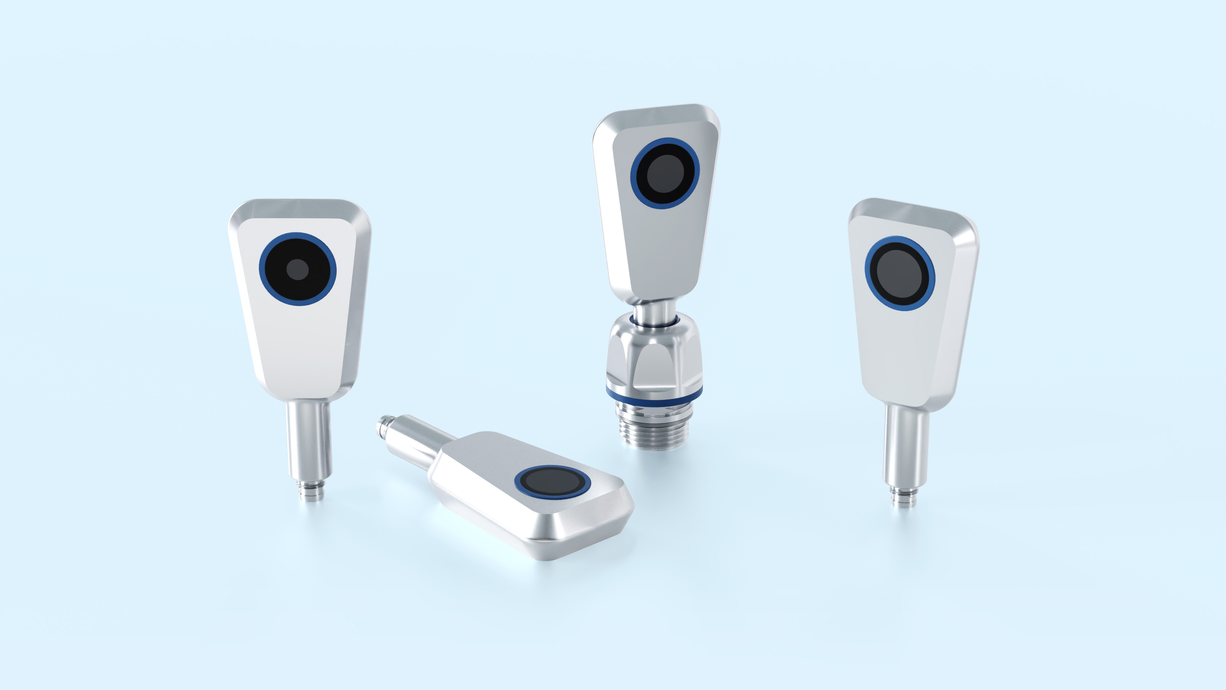

sind für anspruchsvolle Applikationen im Hygienic Design nach EHEDG-Richtlinien konstruiert. Die Hygiene-Sensoren sind in den zwei Ausführungen D12-Adapterschaft und D12-Bajonettverschluss erhältlich. Die Standardvariante mit ihrem D12-Adapterschaft wird mit der hygienegerechten Sensorverschraubung BF-pms/A1 oder einer adäquaten Montageschelle montiert.

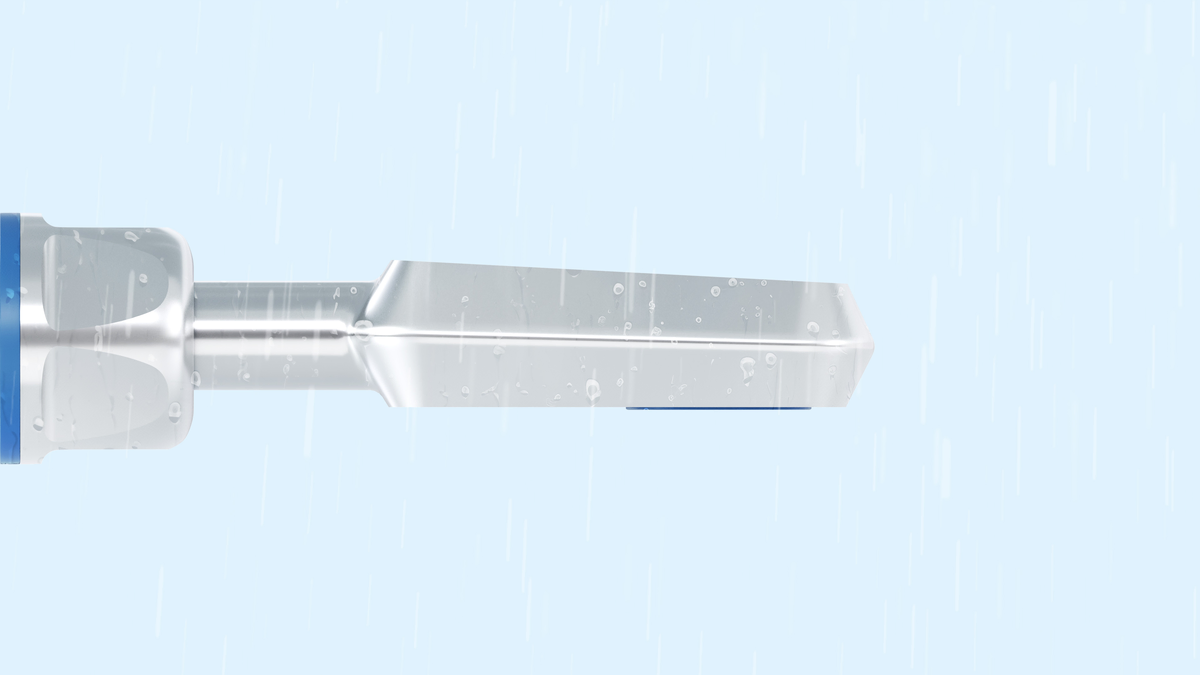

Die neuartige Form des Edelstahlgehäuses sorgt dafür, dass der pms Sensor in nahezu allen erdenklichen Einbaulagen keine seiner Flächen horizontal ausgerichtet hat. Selbst bei einer Füllstandsmessung in ein Gefäß, bei dem der Hygiene-Sensor senkrecht nach unten misst, weist die Gehäuserückseite eine Schräge von ≥ 3° auf, so dass auch in dieser Einbaulage etwaige Reinigungsflüssigkeiten sicher abfließen können.

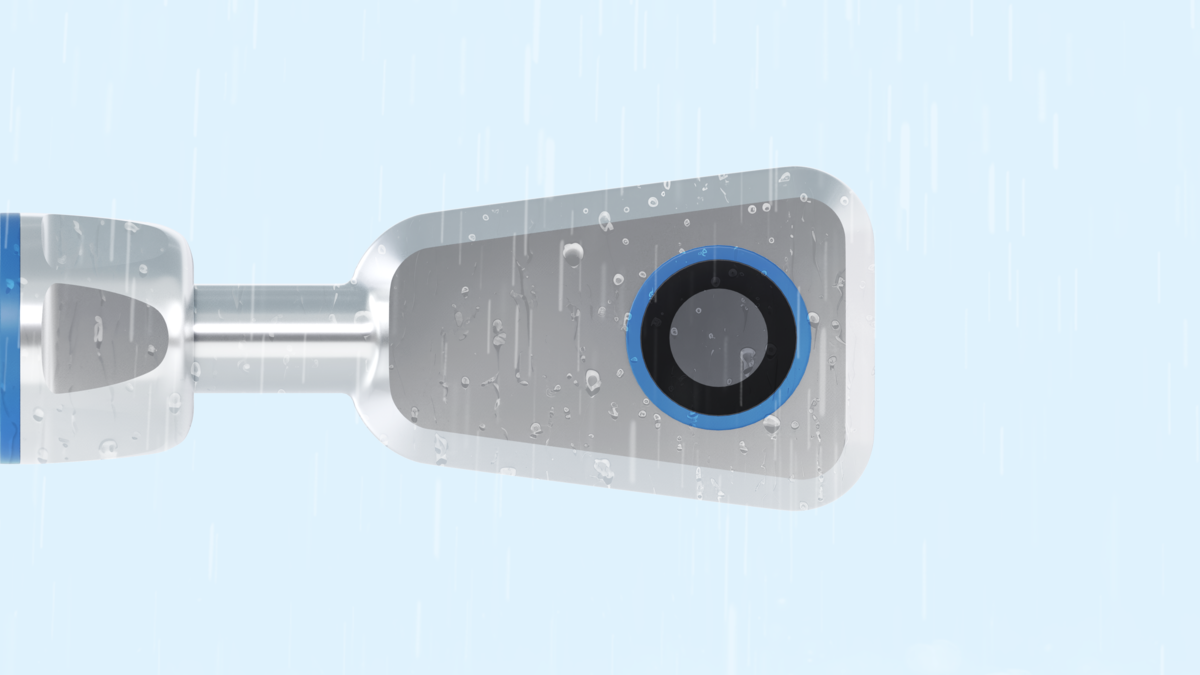

Das glatte Edelstahlgehäuse hat eine Rautiefe von Ra < 0,8 µm und weist keine Fugen oder Kanten auf. Neben dem Sensordesign ist das richtige Material ausschlaggebend. Der Ultraschallwandler selber ist durch eine PTFE-Folie geschützt und weist so chemisch-aggressive Reinigungs- und Desinfektionsmittel ab. Der pms hat eine hohe Beständigkeit und ist ECOLAB zertifiziert.

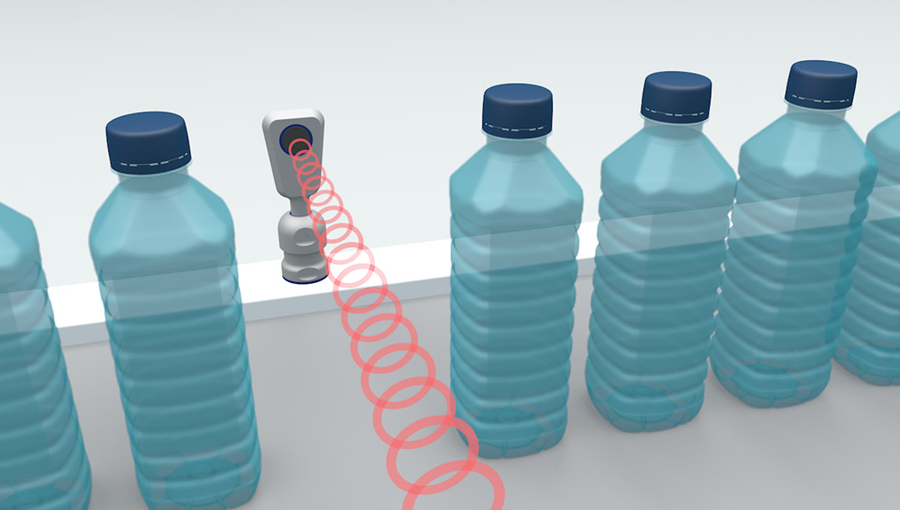

Der pms Ultraschallsensor erkennt Glas- und PET-Flaschen im Tastbetrieb und hält den Reinigungsintervallen eines Abfüllers stand. Der Sensor ist mit der Hygienic Sensorverschraubung BF-pms/A1 hygienegerecht montiert. Beispielsweise pms-25/F ... mit einem Push-Pull-Schaltausgang für das Zählen der Flaschen.

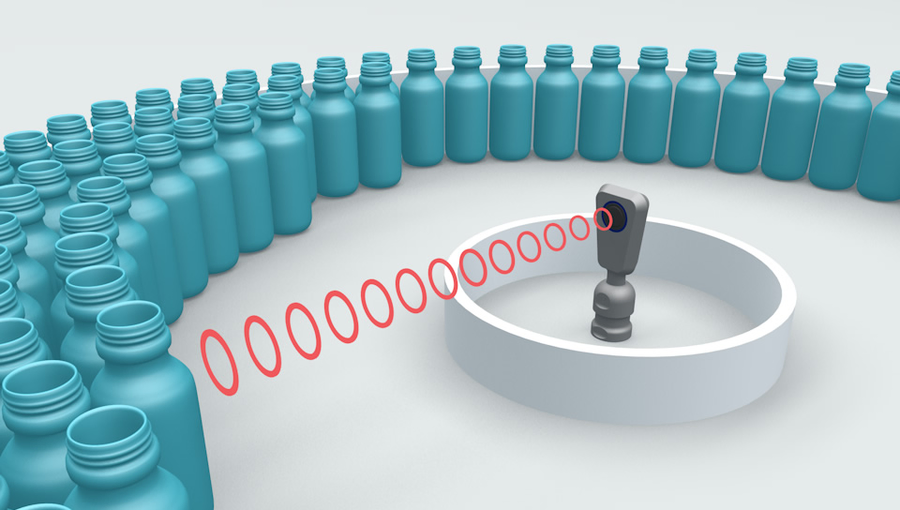

In der Pharmaindustrie

müssen Ampullen und Flaschen gezählt und der Volumenstrom im Abfüllprozess kontrolliert werden. Auf einem Drehteller kontrolliert ein pms Sensor den Volumenstrom der Glasampullen vor der Abfüllanlage. Zum Beispiel pms-35/U ... mit Spannungsausgang 0-10 V.

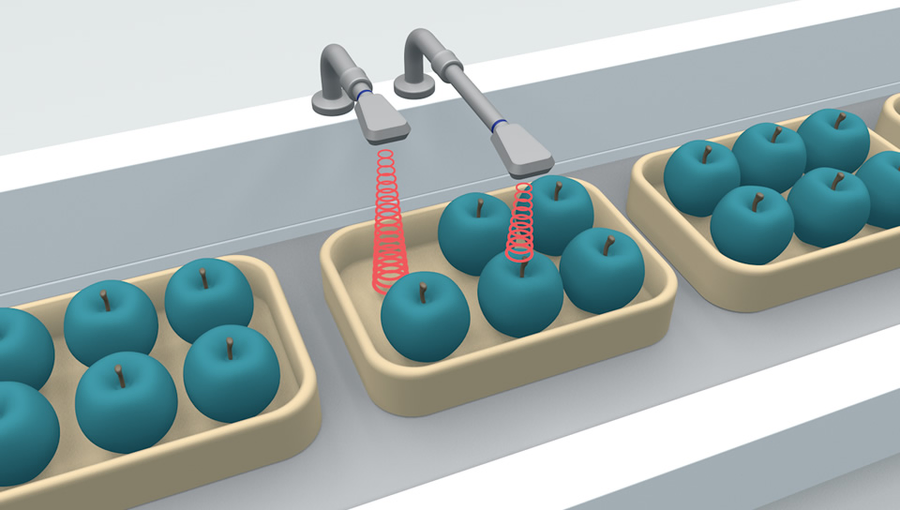

müssen Gebinde oder Behältnisse gezählt und positioniert, auf Förderbändern der Volumenstrom kontrolliert ebenso auch in Schalen abgefüllte Lebensmittel auf korrekten Füllstand bzw. das Füllgut auf Vollständigkeit geprüft werden. Zwei pms Ultraschallsensoren überwachen den Inhalt der Verpackungsschalen für Obst auf Vollständigkeit. Zum Beispiel 2 x pms-25/F ... mit jeweils einem Push-Pull-Schaltausgang für die Höhenabfrage.

• einfacher Schaltpunkt
• Zweiweg-Reflexionsschranke
• Fensterbetrieb

• Zu erfassendes Objekt (1) in gewünschter Entfernung positionieren
• Pin 2 für ca. 3 Sekunden an +U_B legen
• Abschließend Pin 2 erneut für ca. 1 Sekunde an +U_B legen

mit einem fest montierten Reflektor

• Pin 2 für ca. 3 Sekunden an +U_B legen
• Abschließend Pin 2 erneut für ca. 10 Sekunden an +U_B legen

ist zunächst das zu erfassende Objekt auf der sensornahen Fenstergrenze (1) zu positionieren und Pin 2 für ca. 3 Sekunden an +U_B legen. Dann ist das Objekt auf die sensorferne Fenstergrenze (2) zu verschieben. Abschließend Pin 2 erneut für ca. 1 Sekunde an +U_B legen. Fertig.

mit 2 Schaltpunkten ist bei einem Schaltausgang in gleicher Weise zu verfahren.

und steigende/fallende Analogkennlinie können ebenfalls über Pin 2 eingestellt werden

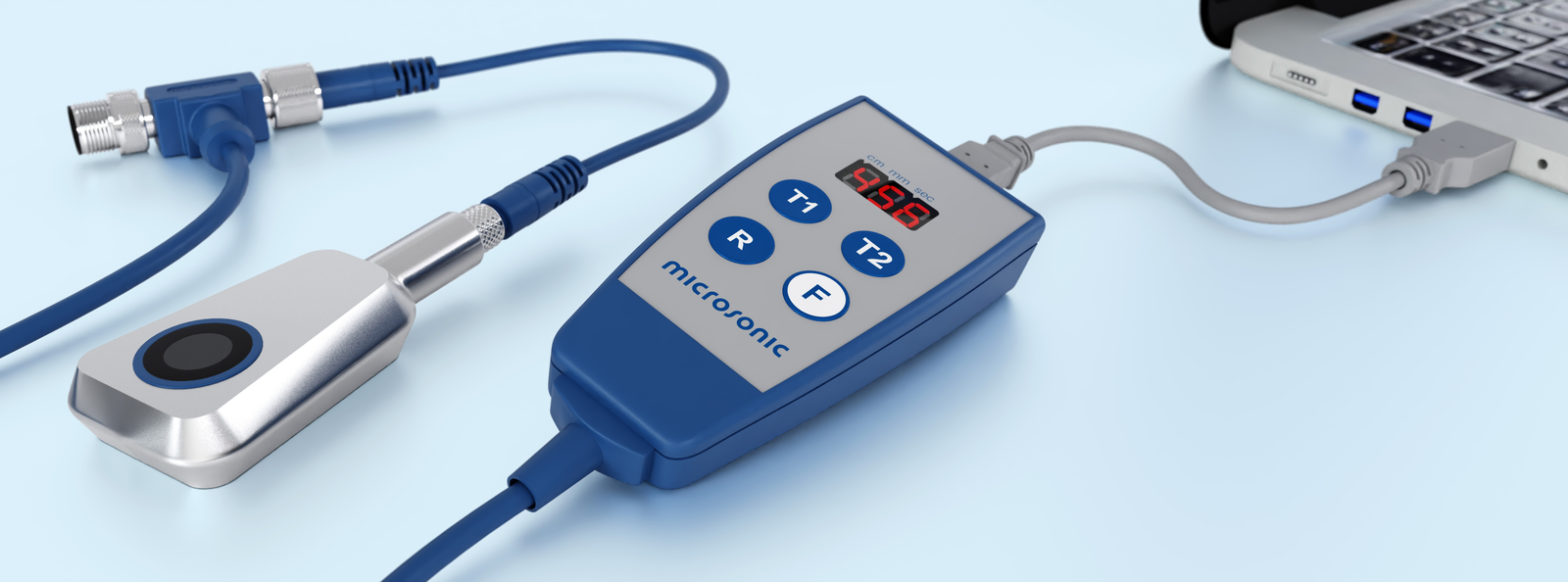

besteht aus dem LinkControl-Adapter LCA-2 und der LinkControl-Software und erlaubt die Einstellung der pms Sensoren mit Hilfe von PC oder Laptop unter allen gängigen Windows®-Betriebssystemen. Für die Einstellung des Sensors wird zusätzlich der Adapter 5G/M12-4G/M12/M8 benötigt.

BF-pms/A1 (Zubehör) wird der pms-Sensor D12-Adaperschaft hygienegerecht montiert. Die Sensorverschraubung ist ECOLAB- und EHEDG-zertifiziert.

in der Version 1.1. Die pms Ultraschallsensoren sind erstmalig mit dem Smart Sensor Profile ausgestattet, das mehr Transparenz zwischen IO-Link Devices schafft.
