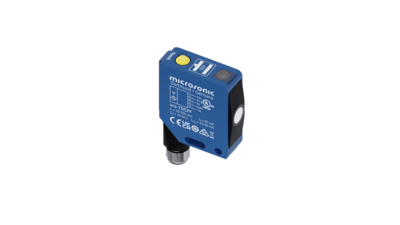

Das robuste Metallgehäuse
der ucs-Sensoren ist mechanisch kompatibel mit dem Industriestandard der Opto-Sensoren. Der drehbare Steckeranschluss erlaubt eine flexible Wahl des Montageortes und der Kabelverlegung.
ucs
Die ucs-Sensoren im robusten Metallgehäuse sind mechanisch kompatibel mit dem Industriestandard der Opto-Sensoren.
Tastweiten:
0,15 m
0,24 m
Ausgänge:
Highlights
- Robustes Metallgehäuse für raue Einsatzbedingungen
- Schwalbenschwanzbefestigung für eine schnelle Montage
- Mechanisch kompatibel mit dem Industriestandard eine echte Alternative zum Opto-Sensor
- IO-Link-Schnittstellezur Unterstützung des neuen Industriestandards
- Smart Sensor Profile mehr Transparenz zwischen IO-Link Devices
- Automatische Synchronisation und Multiplex-Betrieb für den gleichzeitigen Betrieb von bis zu zehn Sensoren auf engstem Raum
- UL gelistet nach kanadischen und US-amerikanischen Sicherheitsstandards
Basics
- 2 Push-Pull-Schaltausgänge pnp- oder npn-schaltend
- Antivalenter Schaltausgang F1
- microsonic-Teach-in über einen Taster
- 0,1 mm Auflösung
- Temperaturkompensation
- Betriebsspannung 10–30 V
- LinkControlzur Einstellung der Sensoren am PC
Sensormatrix
Die Sensormatrix gibt Ihnen einen Überblick über das Standardprogramm der ucs Sensorfamilie. Treffen Sie eine Auswahl anhand ihrer gewünschten Betriebstastweite und den verfügbaren Ausgängen per Klick in die Matrix.
2 Schaltausgaenge IO-Link
Die ucs-Sensoren
sind mit 2 Push-Pull-Schaltausgängen in pnp- und npn-Schaltungstechnik mit IO-Link-Schnittstelle verfügbar.Schaltausgang F1 schaltet werkseitig antivalent zu Schaltausgang F2. Mithilfe von LinkControl oder IO-Link kann die Antivalenz aufgehoben werden.
Der Teach-in-Taster
an der Oberseite des Sensors erlaubt komfortabel die Einstellung des gewünschten Schaltabstandes und der Betriebsart.
Eine Duo-LED
zeigt den Schaltzustand der beiden Schaltausgänge an.
Mit der Ausrichthilfe
kann der ucs bei der Montage optimal auf das Objekt ausgerichtet werden.
Die ucs-Sensoren kennen drei Betriebsarten:
- einfacher Schaltpunkt
- Zweiweg-Reflexionsschranke
- Fensterbetrieb
Die Schaltausgänge
werden eingestellt, indem das zu erfassende Objekt in der gewünschten Entfernung (1) zum Sensor positioniert und der Taster für ca. 3 Sekunden gedrückt wird. Anschließend ist der Taster erneut für ca. eine Sekunde zu drücken. Fertig.
Eine Zweiweg-Reflexionsschranke
lässt sich mit einem fest montierten Reflektor einrichten. ucs-Sensor und Reflektor sind zu montieren, dann ist der Taster für ca. 3 Sekunden zu drücken. Abschließend ist der Taster für ca. 10 Sekunden zu drücken. Die Zweiweg-Reflexionsschranke ist eingerichtet.
Für die Einstellung eines Fensters
ist zunächst das zu erfassende Objekt auf der sensornahen Fenstergrenze (1) zu positionieren und der Taster für ca. 3 Sekunden zu drücken. Dann ist das Objekt auf die sensorferne Fenstergrenze (2) zu verschieben. Abschließend muss der Taster erneut für ca. 1 Sekunde gedrückt werden. Fertig.
Bis zu 10 Sensoren
können untereinander synchronisiert werden. Hierzu sind die Sensoren über Pin 5 am M12-Rundsteckverbinder elektrisch miteinander zu verbinden.
Müssen mehr als 10 Sensoren synchronisiert werden, kann dies mit der als Zubehör erhältlichen SyncBox1 realisiert werden.
LinkControl
erlaubt optional die umfangreiche Parametrisierung der ucs-Sensoren. Über den als Zubehör erhältlichen LinkControl-Adapter LCA-2 werden die ucs-Sensoren mit dem PC verbunden.
IO-Link integriert
in der Version 1.1.2 Die ucs Ultraschallsensoren sind mit dem Smart Sensor Profile ausgestattet, das mehr Transparenz zwischen IO-Link Devices schafft.
