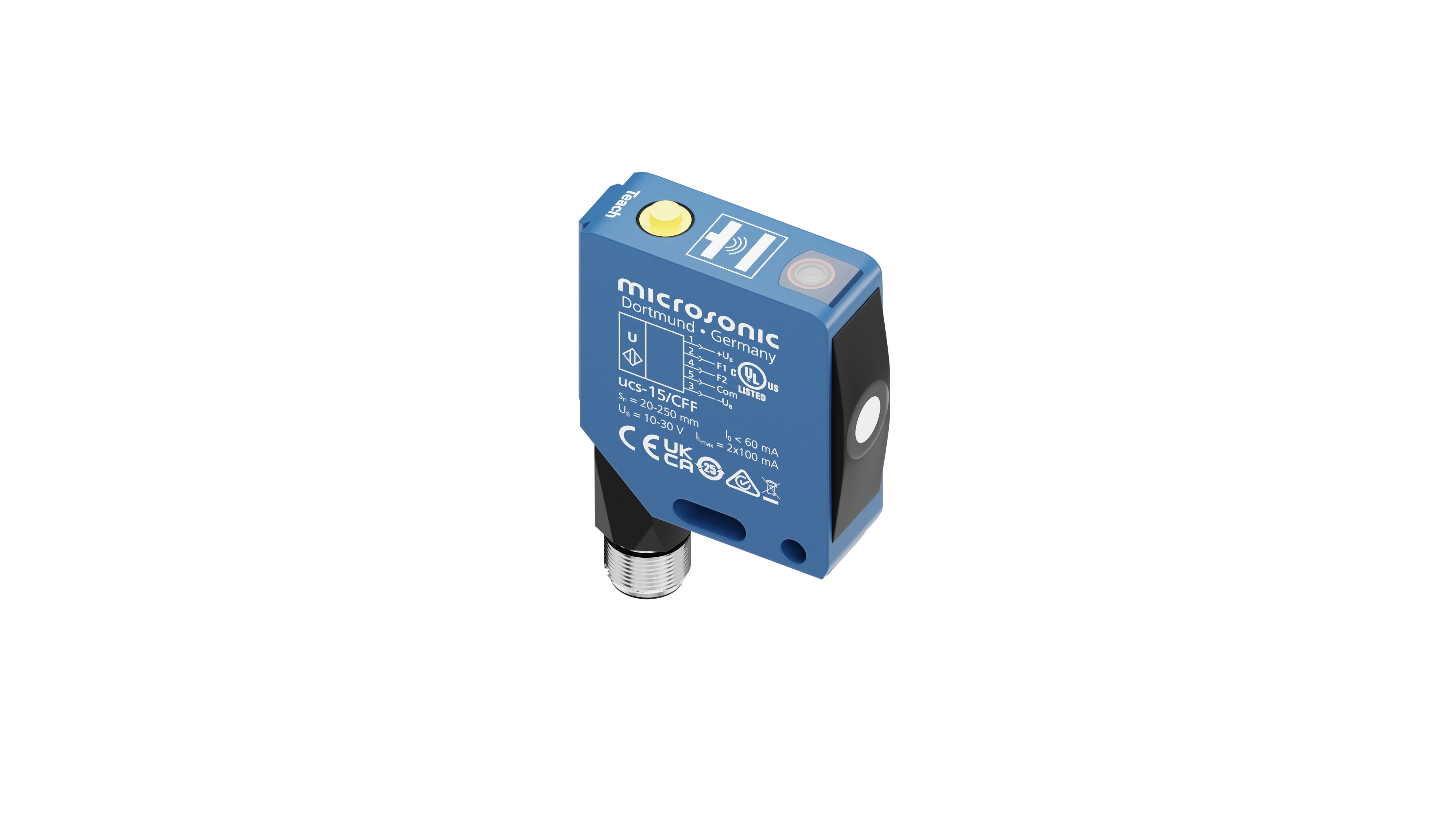

ucs-15/CFF
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
IO-Link
-
2 x Push-Pull
-
250 mm
20 - 250 mm
quaderförmig
IO-Link
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
quaderförmig
schlankes Schallfeld
IO-Link Version 1.1
Smart Sensor Profile
UL Listed
schlankes Schallfeld
IO-Link Version 1.1
Smart Sensor Profile
UL Listed
Ultraschall-spezifisch
Echo-Laufzeitmessung
380 kHz
20 mm
150 mm
250 mm
0,10 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)
Elektrische Daten
10 V bis 30 V DC, verpolfest
± 10 %
≤ 60 mA
5-poliger M12-Rundsteckverbinder
Ausgänge
Schaltausgang
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
2,0 mm
25 Hz
32 ms
< 300 ms
Eingänge
Com-Eingang
Synchronisations-Eingang
Teach-in-Eingang
Synchronisations-Eingang
Teach-in-Eingang
Gehäuse
Zink Druckguss, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
65 g
Ausstattung/Besonderheiten
ja
1 Taster
Com-Eingang
Teach-in über Taster
LCA-2 mit LinkControl
IO-Link
LCA-2 mit LinkControl
IO-Link
ja
ja
Duo-LED gelb/grün
quaderförmig
schlankes Schallfeld
IO-Link Version 1.1
Smart Sensor Profile
UL Listed
schlankes Schallfeld
IO-Link Version 1.1
Smart Sensor Profile
UL Listed
IO-Link
ucs-15/CFF
19005
ja
COM2 (38,4 kBaud)
8 ms
16 Bit, R, UNI16
Bit 0: Q1 Schaltzustand; Bit 1-15: Entfernungswert mit 0,1 mm Auflösung
SP1 Teach-in, SP2 Teach-in, Werkseinstellungen
Ja
IODD Version 1.1.2
