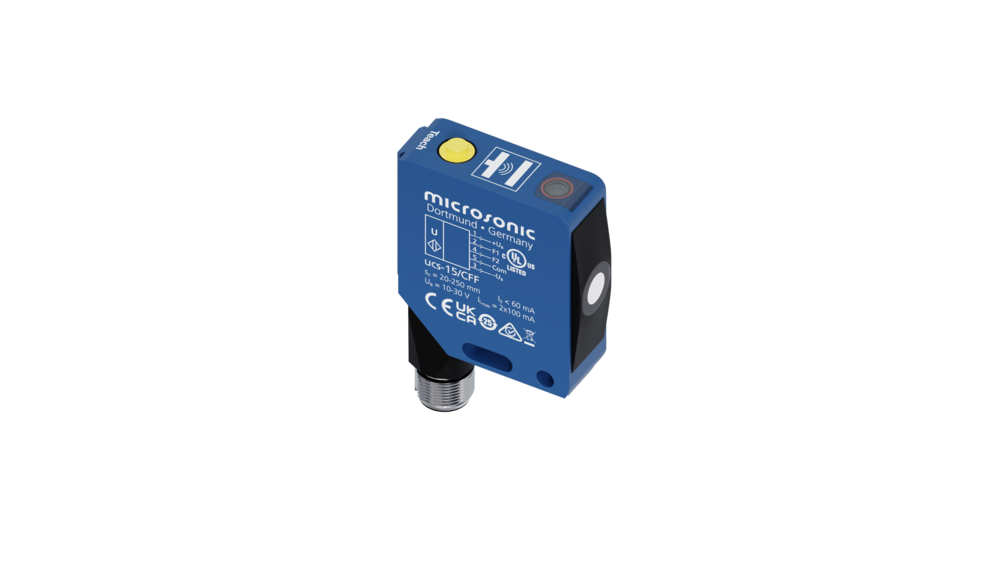

ucs-15/CFF
Downloads
Pagina-inhoud als online catalogus
Documentatie
CAD-gegevens
Goedkeuringen en certificaten
IO-Link
-
2 x Push-Pull
-
250 mm
20 - 250 mm
balkvormig
IO-Link
naderingsschakelaar/reflexsensor
reflectiebarrière
venstermodus
naderingsschakelaar/reflexsensor
reflectiebarrière
venstermodus
balkvormige constructie
smal geluidsveld
IO-Link version 1.1
Smart Sensor Profile
UL Listed
smal geluidsveld
IO-Link version 1.1
Smart Sensor Profile
UL Listed
Ultrasoon-specifiek
echo-looptijdmeting
380 kHz
20 mm
150 mm
250 mm
0,10 mm
± 0,15 %
± 1 % (temperatuurdrift intern gecompenseerd)
Elektrische gegevens
10 V tot 30 V DC, ompoolbeveiligd
± 10 %
≤ 60 mA
5-polige, ronde M12-connector
Uitgangen
schakeluitgang
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
sluiter/opener instelbaar, kortsluitvast
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
sluiter/opener instelbaar, kortsluitvast
schakeluitgang
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
sluiter/opener instelbaar, kortsluitvast
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
sluiter/opener instelbaar, kortsluitvast
2,0 mm
25 Hz
32 ms
< 300 ms
Ingangen
com-ingang
synchronisatie-ingang
teach-in-ingang
synchronisatie-ingang
teach-in-ingang
Behuizing
Gegoten Zink, kunststof delen: PBT
polyurethaanschuim, epoxyhars met glasaandeel
IP 67
-25° C tot +70° C
-40° C tot +85° C
65 g
Uitrusting/Bijzonderheden
ja
1 taster <br/>com-ingang
Teach-in via push-button
LCA-2 with LinkControl
IO-Link
LCA-2 with LinkControl
IO-Link
ja
ja
Duo-LED groen/geel
balkvormige constructie
smal geluidsveld
IO-Link version 1.1
Smart Sensor Profile
UL Listed
smal geluidsveld
IO-Link version 1.1
Smart Sensor Profile
UL Listed
IO-Link
ucs-15/CFF
19005
ja
COM2 (38,4 kBaud)
8 ms
16 Bit, R, UNI16
Bit 0: Q1 schakeltoestand; Bit 1-15: afstandswaarde met een resolutie van 0,1 mm
Identification, measuring configuration, switched output, filter, temperature compensation, operation
SP1 Teach-in, SP2 Teach-in, factory settings
ja
IODD Versie 1.1.2
