Auf dem Foto sind die mic Ultraschallsensoren in den fünf verschiedenen Tastweiten zu sehen.

mic

Deze mic-sensoren in geheel metalen uitvoering zijn met vijf verschillende bedrijfsdetectiewijdten verkrijgbaar.

Detectieafstanden:

0,25 m
0,35 m
1,3 m
3,4 m
6,0 m

Uitgangen:

Schroefdraadbehuizing:

Download sensordetails Sensor matrix

Hoogtepunten

Behuizing M30 en ronde connector M12 in metalen uitvoering voor zware gebruiksomstandigheden
Automatische synchronisatie voor de gelijktijdige werking van maximaal tien sensoren in een zeer kleine ruimte
UL gecertificeerd volgens Canadese en Amerikaanse veiligheidsnorm

Basiskenmerken

1 pnp-schakeluitgang
Analoge uitgang 4–20 mA en 0–10 V met automatische omschakeling tussen stroom- en spanningsuitgang
5 detectiewijdtes met een meetgebied van 30 mm tot 8 m
microsonic Teach-in via pin 5
Resolutie van 0,18 mm tot 2,4 mm
Temperatuurcompensatie
Bedrijfsspanning 9–30 V
LinkControlvoor het instellen van de sensoren met een PC

Sensormatrix

De sensormatrix geeft u in één oogopslag een totaal overzicht van de hele serie mic sensoren. Maak uw keuze op basis van de gewenste detectiebereik en de beschikbare uitgang(en) door deze in de matrix aan te klikken.

0,25 m

0,35 m

1,3 m

3,4 m

6,0 m

1 Schaltausgang

1 x pnpmic-25/D/M

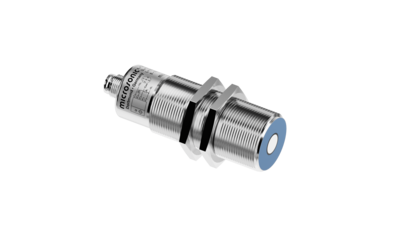

1 x pnpmic-35/D/M

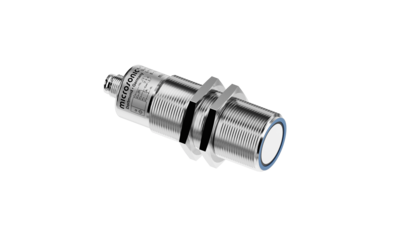

1 x pnpmic-130/D/M

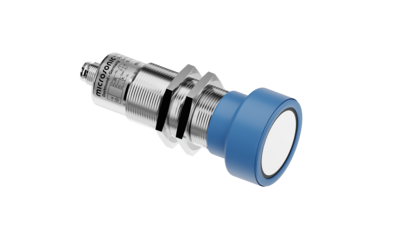

1 x pnpmic-340/D/M

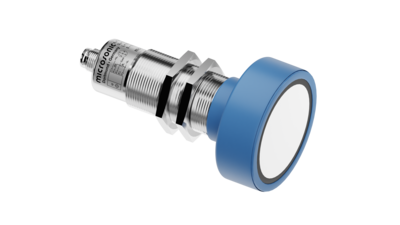

1 x pnpmic-600/D/M

1 Analogausgang

1 x analog 4-20 mAmic-25/IU/M

1 x analog 4-20 mAmic-35/IU/M

1 x analog 4-20 mAmic-130/IU/M

1 x analog 4-20 mAmic-340/IU/M

1 x analog 4-20 mAmic-600/IU/M

1 Schaltausgang

1 x pnp

1 Analogausgang

1 x analog 4-20 mA

bestaat van de behuizing M30 tot en met de ronde connector M12 compleet uit metaal. Aangezien geen gebruik wordt gemaakt van bedieningselementen en lichtmelders, zijn de sensoren bijzonder geschikt voor gebruik onder extreme omgevingsomstandigheden met hoge mechanische belastingen voor behuizing en steekverbinders. De sensoren zijn in vijf aftastwijdten verkrijgbaar en bestrijken een meetgebied van 30 mm tot 8 m.

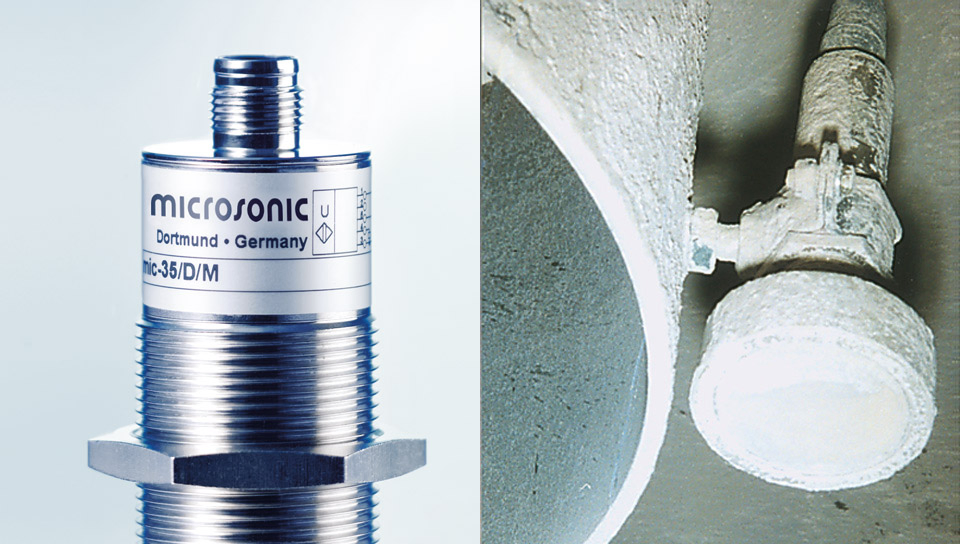

M12-Rundsteckverbinder in Metallausführung (links) und Einsatz unter rauen Bedingungen (rechts) — M12-metalen ronde connector (links) en gebruik onder zware omstandigheden (rechts)

voor alle vijf aftastwijdten verkrijgbaar:

1 pnp-schakeluitgang

Symbolische Darstellung von einem Analogausgang

1 analoge uitgang 4–20 mA en 0–10 V

enkelvoudig schakelpunt
tweeweg-reflexbarrière
Venstermodus

Positioneer het te detecteren object (1) op de gewenste afstand
Verbind pin 5 gedurende ca. 3 seconden met +U_B
Tenslotte pin 5 nogmaals gedurende ca. 1 seconde met +U_B verbinden

Teach-in of a switching point — Teach-in van een schakelpunt

Teach-in Zweiweg-Reflexionsschranke Ultraschallsensor — Teach-in van een tweeweg-reflexbarrière

met een vast gemonteerde reflector

Verbind pin 5 gedurende ca. 3 seconden met +U_B
Tenslotte pin 5 nogmaals gedurende ca. 10 seconden met +U_B verbinden

Positioneer het object op de dichtbij de sensor gelegen venstergrens (1)
Verbind pin 5 gedurende ca. 3 seconden met +UB
Verschuif dan het object op de ver van de sensor gelegen venstergrens (2)
Tenslotte pin 5 nogmaals gedurende ca. 1 seconde met +UB verbinden

en stijgende/dalende analoge karakteristiek kunnen eveneens met pin 5 worden ingesteld.

Schematische Darstellung eines Ultraschallsensor. Es wird ein Teach-in einer Analogkennlinie bzw. eines Fensters mit zwei Schaltpunkten dargestellt. — Teach-in van een analoge karakteristiek of een venster met twee schakelpunten

Synchronisation using pin 5 — Synchronisatie via pin 5

maakt het gelijktijdig gebruik van meerdere mic-sensoren in één toepassing mogelijk. Om wederzijdse beïnvloeding te vermijden, kunnen de sensoren onderling gesynchroniseerd worden. Hiervoor dienen alle sensoren via pin 5 elektrisch met elkaar verbonden te zijn.

Moeten er meer dan 10 sensoren gesynchroniseerd worden, dan kan dit met de als accessoire verkrijgbare SyncBox1 gerealiseerd worden.

maakt optioneel de uitgebreide parametrisering van de mic-sensoren mogelijk. Via de als accessoire verkrijgbare LinkControl adapter LCA-2 worden de mic-sensoren met de PC verbonden.
