Auf dem Foto sind die mic Ultraschallsensoren in den fünf verschiedenen Tastweiten zu sehen.

mic

Questi sensori mic completamente in metallo sono disponi-bili in due configurazioni con cinque diverse distanze operative Caratteristiche.

Raggi d'azione:

0,25 m
0,35 m
1,3 m
3,4 m
6,0 m

Uscite:

Custodia filettata:

Scarica dettagli del sensore Matrice di sensori

Caratteristiche speciali

Custodia M30 e innesto circolare M12 in esecuzione metallica per condizioni d'impiego difficili
Sincronizzazione automatica per il funzionamento contemporaneo di fino a dieci sensori in uno spazio ristrettissimo
Compatibilità ai requisiti UL per Canada e USA

Caratteristiche base

1 uscita di commutazione in esecuzione pnp
Uscita analogica 4–20 mA e 0–10 V con commutazione automatica tra uscita di corrente e di tensione
5 raggi d'azione con un intervallo di misura da 30 mm a 8 m
Teach-in microsonic tramite pin 5
Risoluzione 0,18 mm a 2,4 mm
Compensazione della temperatura
Tensione d'esercizio 9–30 V
LinkControl per impostare i sensori sul PC

Matrice di sensori

Come trovare il vostro sensore ultrasonico

0,25 m

0,35 m

1,3 m

3,4 m

6,0 m

1 Schaltausgang

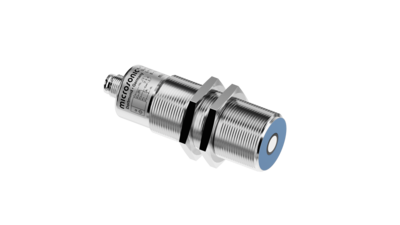

1 x pnpmic-25/D/M

1 x pnpmic-35/D/M

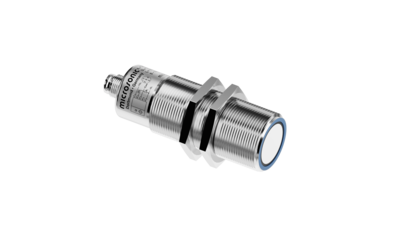

1 x pnpmic-130/D/M

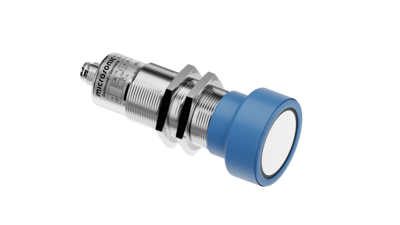

1 x pnpmic-340/D/M

1 x pnpmic-600/D/M

1 Analogausgang

1 x analog 4-20 mAmic-25/IU/M

1 x analog 4-20 mAmic-35/IU/M

1 x analog 4-20 mAmic-130/IU/M

1 x analog 4-20 mAmic-340/IU/M

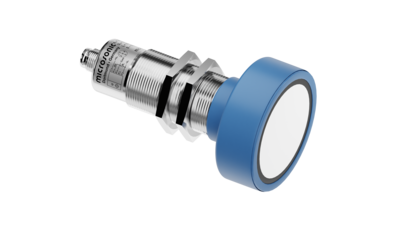

1 x analog 4-20 mAmic-600/IU/M

1 Schaltausgang

1 x pnp

1 Analogausgang

1 x analog 4-20 mA

è completamente in metallo: dal contenitore M30 al connettore circolare M12. Poiché i sensori non sono dotati di elementi di comando e LED di segnalazione si adattano specialmente per un utilizzo in estreme condizioni ambientali dove contenitore e connettori circolari sono sottoposti a elevate sollecitazioni meccaniche. I sensori sono disponibili con cinque distanze operative e coprono un campo di rilevazione da 30 mm a 8 m.

M12-Rundsteckverbinder in Metallausführung (links) und Einsatz unter rauen Bedingungen (rechts) — M12 metal circular connector (left) and operation under rough conditions (right)

sono disponibili per tutte le cinque distanze operative:

1 uscita di commutazione pnp

Symbolische Darstellung von einem Analogausgang

1 uscita analogica 4–20 mA e 0–10 V

punto di commutazione semplice
barriera a riflessione a due vie
modalità finestra

Posizionare l'oggetto da rilevare (1) alla distanza desiderata
Posare il pin 5 su +U_B per circa 3 secondi
Quindi posare nuovamente il pin 5 su +U_B per circa 1 secondo

Teach-in of a switching point — Teach-in di un punto di commutazione

Teach-in of a two-way reflective barrier ultrasonic sensor — Teach-in di una barriera a riflessione a due vie

con un riflettore montato fisso

Posare il pin 5 su +U_B per circa 3 secondi
Quindi posare nuovamente il pin 5 su +U_B per circa 10 secondi

Posizionare l'oggetto sul limite della finestra prossimo al sensore (1)
Posare il pin 5 su +U_B per circa 3 secondi
Spostare quindi l'oggetto sul limite della finestra lontano dal sensore (2)
Quindi posare nuovamente il pin 5 su +U_B per circa 1 secondo

e la linea caratteristica ascendente/discendente si impostano anche via pin 5.

Teach-in di una caratteristica analogica ovvero di una finestra con due punti di contatto

Synchronisation using pin 5 — Sincronizzazione tramite il pin 5

consente l'uso contemporaneo di più sensori mic in un'applicazione. Per evitare che si influenzino reciprocamente, i sensori possono essere sincronizzati tra loro. A tale scopo, tutti i sensori devono essere collegati elettricamente tra loro attraverso il pin 5.

Se si devono sincronizzare più di 10 sensori, lo si può fare con la SyncBox1 disponibile come accessorio.

consente l'ampia parametrizzazione opzionale dei sensori mic. I sensori mic vengono collegati al PC tramite l'adattatore LinkControl LCA-2 disponibile come accessorio.
