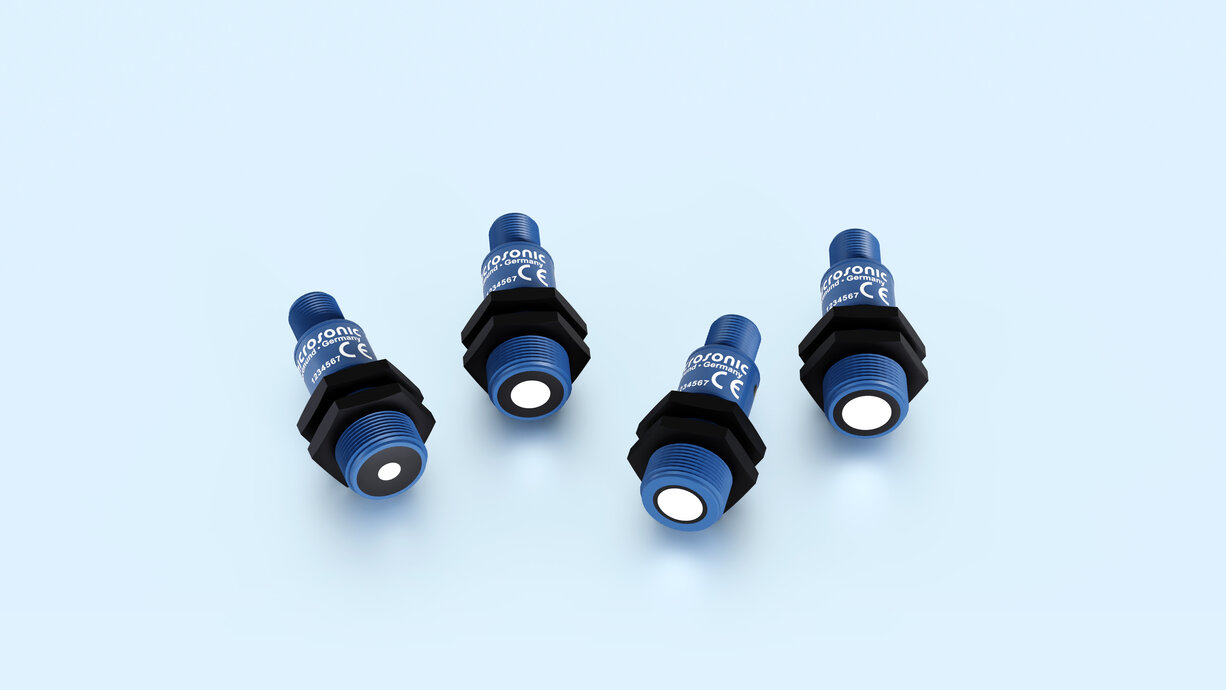

Auf dem Bild sind die nero Ultraschall-Näherungsschalter in vier verschiedenen Tastweiten zu sehen.

nero

Sensore ultrasonico M18: 4 raggi d‘azione, 2 varianti di custodia, 2 modalità.

Raggi d'azione:
  • Symbolische Darstellung eines Ultraschallsensor mit einer Tastweite von 0,15 m.0,15 m
  • Symbolische Darstellung eines Ultraschallsensor mit einer Tastweite von 0,25 m.0,25 m
  • Symbolische Darstellung eines Ultraschallsensor mit einer Tastweite von 0,35 m.0,35 m
  • Symbolische Darstellung eines Ultraschallsensor mit einer Tastweite von 1,0 m.1,0 m
Uscite:
  • Symbolische Darstellung 1 Schaltausgang
  • Symbolische Darstellung von einem Analogausgang
Custodia filettata:
Scarica dettagli del sensore Sensormatrix

Caratteristiche speciali

  • Variante con testina angolare 90°
  • Compatibilità ai requisiti UL per Canada e USA

Caratteristiche base

  • 1 uscita di commutazione a commutazione pnp o npn
  • Uscita analogica 4–20 mA o 0–10 V
  • 4 raggi d'azione con un intervallo di misura da 20 mm a 1,3 m
  • Teach-in microsonic
  • Risoluzione 0,2 mm
  • Tensione d'esercizio 10–30 V

Matrice di sensori

La matrice vi offre una panoramica dei sensori standard della serie nero. Scegliete in base al range operativo e cliccate nella matrice.

0,15 m0,15 m
0,25 m0,25 m
0,35 m0,35 m
1,0 m1,0 m
1 Schaltausgang
1 Schaltausgang
nero-15/CD
nero-25/CD
nero-35/CD
nero-100/CD
1 Analogausgang
1 Analogausgang
nero-15/CI
nero-25/CI
nero-35/CI
nero-100/CI
1 Schaltausgang
1 Schaltausgang

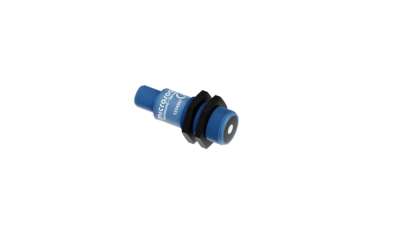

nero-15/CD
1 x pnp
nero-25/CD
1 x pnp

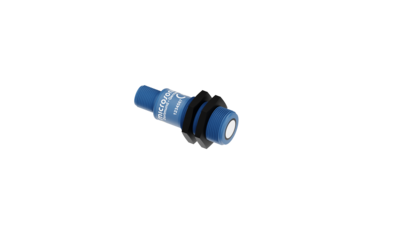

nero-35/CD
1 x pnp
nero-100/CD
1 x pnp
1 Analogausgang
1 Analogausgang
nero-15/CI
1 x analog 4-20 mA
nero-25/CI
1 x analog 4-20 mA
nero-35/CI
1 x analog 4-20 mA
nero-100/CI
1 x analog 4-20 mA

I sensori ad ultrasuoni serie »nero«

sono disponibili con un housing M18 in plastica. Esistono quattro taglie differenti di questi sensori ad ultrasuoni, che lavorano senza contatto e sono in grado di rilevare in modo affidabile oggetti da una distanza minima di 20 mm sino ad una distanza massima di 1.3 m.

Per la famiglia di sensori nero

sono disponibili 2 stadi di uscita e 4 raggi d'azione:

Symbolische Darstellung 1 Schaltausgang1 uscita di commutazione, in versione pnp oppure npn
Symbolische Darstellung von einem Analogausgang1 uscita analogica 4–20 mA o 0–10 V

I sensori con uscita di commutazione conoscono tre modalità di funzionamento:

  • punto di commutazione semplice
  • barriera a riflessione a due vie
  • modalità finestra

Teach-in di un punto di commutazione semplice

  • Posizionare l'oggetto da rilevare (1) alla distanza desiderata
  • Posare il pin 2 su +UB per circa 3 secondi
  • Quindi posare nuovamente il pin 2 su +UB per circa 1 secondo
Teach-in of a switching point
Teach-in di un punto di commutazione
Teach-in of a two-way reflective barrier ultrasonic sensor
Teach-in di una barriera a riflessione a due vie

Teach-in di una barriera a riflessione a due vie

con un riflettore montato fisso

  • Posare il pin 2 su +UB per circa 3 secondi
  • Quindi posare nuovamente il pin 2 su +UB per circa 10 secondi
Teach-in di una caratteristica analogica ovvero di una finestra con due punti di contatto

Per l'impostazione di una finestra

  • Posizionare l'oggetto sul limite della finestra prossimo al sensore (1)
  • Posare il pin 2 su +UB per circa 3 secondi
  • Spostare quindi l'oggetto sul limite della finestra lontano dal sensore (2)
  • Quindi posare nuovamente il pin 2 su +UB per circa 1 secondo

I contatti NA/NC

e la linea caratteristica ascendente/discendente si impostano anche via pin 2.

Un LED verde e uno giallo

indicano lo stato dell'uscita e supportano il Teach-in microsonic.
