IO-Link

Der neue Standard unterhalb der Feldbusebene

Mit der IO-Link-Schnittstelle in unseren Ultraschallsensoren wurden die Voraussetzungen geschaffen, um eine lückenlose Kommunikation durch alle Ebenen der Systemarchitektur hindurch bis in den Sensor zu realisieren. Somit können Maschinen und Anlagen produktiver betrieben werden. IO-Link kann die Inbetriebnahme und Wartung einer Maschine oder Anlage enorm vereinfachen.

Sensoren mit IO-Link

IO-Link im Detail

Nach dem Einschalten ist der Sensor immer im SIO-Modus (Standard-I/O-Modus) und verhält sich wie ein ganz normaler Ultraschall-Näherungsschalter mit Push-Pull-Ausgangsstufe.

Eine IO-Link-fähige Steuerung kann den Ultraschallsensor mit dem so genannten Wakeup-Signal in den Kommunikationsmode oder IO-Link-Modus versetzen. Jetzt kann die Steuerung Prozessdaten und Servicedaten mit dem Sensor austauschen.

Push-Pull-Ausgangsstufe ermöglicht Wechsel vom SIO-Mode in den IO-Link-Modus

Ein IO-Link-Master kann über einen oder mehrere Ein- und Ausgänge verfügen. An jedem E/A ist immer nur ein IO-Link-Gerät angeschlossen. Der Anschluss der Sensoren erfolgt über Standard-3-Leiter-Kabel. Diese ungeschirmte Leitung darf bis zu 20 m lang sein.

Dank der vollständigen Kompatibilität zum SIO-Modus (Standard-IO-Modus) ist auch ein gemischter Betrieb möglich: An einem Master können einige Sensoren im IO-Link und andere im SIO-Modus betrieben werden.

Die durchgängige Kommunikation erlaubt die Übertragung von Prozessdaten und Servicedaten zwischen Sensoren und der Steuerung.

Ein IO-Link-System besteht aus IO-Link-Devices – meist Sensoren, Aktoren oder Kombinationen hieraus – sowie einem Standard-3-Leiter-Sensor-/-Aktorkabel und einem IO-Link-Master.

Beispiel der Systemarchitektur

Die Vorteile von IO-Link:

  • Im IO-Link-Modus werden zyklisch die gemessenen Abstandswerte an den Master übermittelt; der IO-Link-Modus kann also einen Analogausgang kostengünstig ersetzen!
  • Nach einem Sensorausfall kann die Steuerung automatisch alle Einstellungen zurück in den neuen Sensor laden.
  • Verringerter Projektierungsaufwand durch standardisierte Integration von Devices in die Steuerung über herstellerunabhängige IODD-Beschreibungsdatei
  • Reduzierte Inbetriebnahmezeiten dank zentraler Daten- und Parameterhaltung in der Steuerung
  • Höhere Anlagenverfügbarkeit durch maximale Transparenz und anlagenweite Diagnose bis hinunter in das Device

IODD-Datei und IO-Link Begleitblatt

Zu jedem IO-Link-fähigen Sensor gehört eine gerätespezifische Beschreibungsdatei, die IODD (IO Device Description). Die IODD beinhaltet Parameter in einer standardisierten Form und kann mehrere Varianten eines Sensors beschreiben. Enthaltene Parameter sind:

  • Kommunikationseigenschaften
  • Geräteparameter mit zulässigen und voreingestellten Werten
  • Identifikations-, Prozess- und Diagnosedaten
  • Gerätedaten
  • Textbeschreibung
  • Produktbild

Die IODD-Library sowie die Informationen zur Parametrisierung und die Schnittstellenbeschreibung (IO-Link Begleitblatt) sind auf der jeweiligen Sensordateiseite verfügbar. Die IODD-Library wird als zip-Datei heruntergeladen. Die gesamte IODD-Library ist auch im Downloadbereich verfügbar.

IO-Link

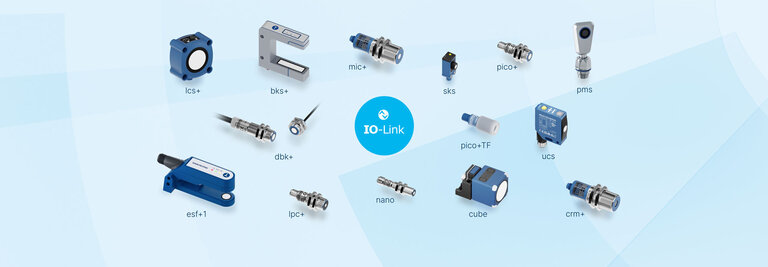

SMARTE SENSOREN MIT IO-LINK

IO-Link-Sensoren sind die Basis für schnelle, kundenspezifische Anwendungslösungen...

IO-Link im Detail
prev
next
crm+
IO-Link Badge

crm+

Füllstandssensor mit PEEK-Folie
Das Allroundtalent crm+ in rostfreiem Edelstahl und mit folienbeschichtetem Wandler.
  • 0,25 m - 6,0 m
Zur Sensorfamilie
bks+
IO-Link Badge

bks+

Ultraschall-Bahnkantensensor
Zwei Gehäusevarianten: mit 12 mm oder 40 mm Messbereich.
  • 12 mm, 40 mm
Zur Sensorfamilie
cube
IO-Link Badge

cube

Kubischer Ultraschallsensor
Einfache Befestigung ohne Werkzeug dank QuickLock-Montagehalterung.
  • 0,35 m - 3,4 m
Zur Sensorfamilie
dbk+4
IO-Link Badge

dbk+4

Ultraschall-Doppelbogenkontrolle
Der Industriestandard für die sichere Doppellagenerkennung von Papieren, Folien, Blechen oder Elektroden.
Zur Sensorfamilie
dbk+5
IO-Link Badge

dbk+5

Ultraschall-Doppelbogenkontrolle
Anwendung von Doppelbogenkontrollen bei schweren Kartonagen, Wellpappe und Kunststoffplatten.
Zur Sensorfamilie
esf+1
IO-Link Badge

esf+1

Etikettensensor im Gabelgehäuse
Der Etikettensensor esf+1 überzeugt als derzeit schnellster Sensor mit schlankem Design.
Zur Sensorfamilie
lcs+
IO-Link Badge

lcs+

Kompakter Sensor mit großer Reichweite
Zwei Tastweiten bis 8 m Messbereich.
  • 3,4 m - 6,0 m
Zur Sensorfamilie
lpc+
IO-Link Badge

lpc+

2 Ausgängen und IO-Link
Speziell für die Füllstandsmessung und Stauüberwachungan Förderbändern.
  • 0,15 m - 1,0 m
Zur Sensorfamilie
mic+
IO-Link Badge

mic+

Universell einsetzbarer Ultraschallsensor
Vier Gerätevarianten mit fünf unterschiedlichen Tastweiten.
  • 0,25 m - 6,0 m
Zur Sensorfamilie
nano
IO-Link Badge

nano

Kürzester M12-Ultraschallsensor
Mit nur 55 mm Gesamtlänge einschließlich Stecker ist er der kürzeste M12-Ultraschallsensor am Markt.
  • 0,15 m - 0,24 m
Zur Sensorfamilie
pico+
IO-Link Badge

pico+

M18 Ultraschallsensor mit 1 Schaltausgang
Zwei Gehäusevarianten: direktstrahlend oder mit Winkelkopf.
  • 0,15 m - 1,0 m
Zur Sensorfamilie
pico+TF
IO-Link Badge

pico+TF

Kleiner Ultraschall-Füllstandssensor
Berührungslose Füllstandsmessung bei chemisch-aggressiven Flüssigkeiten oder Granulaten.
  • 0,15 m - 1,0 m
Zur Sensorfamilie
pms
IO-Link Badge

pms

Edelstahlsensor im Hygenic Design
Ohne Spalten und Schmutzkanten bestens für eine intensive Reinigung und Desinfektion geeignet.
  • 0,15 m - 1,0 m
Zur Sensorfamilie
sks
IO-Link Badge

sks

Unser kleinster Ultraschallsensor
Der sks Sensor im Zuckerwürfel-Design.
  • 0,15 m
Zur Sensorfamilie
ucs
IO-Link Badge

ucs

Sturdy metal housing
Mechanisch kompatibel mit optischen Sensoren.
  • 0,15 m - 0,24 m
Zur Sensorfamilie
