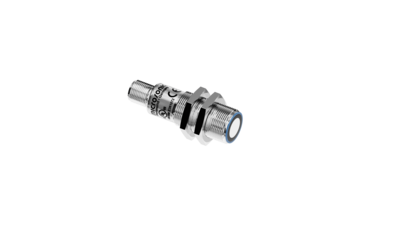

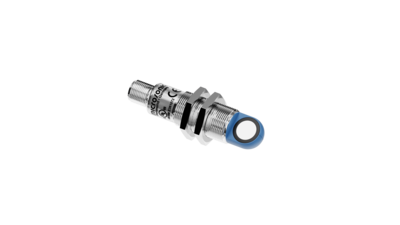

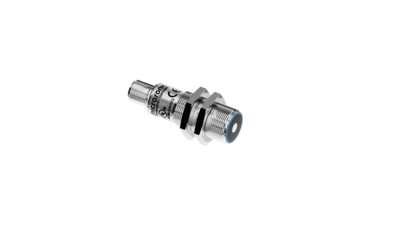

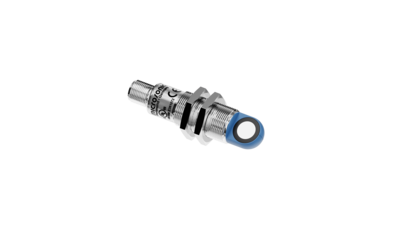

lpc+

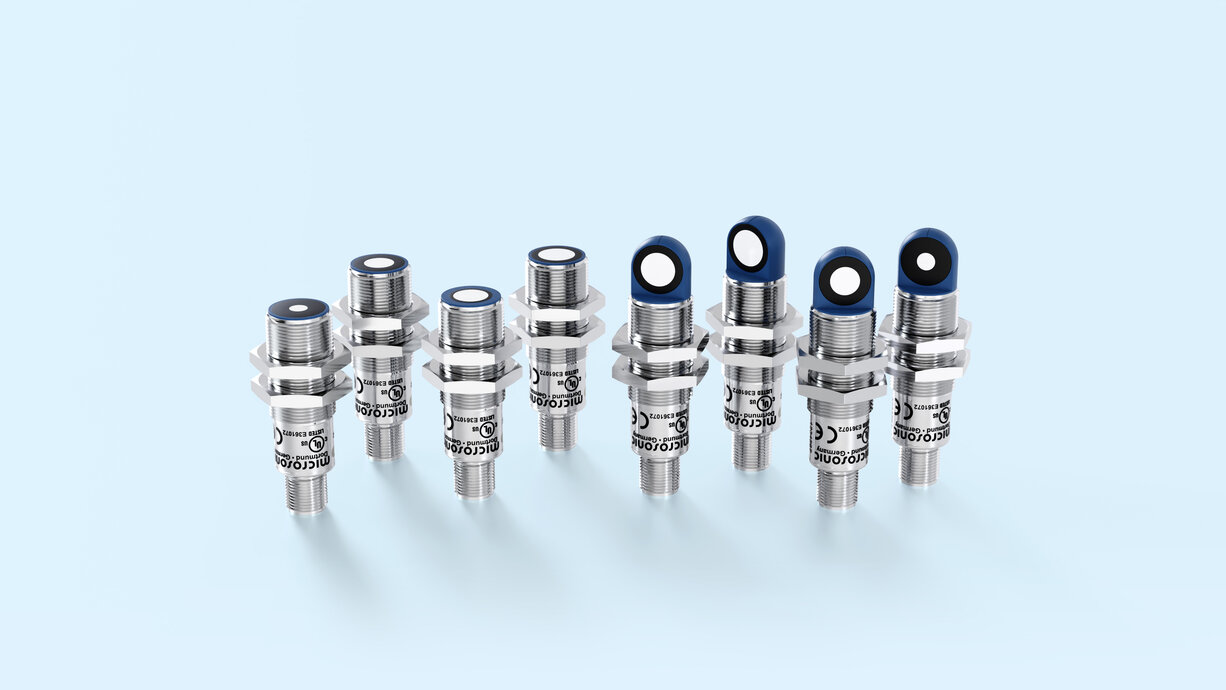

sind wahlweise mit zwei Push-Pull-Schaltausgängen oder einem Analogausgang mit einem Push-Pull-Schaltausgang ausgestattet. Die kompakte M18-Baureihe deckt mit vier Tastweiten von 20 mm bis 1,3 m ein breites Einsatzspektrum ab.

Ultraschallsensoren mit der Push-Pull-Ausgangsstufe unterstützen den SIO- und IO-Link-Mode. Die Sensoren mit Analogausgang sind wahlweise mit Stromausgang 4–20 mA oder Spannungsausgang 0–10 V verfügbar. Im SIO-Mode werden die Sensoren mithilfe der microsonic-Teach-in-Prozedur über Pin 5 eingestellt.

• einfacher Schaltpunkt
• Zweiweg-Reflexionsschranke
• Fensterbetrieb

• Zu erfassendes Objekt (1) in gewünschter Entfernung positionieren
• Pin 5 für ca. 3 Sekunden an +U_B legen
• Abschließend Pin 5 erneut für ca. 1 Sekunde an +U_B legen

mit einem fest montierten Reflektor

• Pin 5 für ca. 3 Sekunden an +U_B legen
• Abschließend Pin 5 erneut für ca. 10 Sekunden an +U_B legen

• Objekt auf der sensornahen Fenstergrenze (1) positionieren
• Pin 5 für ca. 3 Sekunden an +U_B legen
• Dann das Objekt auf die sensorferne Fenstergrenze (2) verschieben
• Abschließend Pin 5 erneut für ca. 1 Sekunde an +U_B legen

und steigende/fallende Analogkennlinie können ebenfalls über Pin 5 eingestellt werden.

erlaubt optional die umfangreiche Parametrisierung der lpc+ Sensoren. Über den als Zubehör erhältlichen LinkControl-Adapter LCA-2 werden die lpc+ Sensoren mit dem PC verbunden.

ermöglicht den gleichzeitigen Einsatz mehrerer Ipc+ Sensoren in einer Anwendung. Um eine gegenseitige Beeinflussung zu vermeiden, können die Sensoren untereinander synchronisiert werden. Hierzu sind alle Sensoren über Pin 5 elektrisch miteinander zu verbinden.

Müssen mehr als 10 Sensoren synchronisiert werden, kann dies mit der als Zubehör erhältlichen SyncBox1 realisiert werden.

in der Version 1.1. Die lpc+ Ultraschallsensoren sind mit dem Smart Sensor Profile ausgestattet, das mehr Transparenz zwischen IO-Link Devices schafft.
