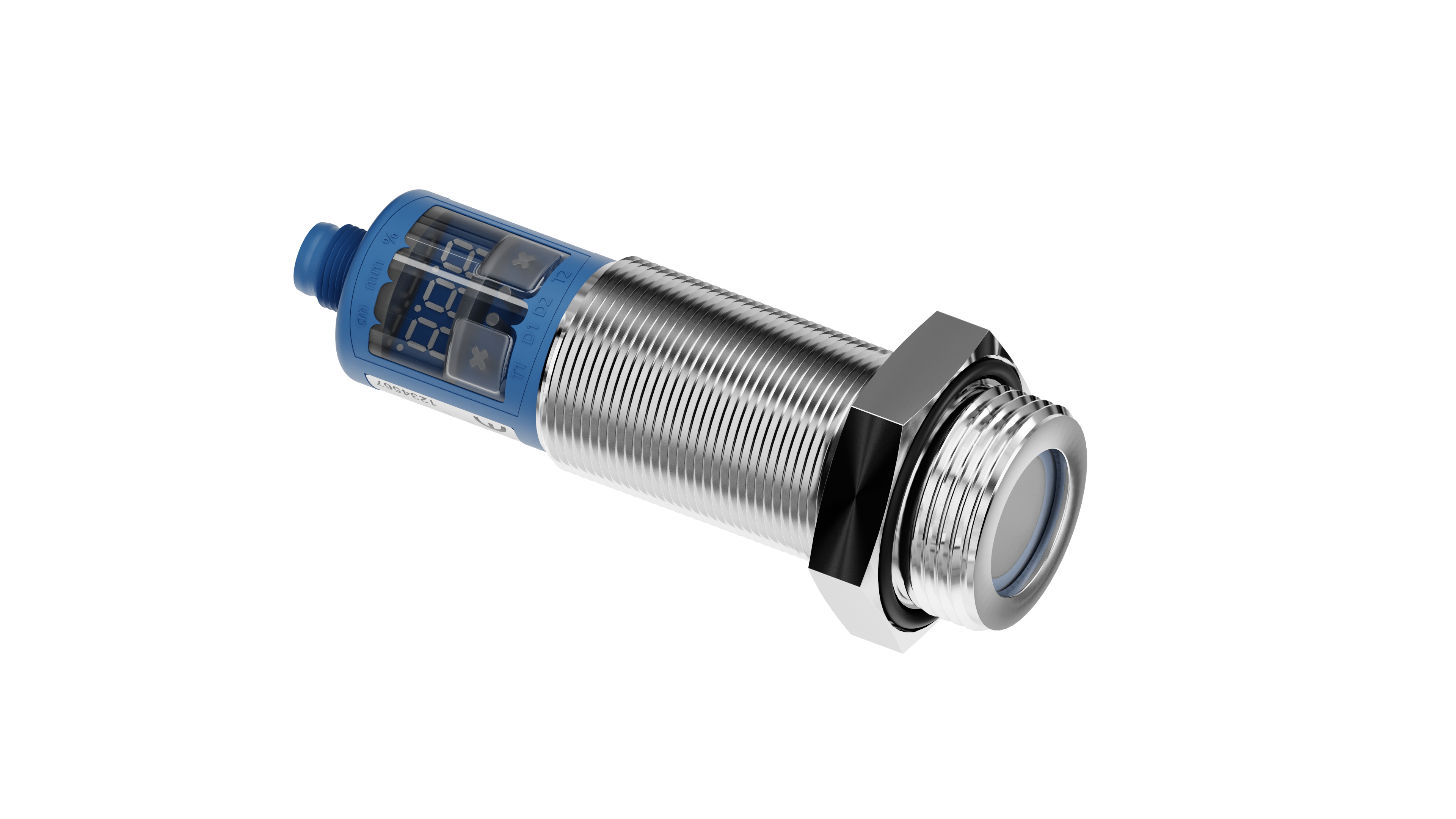

hps+130/DIU/TC/E/G1
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
1 x pnp + 1 x analog 4-20 mA / 0-10 V
200 - 5.000 mm
Prozessanschluss G1
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
analoge Distanzmessung
Reflexionsschranke
Fensterbetrieb
analoge Distanzmessung
druckfest bis 6 bar Überdruck
hohe Chemiebeständigkeit
Edelstahlausführung
Display
Prozessanschluss G1
hohe Chemiebeständigkeit
Edelstahlausführung
Display
Prozessanschluss G1
Ultraschall-spezifisch
Echo-Laufzeitmessung
180 kHz
200 mm
1.300 mm
0,18 mm bis 1,5 mm, abhängig vom eingestellten Analogfenster
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)
Elektrische Daten
9 V bis 30 V DC, verpolfest
± 10 %
≤ 80 mA
5-poliger M12-Rundsteckverbinder
Ausgänge
Analogausgang
Strom: 4-20 mA / Spannung: 0-10 V, kurzschlussfest
steigend/fallend einstellbar
Strom: 4-20 mA / Spannung: 0-10 V, kurzschlussfest
steigend/fallend einstellbar
Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
20 mm
5 Hz
160 ms
< 300 ms
Eingänge
Com-Eingang
Synchronisations-Eingang
Synchronisations-Eingang
Gehäuse
Edelstahl, Kunststoffteile: PBT, TPU
mit PTFE-Folie beschichtet, FFKM-O-Ring
IP 67
-25°C bis +70°C
-40°C bis +85°C
210 g
Ausstattung/Besonderheiten
ja
2 Taster + LED-Anzeige (TouchControl)
Teach-in und numerische Einstellung über TouchControl
LCA-2 mit LinkControl
LCA-2 mit LinkControl
ja
ja
3-stellige LED Anzeige, 2 x Dreifarben-LED
druckfest bis 6 bar Überdruck
hohe Chemiebeständigkeit
Edelstahlausführung
Display
Prozessanschluss G1
hohe Chemiebeständigkeit
Edelstahlausführung
Display
Prozessanschluss G1
Analog-Ausgänge & Sensordruck
2
