esf-1/CDF/A
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
IO-Link
-
1 x Push-Pull + 1 x pnp
gabelförmig
IO-Link
Etiketten-/Spleißerkennung
Etiketten-/Spleißerkennung
Bahnmaterial mit Grammaturen von < 20 g/m2 bis >> 400 g/m2, metallkaschiertes Papier und Folien bis 0,2 mm Dicke, Selbstklebefolien, Etiketten auf Trägermaterial
IO-Link
Smart Sensor Profile
Smart Sensor Profile

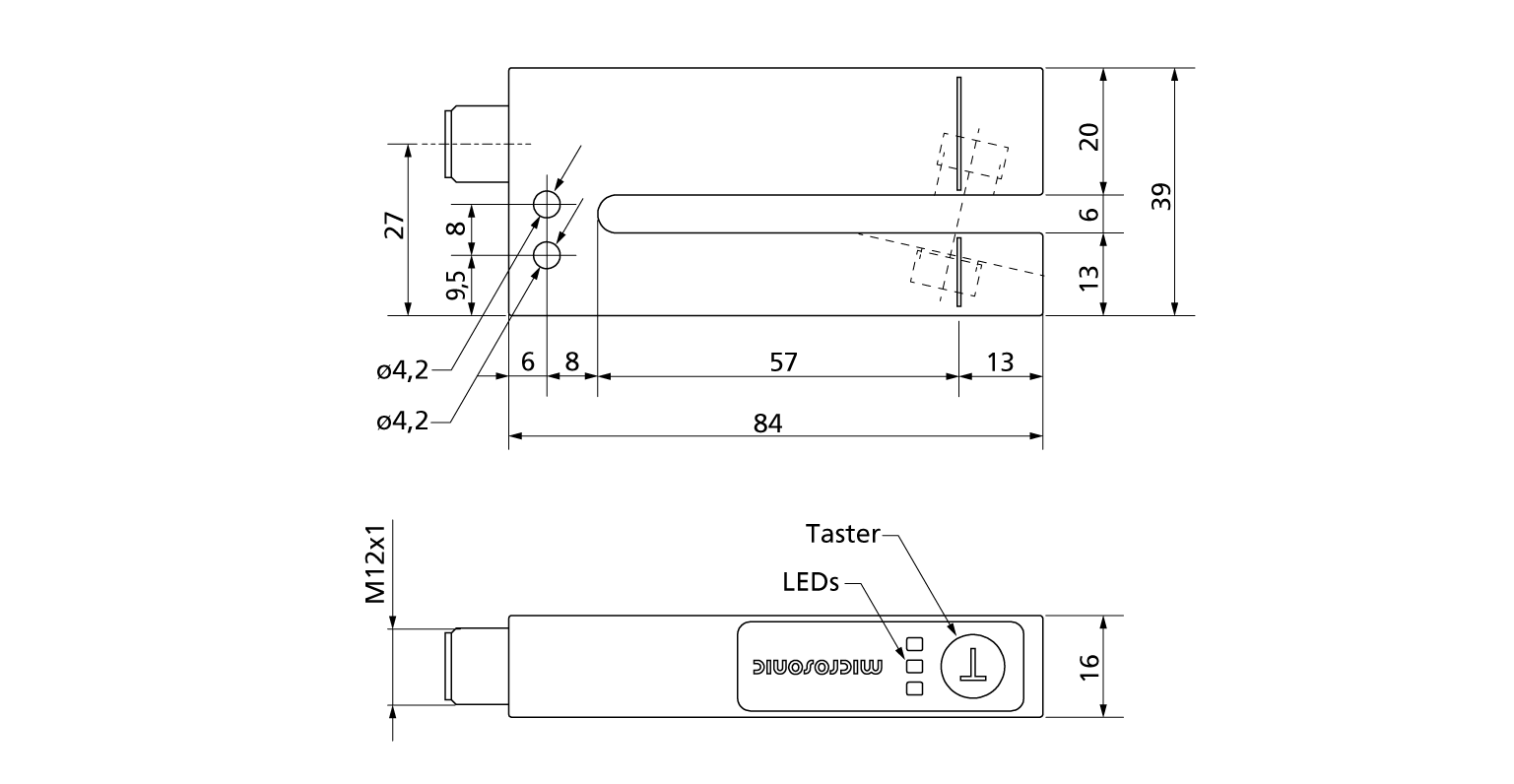

Technische Daten - Mechanik
6 mm
70 mm
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
500 kHz
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
5-poliger M12-Rundsteckverbinder
Ausgänge
Schaltausgang
Etikett/Spleiß erkannt
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Etikett/Spleiß erkannt
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
Etikett/Spleiß erkannt
Bahnriss
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Etikett/Spleiß erkannt
Bahnriss
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
300 µs bis 2,25 ms, abhängig vom Material
< 300 ms
Eingänge
Com-Eingang
Synchronisations-Eingang
Teach-in-Eingang
Synchronisations-Eingang
Teach-in-Eingang
Gehäuse
Aluminium eloxiert
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
80 g
größere Gabelweite/-Tiefe
Ausstattung/Besonderheiten
1 Taster
Com-Eingang
Teach-in und QuickTeach über Taster
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
IO-Link
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
IO-Link
ja
1 x LED grün: Betrieb, 1 x LED gelb: Schaltzustand Pin 4, 1 x LED rot: Schaltzustand Pin 2
IO-Link
Smart Sensor Profile
Smart Sensor Profile
IO-Link
esf-1/CDF/A
16950
ja
COM2 (38,4 kBaud)
4 ms
32 Bit PDI
Bit 0: Ausgangszustand Pin 4; Bit 1: Ausgangszustand Pin 2; Bit 2: Bahnriss; Bit 8-15: Skala (Int. 8); Bit 16-31: Messwert (Int. 16)
SP1 Teach-in, SP2 Teach-in, Werkseinstellungen
Ja
IODD Version 1.1
