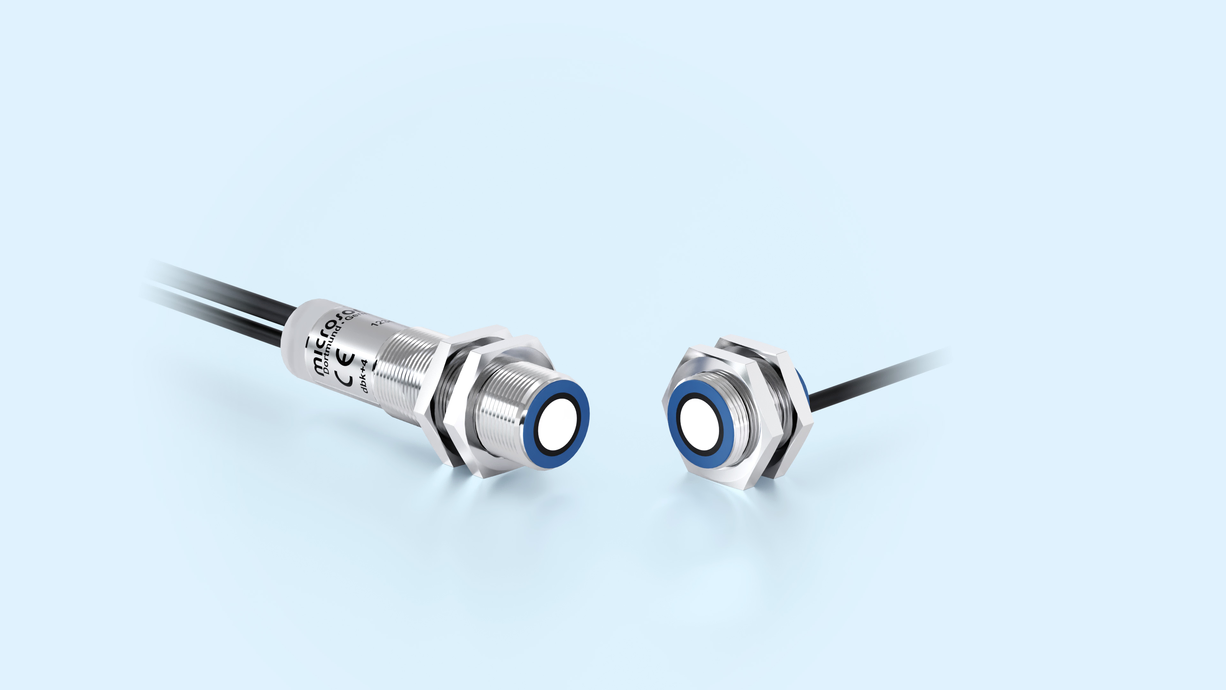

dbk+4

de la détection de doubles feuilles est de détecter deux ou plusieurs feuilles superposées.

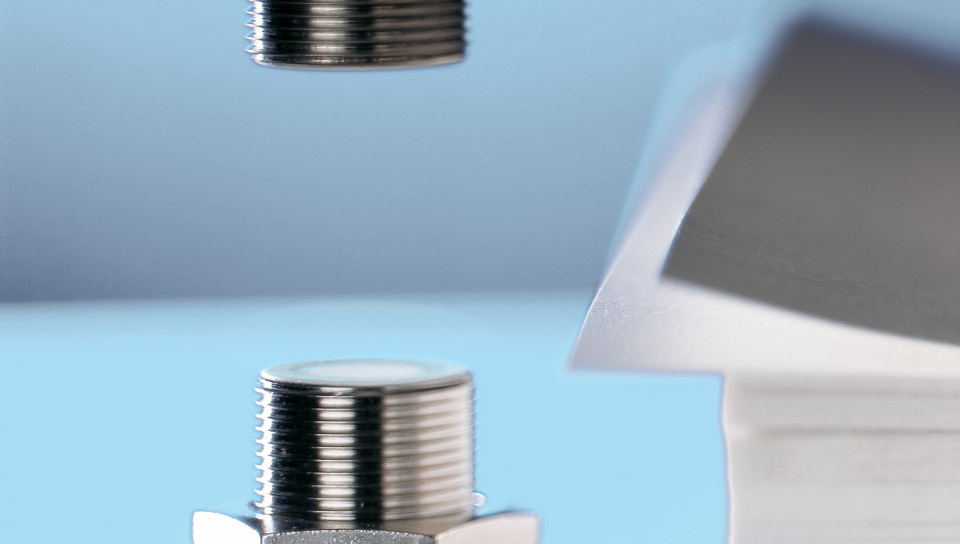

Le signal émis par un émetteur d’ultrasons à très haute fréquence situé sous la feuille fait vibrer cette dernière. Les vibrations provoquent sur l’autre face de la feuille la propagation d’une onde sonore très faible, qui est traitée par le récepteur d’ultrasons opposé à l’émetteur. S'il y a deux feuilles superposées, le signal est si faible qu’il a du mal à parvenir jusqu’au récepteur.

Mais le dbk+4 sait reconnaître une feuille double, simple ou erronnée.

Le nouveau dbk+4 a 3 entrées dont les 3 zones de travail peuvent être sélectionées. Le gamme de travail standard pour le papier couvre une gamme de poids de 20 g/m² à 1 200 g/m². Les matériaux extrêmement minces tels que le papier d'impression de la Bible avec un poids inférieure à 20 g/m² sont scannés en utilisant le mode "Mince". Pour les cartons ondulés et cartons fins est disponible le mode „Épais“. Les zones de travail en cours peuvent être a tout moment modifiées. Elles ne nécessitent pas d´apprentissage spécifique. Si les 3 entrées de contrôle restent déconnectées, le dbk+4 fonctionne dans la plage de fonctionnement standard. De ce fait, il balaye déjà un très large éventail de matériaux.

La fonction Teach-in est en outre disponible pour les matériaux qui ne peuvent pas être scannés avec l'une des trois gammes de travail. Le Teach-in s'effectue en insérant une seule feuille dans le contrôleur de doubles-feuilles. L'entrée de commande C3 est alors placée au niveau logique 1 pendant au moins 3 secondes. Les matériaux avec des éléments non homogènes doivent être déplacés pendant la phase de Teach-in afin que les dbk + 4 les détectent. Le succès de l'opération de Teach-in est affiché par une LED verte. Le matériel peut maintenant être scanné. Le Teach-in permet de scanner du papier ultra-fin (papier japonais) avec un film d'eau.

La distance recommandée lors du montage entre l’émetteur et le récepteur est de 40 mm (ou 20 mm pour dbk+4/M12/3CDD/M18 E+S). Si nécessaire, cette distance peut varier selon la situation entre 40 et 60 mm. Cela peut se réaliser lors de la première mise en service par un simple processus d’apprentissage ou sur le paramétrage du logiciel de contrôle de liaison.

Pour les papiers ainsi que les films minces, le contrôle se fera perpendiculairement au matériau afin que le battement ne porte pas atteinte au fonctionnement. Dans le cas de cartes fines ou ondulées, de tôles minces, de gaufrettes ou de films plastiques plus épais (par exemple, des cartes de crédit), le dbk+4 doit être monté avec un angle d'inclinaison spécifique.

Le dbk+4 peut être paramétré à l'aide du logiciel LinkControl. Le dbk+4 est connecté à l'adaptateur LCA-2 du LinkControl, en utilisant un câble USB qui relie le LCA-2 au PC.

• Distance de travail entre l’émetteur et le récepteur
• Ouverture/fermeture du contrôle de feuille-double
• Ouverture/fermeture du contrôle de feuille simple
• Déclenchement du mode piloté : ON/OFF
• Émetteur piloté central : Baisse/hausse
• Niveau de l’émetteur : Fortement/faiblement actif
• Mise en marche de la détection de double feuille-double
• Arrêt de la détection de double feuille-double
• Seuils de valeurs pour les domaines de travail

Les capteurs à ultrason détecteur de double feuilles dbk+4 prennent en charge l'IO-Link dans sa version 1.1.4 ainsi que le profil Smart Sensor.

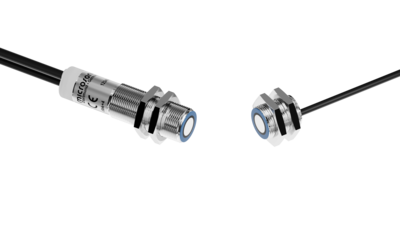

Pour toutes situations de montage

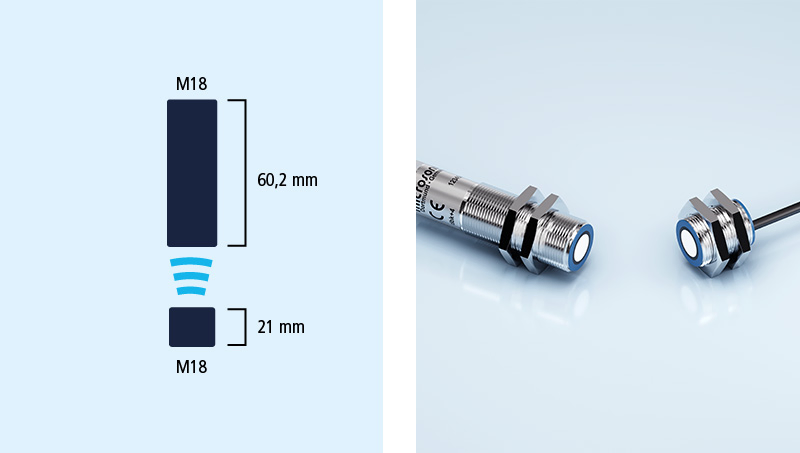

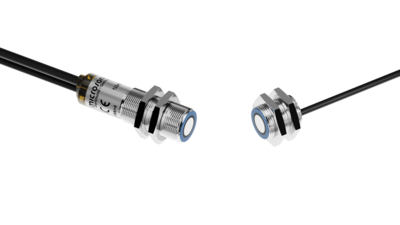

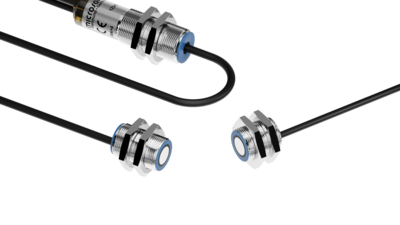

Le récepteur et l’ensemble de l’évaluation électronique sont contenus dans un boîtier fileté M-18 de seulement 60,2 mm. L’émetteur est quant à lui contenu dans un boîtier fileté M18 x 21 mm et est relié par 2 boches à l’émetteur.

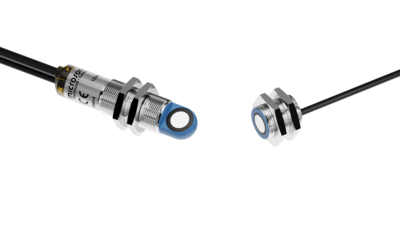

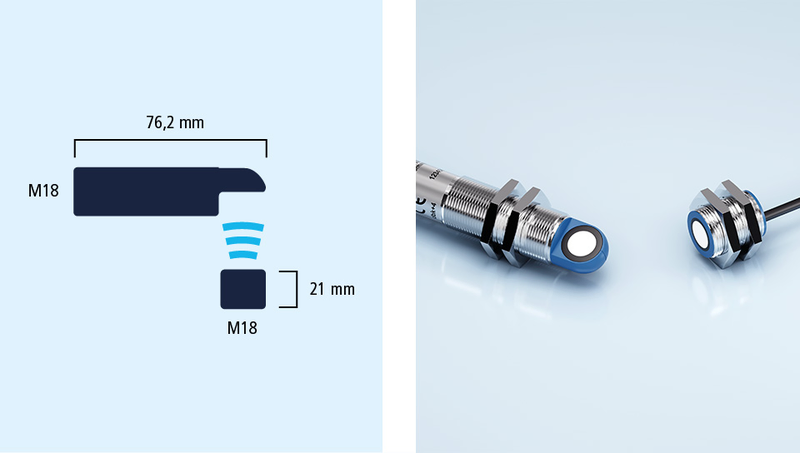

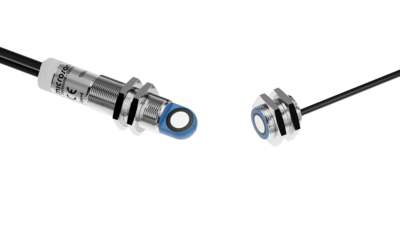

Semblable au standard, il bénéficie en plus d’un angle de balayage de 90° par rapport au boîtier fileté M18.

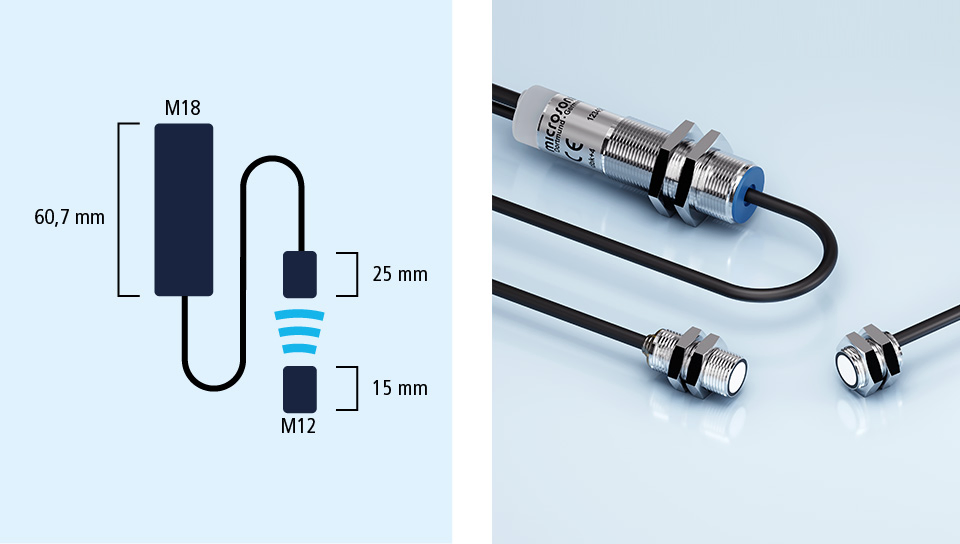

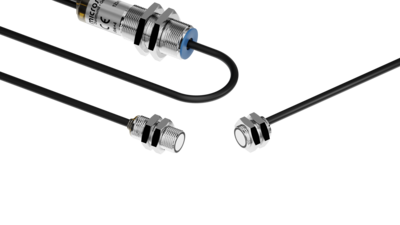

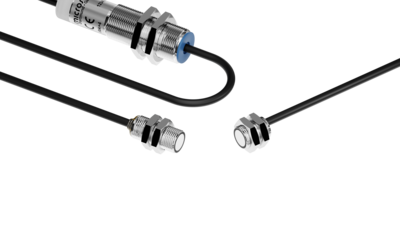

Dans la variante à tête M12 se réalise la distance de travail optimale entre l’émetteur et le récepteur et qui est de 20 mm
