Les capteurs à ultrasons lcs+
ont un boîtier parallélépipédique en matière plastique avec quatre trous de fixation.
Les capteurs sont listés aux normes UL applicables et aux exigences UL pour le Canada et les États-Unis.
lcs+

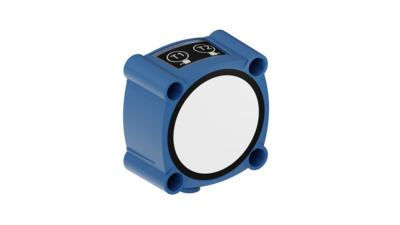

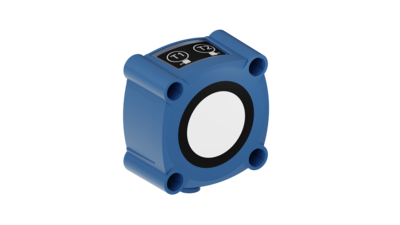

Le capteur à ultrasons lcs+ entre dans un boitier cubique compact – avec sortie analogique ou tout ou rien + IO-Link.
portées de détection:
3,4 m
6,0 m
Sorties:
cubique:
Points forts
- Dimensions de boîtier uniquement 62 mm x 62 mm x 37.5 mm
- Interface IO-Link pour supporter la nouvelle norme industrielle
- Smart Sensor Profiles une plus grande transparence entre les appareils IO-Link
- Synchronisation et fonctionnement en mode multiplexé pour le fonctionnement simultané d'un maximum de dix capteurs dans un espace très réduit
- Portée limite de 8 m
- UL pour les normes de sécurité canadiennes et américaines
Caractéristiques essentielles
- 1 sortie de commutation Push-Pull ou 2 sorties de commutation en version pnp
- Sortie analogique de 4–20 mA et 0–10 Vavec commutation automatique entre sortie de courant et sortie de tension
- Teach-in microsonic par les boutons-poussoirs T1 et T2
- Résolution de 0,18 mm à 2,4 mm
- Compensation de température
- Tension de service de 9–30 V
- LinkControl pour le réglage des capteurs sur le PC
Matrice de capteurs standard
La matrice fournit une vue d’ensemble des capteurs standards de la famille lcs+. Faites votre choix en fonction de la plage de fonctionnement et des sorties disponibles puis cliquez dans la matrice.
3,4 m6,0 m
1 Schaltausgang IO-Link
2 Schaltausgaenge
1 Analogausgang
1 Schaltausgang IO-Link
1 Analogausgang
Deux diodes lumineuses
indiquent tous les états de fonctionnement.
Les boutons-poussoirs T1 et T2
permettent de régler les capteurs lcs+ (Teach-in).
Trois niveaux de sortie sont disponibles :
1 sortie de commutation Push-Pull selon la technique de commutation pnp ou npn avec interface IO-Link
2 sorties de commutation
1 sortie analogique 4–20 mA ou 0–10 VLes capteurs lcs+ avec sortie de commutation sont dotés de trois modes de fonctionnement:
- Point de commutation simple
- Barrière à réflexion deux voies
- Mode fenêtre
Teach-in d’un point de commutation simple
- Positionner l'objet (1) à détecter à la distance souhaitée
- Appuyer pendant env. 3 secondes sur le bouton-poussoir T2
- Appuyer ensuite de nouveau sur le bouton-poussoir T2 pendant env. 1 seconde
Teach-in d'une barrière à réflexion à deux voies
avec un réflecteur fixe
- Appuyer pendant env. 3 secondes sur le bouton-poussoir T1
- Appuyer ensuite de nouveau sur le bouton-poussoir T1 pendant env. 10 secondes
Pour le réglage d’une fenêtre
- Positionner l'objet sur la limite de fenêtre près du capteur (1)
- Appuyer pendant env. 3 secondes sur le bouton-poussoir T1
- Déplacer ensuite l'objet sur la limite de fenêtre éloignée du capteur (2)
- Appuyer ensuite de nouveau sur le bouton-poussoir T1 pendant env. 1 seconde
Pour le réglage d'une fenêtre
à deux points de commutation, il convient de procéder de la même manière avec une sortie de commutation.
Une synchronisation simple
Dans le cas d'applications nécessitant plu-sieurs capteurs ultrasons lcs+, il est possible de synchroniser les capteurs afin d'éviter qu'ils ne s'influencent mutuellement. Pour cela, tous les capteurs doivent être reliés électriquement par la broche 5.
La SyncBox1 , disponible en option permet de synchroniser plus de 10 capteurs.
Les capteurs analogiques
contrôlent la charge raccordée à la sortie et commutent automatiquement sur une sortie de courant de 4–20 mA ou une sortie de tension de 0–10 V. Ceci garantit une manipulation extrêmement aisée.
Les NO/NF et la courbe caractéristique analogique ascendante/descendante
et la courbe caractéristique analogique ascendante/descendante peuvent également être réglés par l’intermediaire des boutons-poussoirs.
LinkControl
permet en option le paramétrage étendu des capteurs à ultrasons lcs+. Les capteurs lcs+ sont raccordés au PC à l’aide de LinkControl-Adapter LCA-2 disponible en tant qu’accessoire.
IO-Link
Les capteurs à ultrasons lcs+340/F/A et lcs+600/F/A disposent d’une sortie de commutation pousser-tirer et prennent en charge l'IO-Link dans sa version 1.1 ainsi que le profil Smart Sensor.
Vous avez des exigences particulières?
Rien d’aussi simple que ça.
Avec nous, vous pouvez facilement trouver votre solution. Parlez nous de votre application: Pascal Kraszewski, Ingénieur Commercial France: M 07 81 00 50 28.
