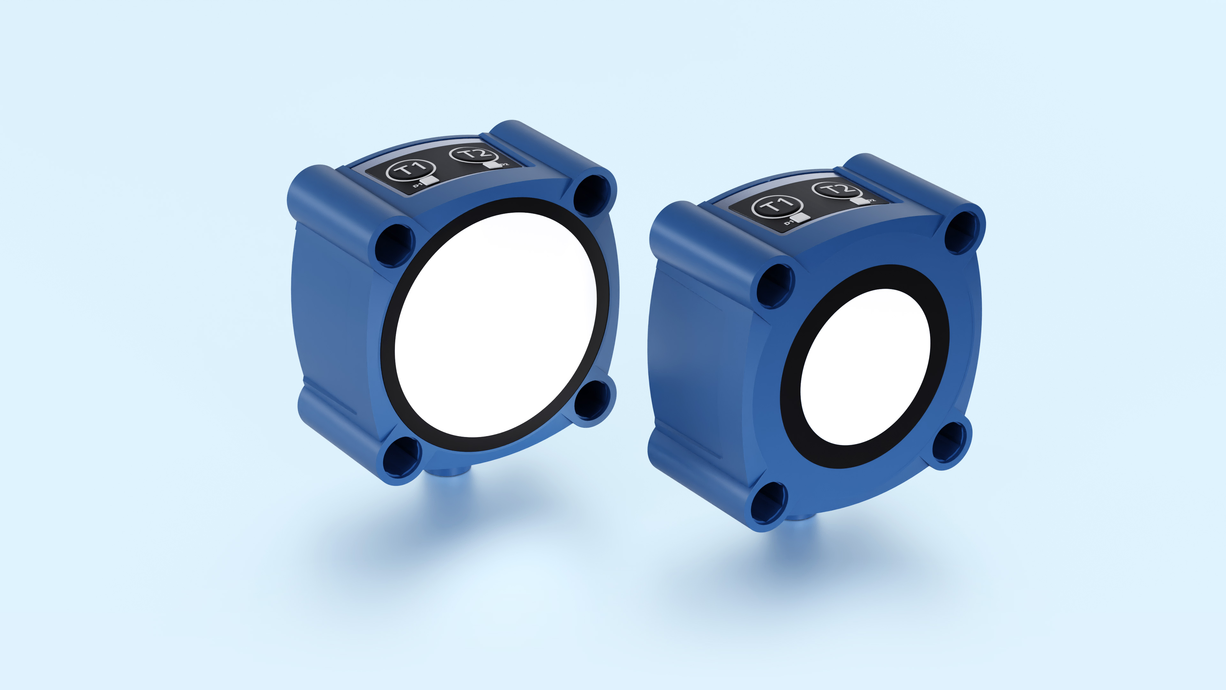

lcs+ Ultraschall-Abstandssensoren

lcs+

最新的lcs+系列超声波传感器为方形外壳，可选择模拟量或开关量输出+IO-Link接口。

检测范围
  • Symbolische Darstellung eines Ultraschallsensor mit einer Tastweite von 3,4 m.3.4 m
  • Symbolische Darstellung eines Ultraschallsensor mit einer Tastweite von 6,0 m.6.0 m
输出量
  • Symbolische Darstellung 1 Push-Pull-Schaltausgang in pnp- und npn-Schaltungstechnik mit IO-Link-Schnittstelle
  • Symbolische Darstellung 2 Schaltausgänge
  • Symbolische Darstellung von einem Analogausgang
Cuboidal:
下载传感器详细信息 Sensor matrix

主要特点

  • 外形尺寸 只有 62 mm x 62 mm x 37.2 mm
  • 支持IO-Link接口支持最新的工业标准
  • Smart Sensor Profiles more transparency between IO-Link Devices
  • 自动同步和异步工作 最大可支持十个传感器近距离同时工作
  • 最大检测距离8 m
  • UL认证符合加拿大和美国安全标准

UL认证符合加拿大和美国安全标准

  • 1个开关量推挽输出或者2个开关量PNP输出
  • 模拟量输出4–20 mA和0–10 V 相互间可自动切换
  • 可以使用T1或T2按钮来进行microsonic的Teach-in
  • 0.18 mm – 2.4 mm 分辨率
  • 温度补偿
  • 9–30 V 工作电压
  • LinkControl可以通过连接电脑来配置传感器参数

Sensor matrix

The sensor matrix gives an overview of standard sensors from lcs+ family. Make your choice based on operating range and available outputs and click in the matrix.

3.4 米3.4 米
6.0 米6.0 米
1 Schaltausgang IO-Link
1 Schaltausgang IO-Link

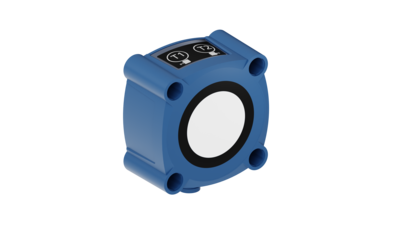

lcs+340/F/A

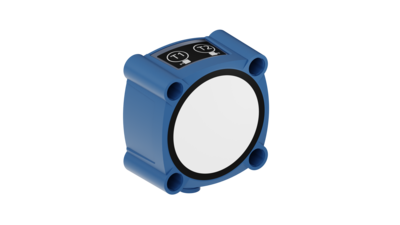

lcs+600/F/A
2 Schaltausgaenge
2 Schaltausgaenge
lcs+340/DD
lcs+600/DD
1 Analogausgang
1 Analogausgang
lcs+340/IU
lcs+600/IU
1 Schaltausgang IO-Link
1 Schaltausgang IO-Link
lcs+340/F/A
1 x Push-Pull IO-Link
lcs+600/F/A
1 x Push-Pull IO-Link
2 Schaltausgaenge
2 Schaltausgaenge
lcs+340/DD
2 x pnp
lcs+600/DD
2 x pnp
1 Analogausgang
1 Analogausgang
lcs+340/IU
1 x analog 4-20 mA
lcs+600/IU
1 x analog 4-20 mA

lcs+系列超声波传感器

有一个带四个安装孔的立方形塑料外壳。
The sensors are Listed to applicable UL Standards and requirements by UL for Canada and the US.

两个LED

指示所有的工作状态

两个示教按键T1和T2

方便对lcs+传感器进行配置(teach-in)。

有三种输出方式可供选择：

Symbolische Darstellung 1 Push-Pull-Schaltausgang in pnp- und npn-Schaltungstechnik mit IO-Link-Schnittstelle1 Push-Pull switching output with pnp or npn switching technology with IO-Link interface
Symbolische Darstellung 2 Schaltausgänge2 pnp switching outputs
Symbolische Darstellung von einem Analogausgang1 analogue output 4–20 mA or 0–10 V

带开关量输出的Ics+传感器提供三种工作模式:

  • 单开关点模式
  • 反射板模式
  • 窗口模式

对单开关点模式的自学习

  • 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到
  • 按住按键T2大约3 秒钟
  • 再次按住按键T2大约1秒钟
Teach-in of a switching point
单开关点模式的自学习
Teach-in of a two-way reflective barrier ultrasonic sensor
反射板模式的自学习

反射板模式的自学习

使用一个固定反射物

  • 按住按键T1大约3 秒钟
  • 再次按住按键T1大约10秒钟

窗口模式的配置

  • 将被测物体放置于窗口的近点(1) 处
  • 按住按键T1大约3 秒钟
  • 然后将被测物体移动到窗口的远点(2)处
  • 再次按住按键T1大约1秒钟

常闭/常开

和模拟特性曲线的递增/递减也可以通过teach-in 按键设置。

对一个模拟量特性或两个开关点的窗口模式的自学习
Synchronisation using pin 5
使用Pin 5脚进行同步

易于同步

若干个lcs+传感器可以在一些应用中近距离安装运行，通过同步来防止它们间的相互干扰。 为了达到这个目的，需要将所有传感器的pin5连接在一起，激活传感器的同步功能。 如果超过10个传感器必须进行同步，需要使用同步箱来实现， 同步箱是有效的配件。

模拟量输出的传感器

通过检查连接在输出端的负载，然后自动切换4–20 mA电流输出或0–10 V电压输出来确保数据处理的便利。通过检查连接在输出端的负载

常闭/常开

和模拟特性曲线的递增/递减也可以通过teach-in 按键设置。

LinkControl

lcs+系列超声波传感器可以选择性的进行参数设置，LCA-2连接控制适配器作为配件，可以用于lcs+系列传感器和电脑之间的连接。

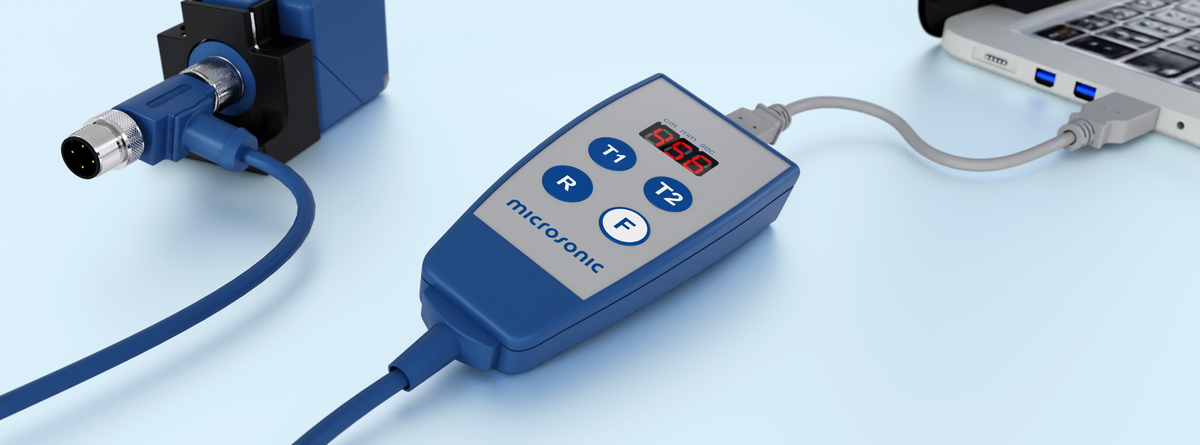

Sensor über LCA-2 für die Programmierung am PC angeschlossen
传感器通过LCA-2连接到电脑进行编程

IO-Link

Ultrasonic sensors lcs+340/F/A and lcs+600/F/A have a Push-Pull switching output and support IO-Link in version 1.1 as well as the Smart Sensor profile.
