bks

是一种检测不透声波材料例如箔片和纸张的边缘的槽型传感器。 这就是为什么bks能理想的检测高度透明的箔片，感光材料，透明度不同和表面有灰尘堆积的纸质材料。

工作范围相当于8 mm (±4 mm).

The functional principle

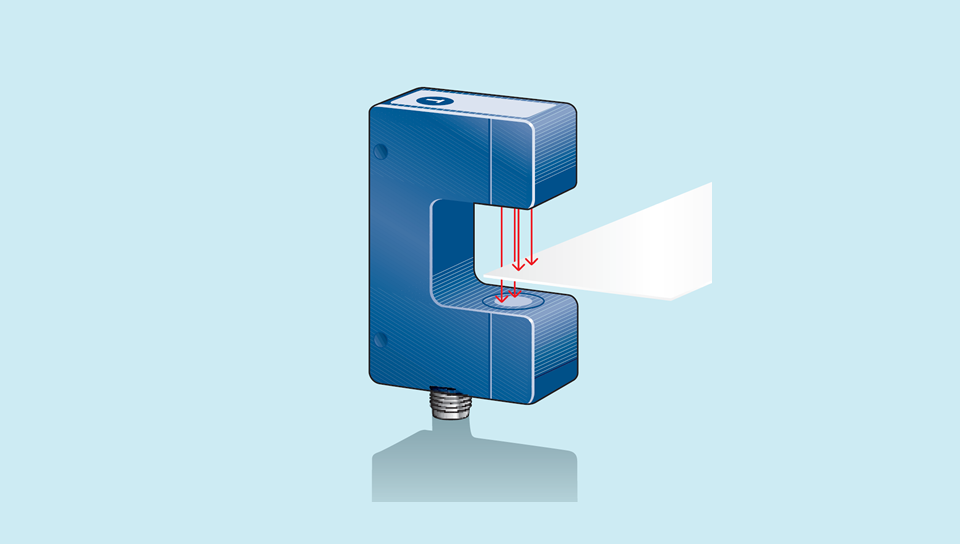

槽的下方配备了超声波传感器，周期性的发出短声波脉冲，而安装在槽上方的超声波接收器进行检测。材料进入槽覆盖声波导致接收信号衰减，通过内部电路进行处理计算。依赖覆盖的程度来输出模拟量信号。

An analogue signal is output in dependence of the coverage degree.

通过传感器顶部的Teach-in按钮，可以设置边缘控制的零点位置。对于校准这里有两种选择：

• 将被测材料完全撤出传感器
• 按住按钮近三秒直到两个黄色的LED交替闪烁，设置完毕。或是
• 将被测材料按传感器上两个标线放入槽内，确保50%的声波覆盖。
• 然后按住按钮近10秒直到两个黄色的LED常亮，设置完毕。

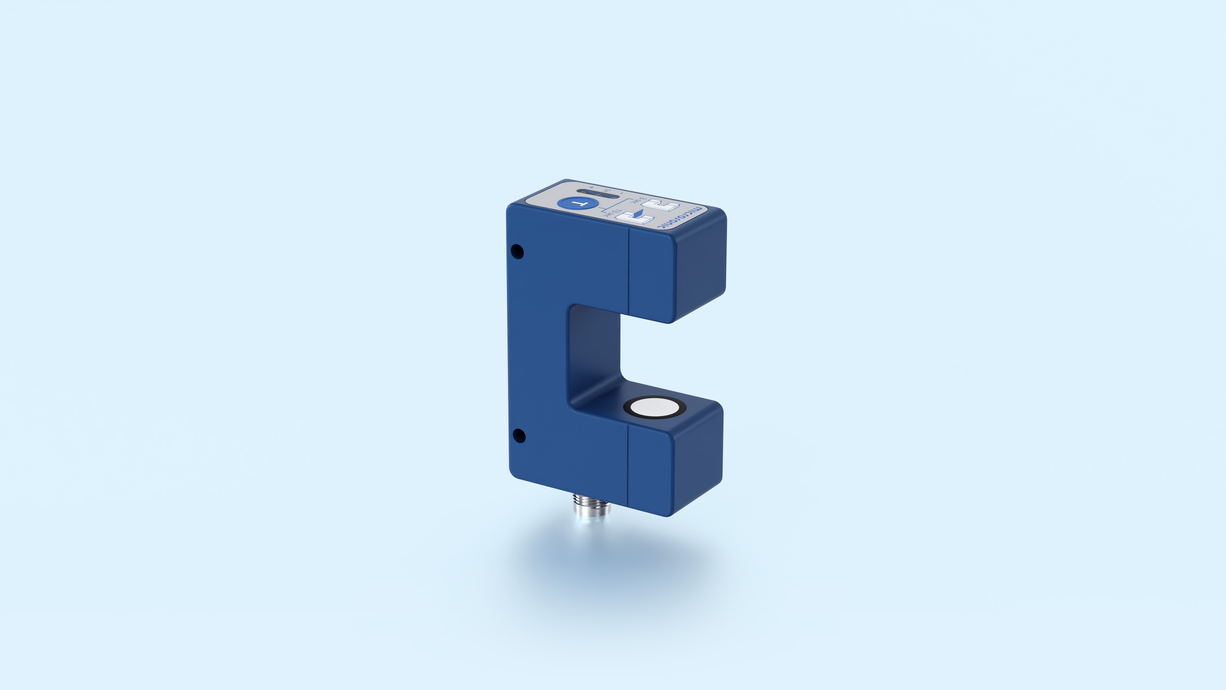

bks边缘传感器的槽宽30mm，槽深33mm.其他槽宽度和深度可根据需求定制。外壳边上需配备两个平行的孔便于传感器的安装。通过M12接插件进行电气连接。

指示槽内被测物体的位置。检测感光材料时，LED也可以关掉。

bks预先已调整好，可直接使用。它可选择通过LinkControl适配器 LinkControl-adapter LCA-2 和L LinkControl 软件进行综合参数化设置（见附件）。
