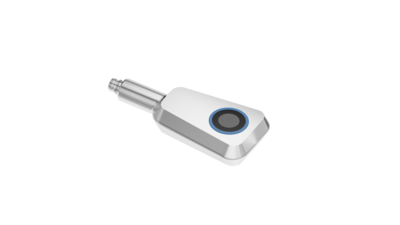

pms

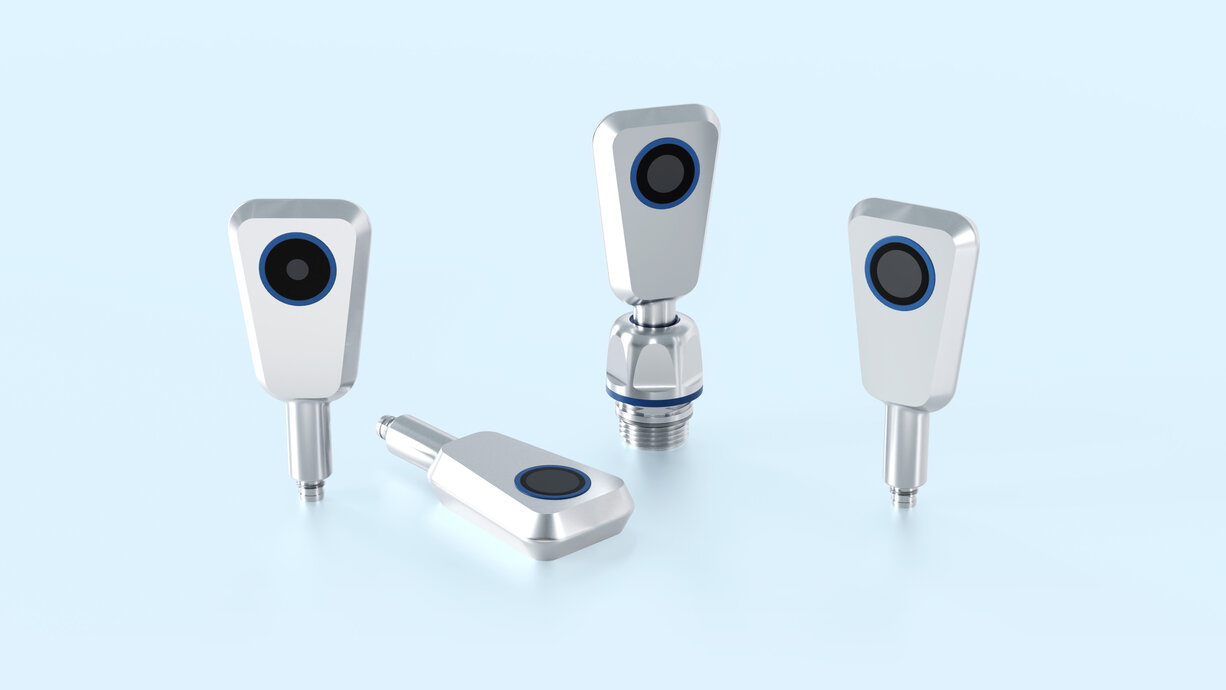

sont conçus pour les exigences hygiéniques les plus exigeantes conformément aux directives EHEDG. On dispose de deux versions du capteur : tige adaptatrice D12 et prise à baïonnette D12. La tige adaptatrice normalisée version D12 est montée avec un raccord vissé hygiénique BF-pms/A1 ou un clip de montage adéquat.

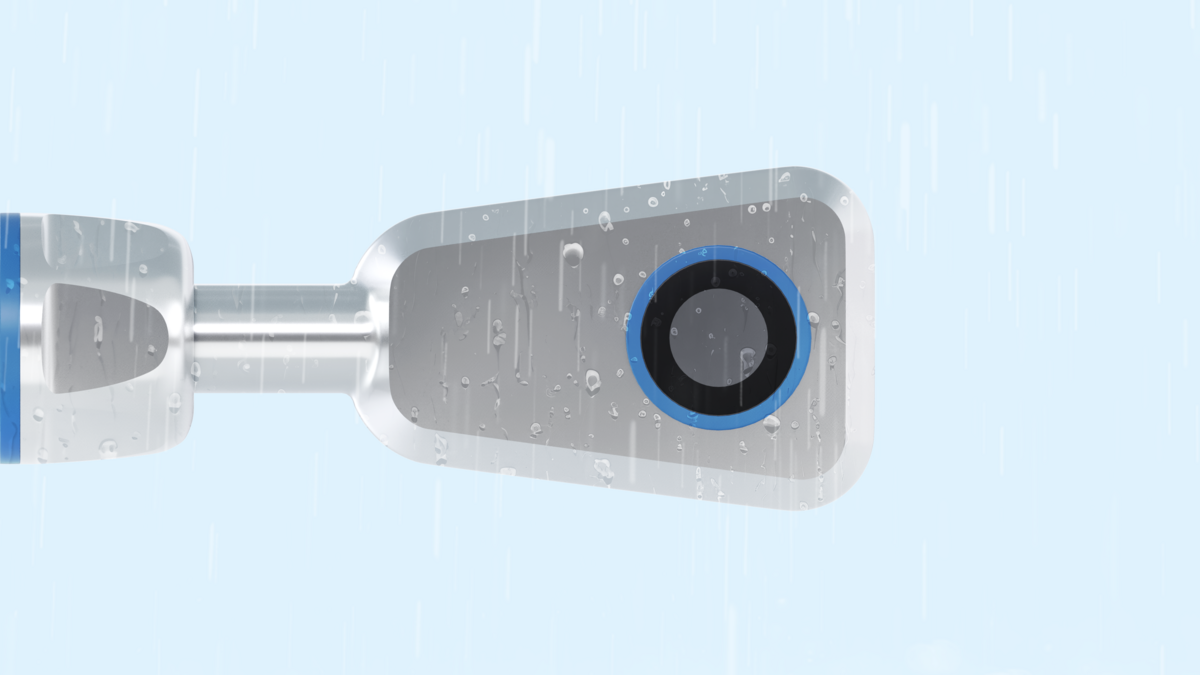

La conception innovante du boîtier en acier inoxydable assure que le capteur pms n’a pas de surfaces horizontales dans presque toutes les positions d’installation concevables. Même avec une installation horizontale du capteur hygiénique pour mesurer verticalement vers le bas, le côté arrière du boîtier conserve un angle ≥ 3°. Les fluides de nettoyage peuvent être drainés hors du boîtier en toute sécurité.

Le boîtier en acier inoxydable lisse possède une profondeur de rugosité de Ra < 0,8 µm et n’a pas de crevasses et de bords salissants. Outre la conception du capteur, le bon matériau est crucial. Le transducteur ultrasonique est protégé par une feuille PTFE et résiste aux agents nettoyants et désinfectants agressifs. Le pms possède une endurance élevée et est certifié ECOLAB.

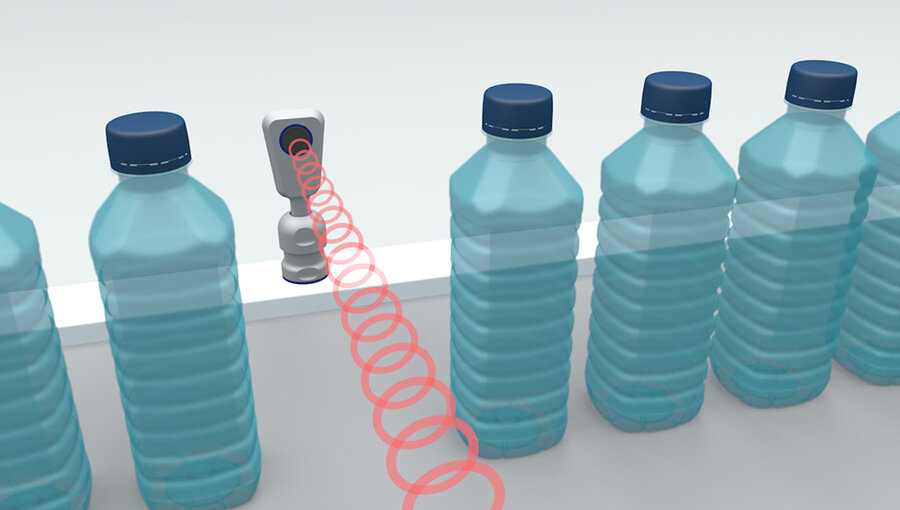

Le capteur à ultrasons pms détecte les bouteilles en verre et en PET en mode de fonctionnement et résiste aux intervalles de nettoyage des machines d’embouteillage. Le capteur est monté avec le support du capteur hygiénique BF-pms/A1. Par exemple, pms-25/F ... avec sortie de commutation push-pull pour compter les bouteilles.

Dans l’industrie pharmaceutique

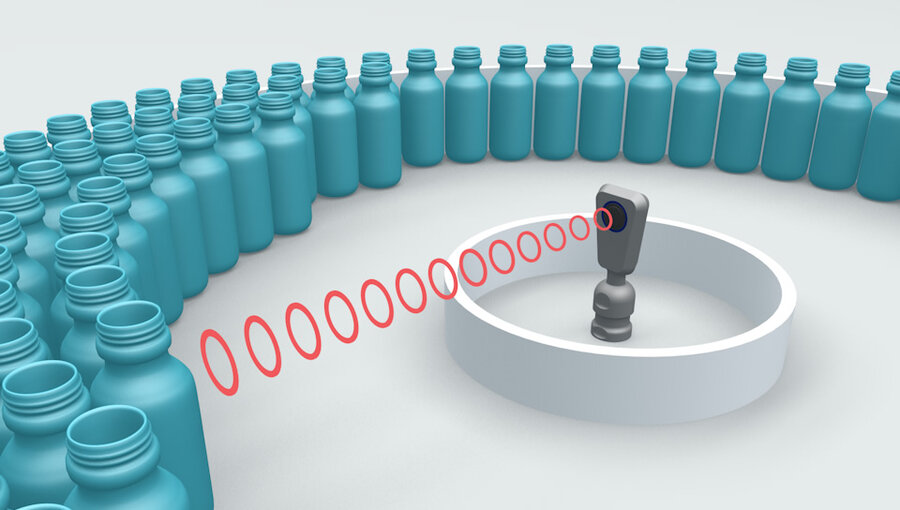

Les ampoules et les flacons de verre doivent être comptés et le flux des volumes dans le processus de niveau de remplissage doit être contrôlé. Sur une table rotative, un capteur pms contrôle le débit des volumes de flacons de verre avant la ligne de remplissage. Par exemple, pms-35/U ... avec sortie de tension 0-10 V.

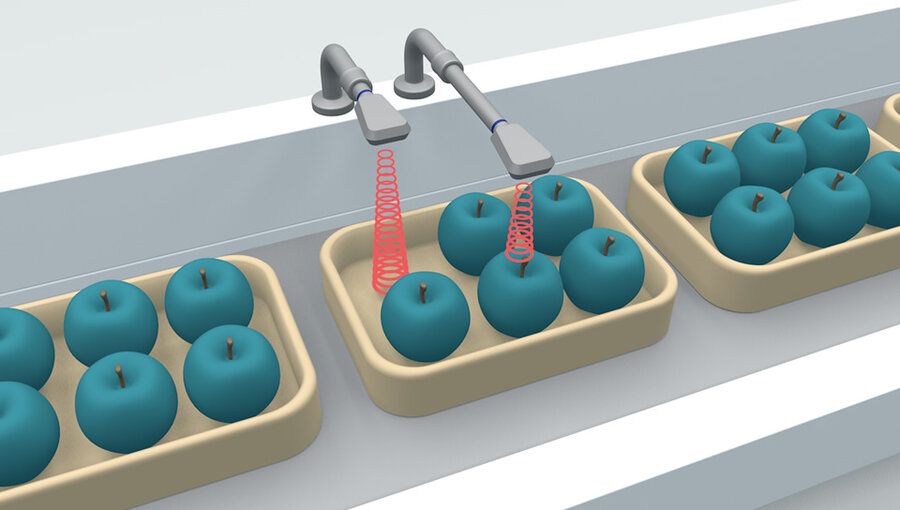

Les barquettes doivent être comptées ou positionnées, le flux des volumes contrôlé sur les convoyeurs ou bien les aliments doivent être contrôlés au niveau du remplissage et de l'état complet. Deux capteurs à ultrasons pms surveillent l'état complet de pommes dans les boîtes d’emballage. Par exemple, 2 x pms-25/F ... chacun avec leur sortie de commutation Push-pull contrôle contrôle la hauteur.

• point de commutation simple
• Barre à réflexion deux voies
• mode fenêtre

• Positionner l'objet (1) à détecter à la distance souhaitée
• Relier la broche 2 pendant environ 3 secondes à +U_B
• Enfin, relier la broche 2 pendant environ 1 seconde à +U_B

avec un réflecteur monté fixe

• Relier la broche 2 pendant environ 3 secondes à +U_B
• Enfin, relier la broche 2 pendant environ 10 secondes à +U_B

• Positionner l'objet sur la limite de fenêtre près du capteur (1)
• Relier la broche 2 pendant environ 3 secondes à +U_B
• Ensuite déplacer l'objet sur la limite de fenêtre éloignée du capteur (2)
• Enfin, relier la broche 2 pendant environ 1 seconde à +U_B.

avec deux points de commutation, vous devez procéder de la même façon qu’une sortie analogique.

et la courbe caractéristique analogique ascendante ou descendante peuvent également être réglés par la broche 2.

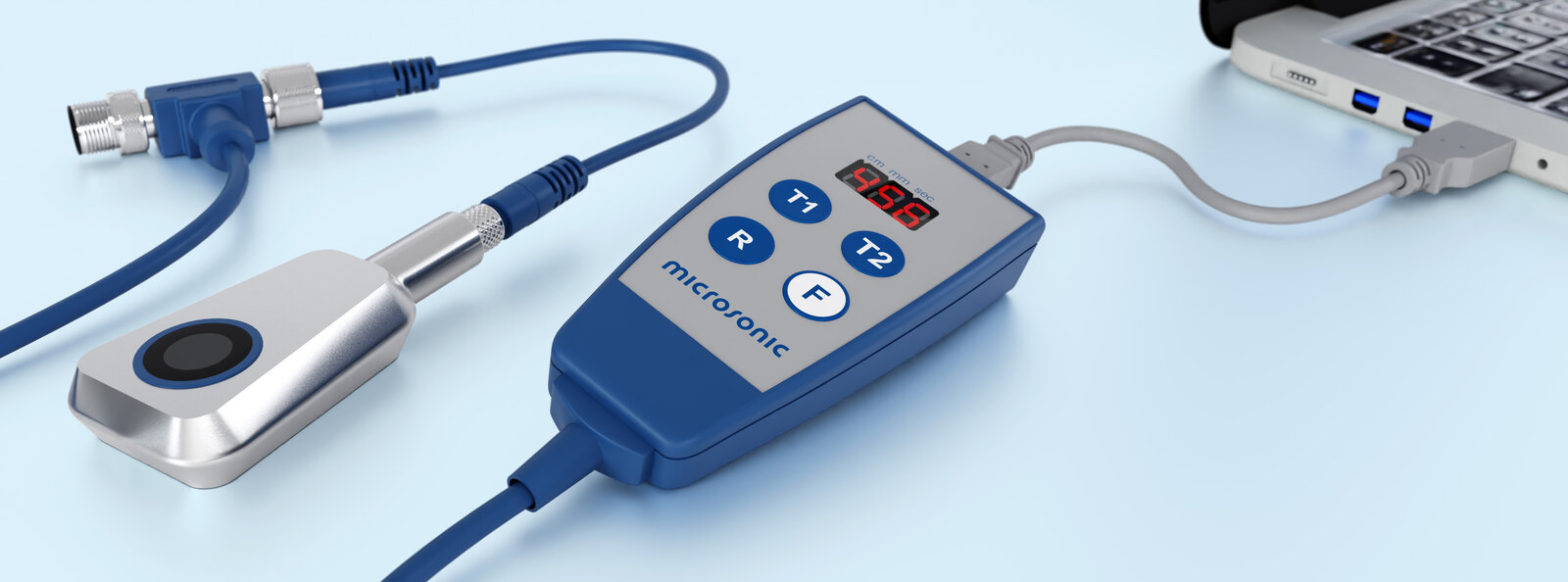

est composé du LinkControl-Adapter LCA-2 et du LinkControl-Software et permettent le réglage des capteurs pms à l’aide d’un PC ou d’un ordinateur portable sous tous les systèmes d’exploitation Windows® actuels. Pour la configuration des capteurs pms, l'adaptateur supplémentaire Adapter 5G/M12-4G/M12/M8 est nécessaire.

BF-pms/A1 (accessoire), le capteur pms est monté de manière hygiénique. Le raccord à vis possède la certification ECOLAB et EHEDG.

dans la version 1.1. Les capteurs à ultrasons pms sont équipés du profil Capteur Intelligent, qui crée plus de transparence entre les périphériques IO-Link.
