lcs

Les capteurs à ultrasons de la gamme lcs sont disponibles en trois variantes avec trois portées de service différentes.

Portées de détection:

0,25 m
0,35 m
1,3 m

Sorties:

Télécharger les détails du capteur Matrice de capteurs

Points forts

Jusqu'à 3 sorties de commutation pnp
Synchronisation automatiquepour le fonctionnement simultané d'un maximum de dix capteurs dans un espace très réduit

Caractéristiques essentielles

2 ou 3 sorties de commutation en version pnp
Sortie analogique 4–20 mA et 0–10 V avec commutation automatique entre sortie de courant et sortie de tension
3 portées de détection avec une portée de mesure comprise entre 30 mm et 2 m
Teach-in microsonic par la broche 5
Résolution 0,18 mm
Compensation de température
Tension de service 9–30 V
LinkControl pour le réglage des capteurs sur le PC

Matrice de capteurs

La matrice fournit une vue d’ensemble des capteurs standards de la famille lcs. Faites votre choix en fonction de la plage de fonctionnement et des sorties disponibles puis cliquez dans la matrice.

0,25 m

0,35 m

1,3 m

2 Schaltausgaenge

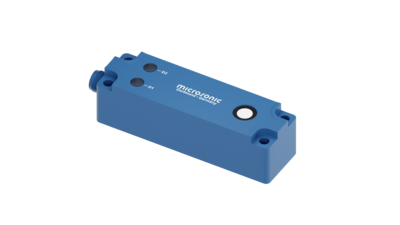

2 x pnplcs-25/DD/QP

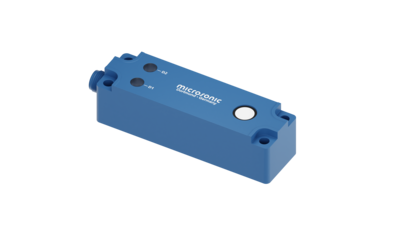

2 x pnplcs-35/DD/QP

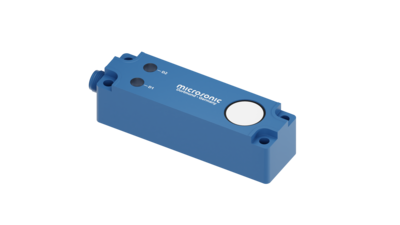

2 x pnplcs-130/DD/QP

3 Schaltausgaenge

3 x pnplcs-25/DDD/QP

3 x pnplcs-35/DDD/QP

3 x pnplcs-130/DDD/QP

1 Analogausgang

1 x analog 4-20 mAlcs-25/IU/QP

1 x analog 4-20 mAlcs-35/IU/QP

1 x analog 4-20 mAlcs-130/IU/QP

2 Schaltausgaenge

2 x pnp

3 Schaltausgaenge

3 x pnp

1 Analogausgang

1 x analog 4-20 mA

ont un boîtier parallélépipédique en matière plastique avec quatre trous de fixation. Afin de faciliter le montage, des douilles M4 sont déjà encastrées dans deux des trous de fixation.

indiquent tous les états de fonctionnement.

Symbolische Darstellung 2 Schaltausgänge

2 sorties de commutation pnp

Symbolische Darstellung 3 Schaltausgängen

3 sorties de commutation pnp

Symbolische Darstellung von einem Analogausgang

1 sortie analogique 4–20 mA ou 0–10 V

(entrée COM) permet de régler les capteurs lcs (apprentissage) : la sortie de commutation D1 est réglée en reliant la broche 5 à +UB, la sortie de commutation D2 quant à elle par la connexion à –UB. Les capteurs avec sortie analogique sont également réglés via la broche 5.

Point de commutation simple
Barrage sur réflecteur
Mode fenêtre

Positionner l'objet (1) à détecter à la distance souhaitée
Relier la broche 5 pendant environ 3 secondes à +U_B
Enfin, relier la broche 5 pendant environ 1 seconde à +U_B

Teach-in d'un point de commutation simple — Teach-in d'un point de commutation

Teach-in Zweiweg-Reflexionsschranke Ultraschallsensor — Teach-in d'une barre à réflexion deux voies

avec un réflecteur monté fixe

Relier la broche 5 pendant environ 3 secondes à +U_B
Enfin, relier la broche 5 pendant environ 10 secondes à +U_B

Positionner l'objet sur la limite de fenêtre près du capteur (1)
Relier la broche 5 pendant environ 3 secondes à +U_B
Ensuite déplacer l'objet sur la limite de fenêtre éloignée du capteur (2)
Enfin, relier la broche 5 pendant environ 1 seconde à +U_B

Teach-in d'une caractéristique analogique ou d'une fenêtre avec deux points de commutation

Synchronisation using pin 5 — Synchronisation par la broche 5

permet l'utilisation simultanée de plusieurs capteurs lcs dans une même application. Afin d'éviter que les capteurs ne s'influencent mutuellement ils peuvent être synchronisés les uns par rapport aux autres. Pour cela, tous les capteurs doivent être reliés électriquement par la broche 5.

peuvent également être réglés par l’intermédiaire de la broche 5.

contrôlent la charge raccordée à la sortieet commutent automatiquement sur une sortie de courant de 4–20 mA ou une sortie de tension de 0–10 V. Ceci garantit une manipulation extrêmement aisée.

celles-ci sont réglées à l’aide de LinkControl-Adapters LCA-2. Outre cette programmation « hors connexion », tous les capteurs Ics peuvent également être paramétrés sur un PC avec le LCA-2 et le logiciel LinkControl .
