pour le choix d’un capteur à ultrasons sont sa portée et la zone de détection tridimensionnelle qui lui est associée. Pour déterminer celle-ci, différentes cibles types sont introduites latéralement dans le champ de détection. Chaque point de commutation permet de déterminer la forme du lobe de détection.
sont mesurées et à l’aide d’une barre cylindrique (ø 10 ou 27 mm selon le type de capteur) et indiquent la zone de travail typique d’un capteur.

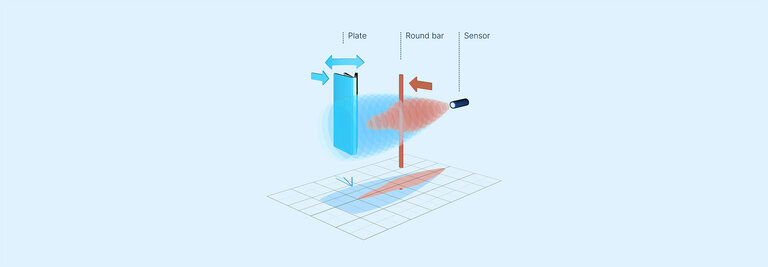

une plaque (500 x 500 mm) est guidée de l’extérieur vers le champ acoustique. L’angle optimal de la plaque par rapport au capteur est systématiquement choisi. La zone de détection maximale du capteur est ainsi définie. La détection n’est plus possible en dehors des lobes acoustiques bleus.
Un réflecteur avec de plus mauvaises caractéristiques de réflexion que la barre cylindrique est reconnu par les capteurs dans une zone qui est inférieure à la zone de travail rouge. En revanche, un réflecteur avec de meilleures caractéristiques aura une zone de détection dont la taille se situe entre la zone de détection rouge et la zone de détection bleue.
La plus petite portée de détection admise est déterminée par la zone morte d’un capteur. Il ne doit pas y avoir d'objets ou de réflecteurs indésirables dans la zone morte, cela pourrait entraîner des mesures incorrectes.
inscrites dans les diagrammes indiquent la distance jusqu’à laquelle le capteur à ultrasons peut mesurer des cibles normales avec une réserve de fonctionnement suffisante. Dans le cas de cibles très réfléchissantes, les portées limites peuvent être dépassées. La portée limite est toujours plus grande que la portée de service. Les diagrammes sont établis pour 20 °C, une humidité relative de 50 % et une pression normale.
 | 0,07 m |  | 0,7 m |
 | 0,15 m |  | 1,0 m |
 | 0,24 m |  | 1,3 m |
 | 0,25 m |  | 3,4 m |
 | 0,35 m |  | 6,0 m |
dépend de la température de l’air, de l’humidité relative de l’air et de la pression atmosphérique. Les rapports physiques sont complexes et diffèrent selon les différentes fréquences ultrasonores. Pour simplifier : quand la température monte et l’humidité de l’air augmente, l’atténuation dans l’air croît. Cela entraîne une réduction des zones de détection. Quand la température descend et que l’humidité de l’air diminue, l’atténuation dans l’air se réduit et les zones de détection s’agrandissent en conséquence.
La réduction des zones de détection est largement compensée par la réserve de fonctionnement. Quand les températures sont en dessous de 0°C, quelques capteurs peuvent mesurer deux fois plus loin que les données indiquées ici..
Quand la pression atmosphérique augmente, l’atténuation dans l’air diminue nettement. Ceci doit être pris en considération pour les cas d’applications sous pression. Le son ne peut pas se propager dans le vide.
