dbk+4/M12/3CDD/M18 E+S

Name: dbk+4/M12/3CDD/M18 E+S
Brand: microsonic
SKU: dbk+4/M12/3CDD/M18 E+S

Für den Sensorvergleich merken

Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung

2 x pnp

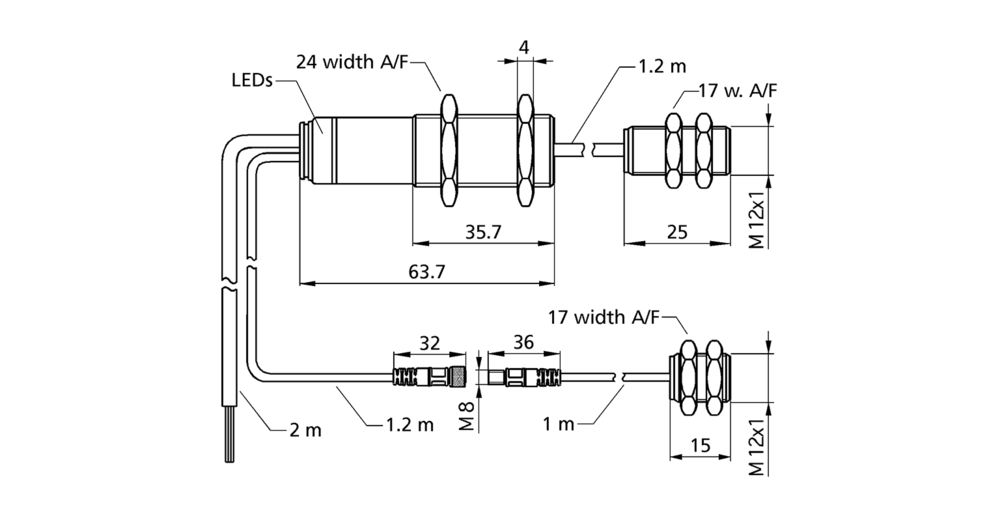

Bauformzylindrisch M12 mit ausgelagertem Ultraschallwandler

Betriebsart/GrundfunktionDoppelbogenkontrolle

ArbeitsbereichPapiere mit Grammaturen von 20 g/m² bis 600 g/m², Washi, metallkaschierte Bogen und Folien bis 0,2 mm Dicke, Selbstklebefolien

BesonderheitenAbstand zwischen Sender und Empfänger wählbar
ausgelagerter Ultraschallwandler
M12
Kabelanschluss

Technische Daten - Mechanik

Montageabstand Sender-Empfänger20 - 40 mm; optimal: 20 mm ± 2 mm

Zulässige Winkelabweichung± 45° aus der Lotrechten zum Bogen

Ultraschall-spezifisch

MessverfahrenPulsbetrieb mit Amplitudenbewertung

Ultraschall-Frequenz500 kHz

Blindzone5 mm jeweils vor Sender und Empfänger

Elektrische Daten

Betriebsspannung U_B20 V bis 30 V DC, verpolfest

Restwelligkeit± 10 %

Leerlaufstromaufnahme≤ 50 mA

Anschlussart2 m PUR-Kabel, 7 x 0,14 mm²

Verbindungsleitungam Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder; zum ausgelagerte

Ausgänge

Ausgang 1Doppelbogenausgang
pnp: I_max = 200 mA (U_B-2V)
Schließer/Öffner einstellbar, kurzschlussfest

Ausgang 2Fehlbogenausgang
pnp: I_max = 200 mA (U_B-2V)
Schließer/Öffner einstellbar, kurzschlussfest

Ansprechverzug< 500 µs im Trigger-Mode, 2,5 ms im Free-Run-Mode

Bereitschaftsverzug< 300 ms

Eingänge

Eingang 1Control-Eingang

Eingang 2Control-Eingang

Eingang 3Control-Eingang

Ansprechzeiten

AusschaltverzÃ¶gerung Trigger-Modebis zur nächsten Flanke im Trigger-Mode, 2,5 ms im Free-Run-Mode

Steuerung

Beschreibung Steuereingang> -U_B+18 V: logische 1; < -U_B+13 V bzw. Steuereingang offen: logische 0

Gehäuse

MaterialMessingrohr vernickelt, Kunststoffteile: PBT, PA

Ultraschall-WandlerPolyurethanschaum, Epoxidharz mit Glasanteilen

Schutzart nach EN 60529IP 65

Betriebstemperatur+5°C bis +60°C

Lagertemperatur-40°C bis +85°C

Gewicht160 g

Max. Anzugsmoment MutternM18: 15 Nm, M12: 3 Nm

Weitere Gehäusevarianteneinzelner Sender/Empfänger

Bezeichnung weitere Gehäusevarianten dbk+4/Sender/ M12/K1
dbk+4/Empf/M12/3CDD/ M18

Ausstattung/Besonderheiten

EinstellelementeControl-Eingang

EinstellmöglichkeitenAuswahl Arbeitsbereich über Steuereingänge
Teach-in über Steuereingänge
LCA-2 mit LinkControl

Anzeigeelemente1 x Duo-LED; grün: Betrieb / rot: Doppelbogen / rot blinkend: Fehlbogen
