dbk+4/Sender/ M12/K1
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
zylindrisch M12
Doppelbogenkontrolle
Papiere mit Grammaturen von 20 g/m2 bis 600 g/m2, Washi, metallkaschierte Bogen und Folien bis 0,2 mm Dicke, Selbstklebefolien
Sender für Ultraschall-Doppelbogenkontrolle
Abstand zwischen Sender und Empfänger wählbar
M12
Kabelanschluss
Abstand zwischen Sender und Empfänger wählbar
M12
Kabelanschluss

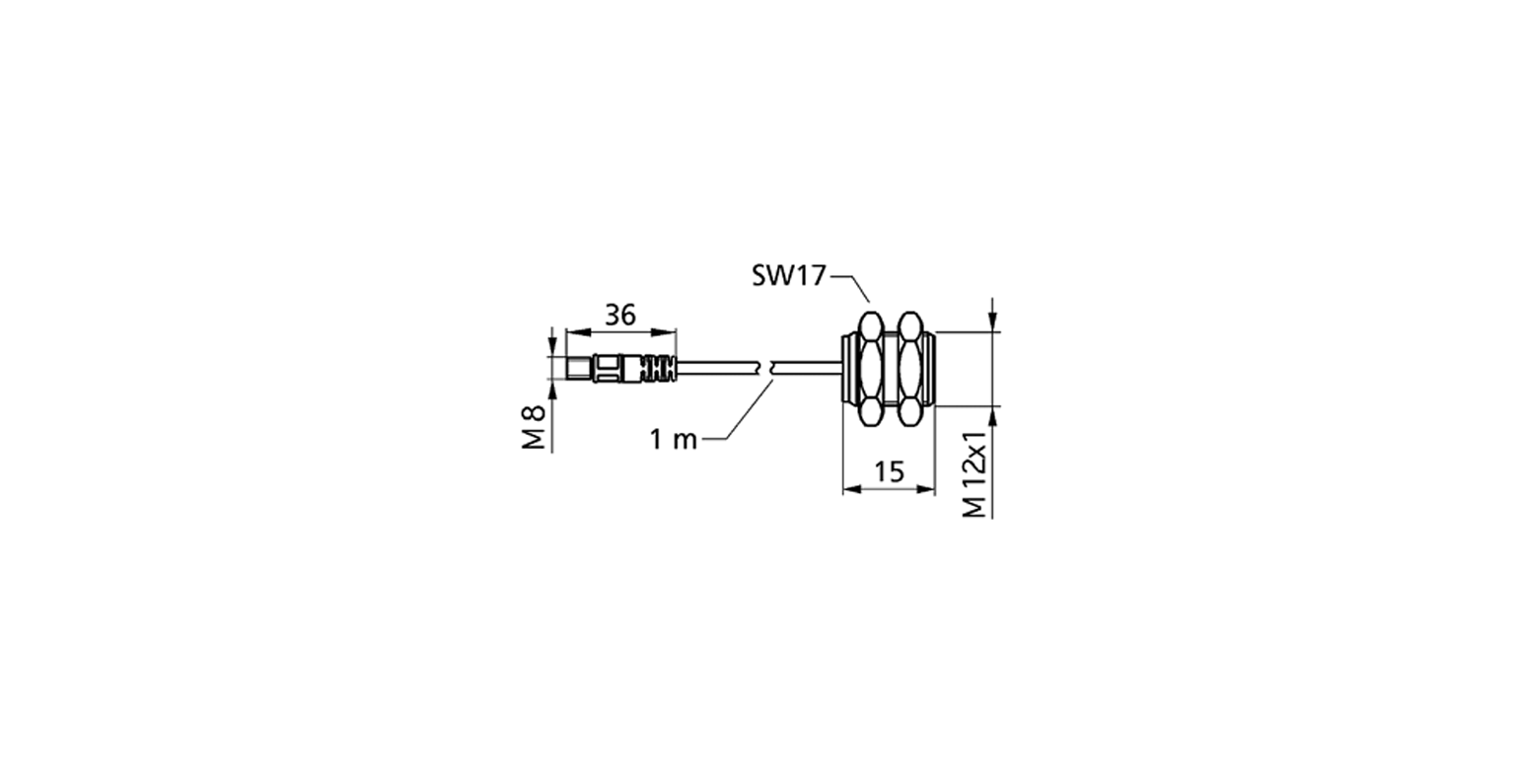

Technische Daten - Mechanik
20 - 40 mm; optimal: 20 mm ± 2 mm
± 45° aus der Lotrechten zum Bogen
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
500 kHz
7 mm jeweils vor Sender und Empfänger
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
20 g
3 Nm
Ausstattung/Besonderheiten
nicht erforderlich
nicht erforderlich
Sender für Ultraschall-Doppelbogenkontrolle
Abstand zwischen Sender und Empfänger wählbar
M12
Kabelanschluss
Abstand zwischen Sender und Empfänger wählbar
M12
Kabelanschluss
