cube-130/F

IO-Link

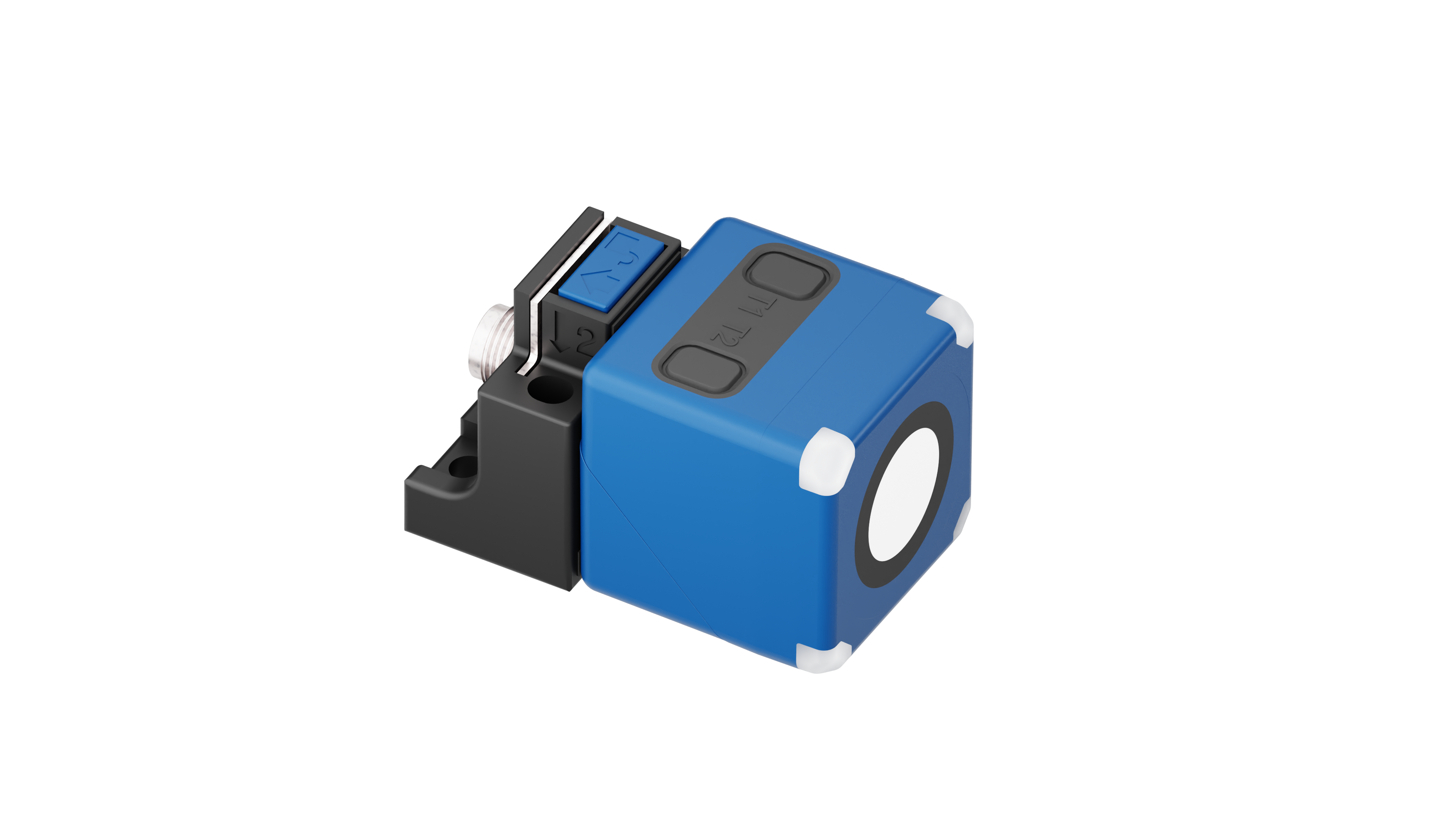

Sensorbild
3D Schallkeule

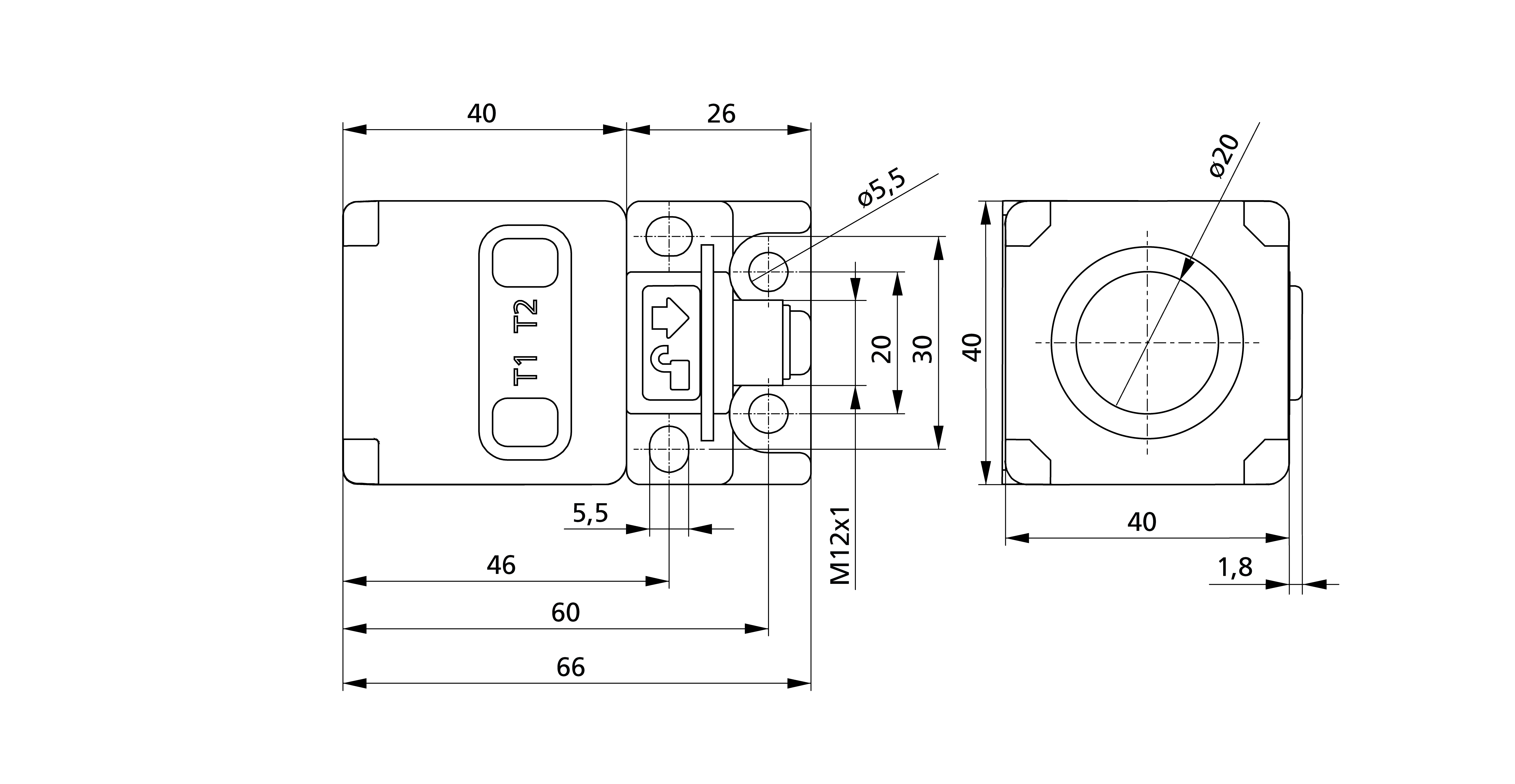

Maßzeichnung
Anschlussbild
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

STEP PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung

IO-Link

IODD-Library IO-Link Begleitblatt IO-Link Konformitätserklärung
  • 1 x Push-Pull 1 x Push-Pull
  • 2.000 mm 2.000 mm
200 - 2.000 mm
quaderförmig
IO-Link
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
kleine quaderförmige Bauform
IO-Link Version 1.1
Smart Sensor Profile
UL Listed
QuickLock-Montagehalterung

Ultraschall-spezifisch

Echo-Laufzeitmessung
200 kHz
200 mm
1.300 mm
2.000 mm
0,224 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

9 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Schaltausgang
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
20 mm
8 Hz
96 ms
< 300 ms

Eingänge

Com-Eingang
Synchronisations-Eingang
Teach-in-Eingang

Gehäuse

PA
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
120 g

Ausstattung/Besonderheiten

ja
2 Taster
Teach-in über Taster
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
IO-Link
ja
ja
2 x LED grün, 2 x LED gelb
kleine quaderförmige Bauform
IO-Link Version 1.1
Smart Sensor Profile
UL Listed
QuickLock-Montagehalterung

IO-Link

cube-130/F
43380
ja
COM2 (38,4 kBaud)
24 ms
16 Bit, R, UNI16
Bit 0: Zustand SSC1; Bit 2-4: Signalstabilität; Bit 5-7: Signallevel; Bit 8-15: Skala (Int. 8); Bit 16-31: Messwert (Int. 16)
SP1 Teach-in, SP2 Teach-in, Werkseinstellungen
Ja
IODD Version 1.1

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
LCA-2
LCA-2 Koffer
