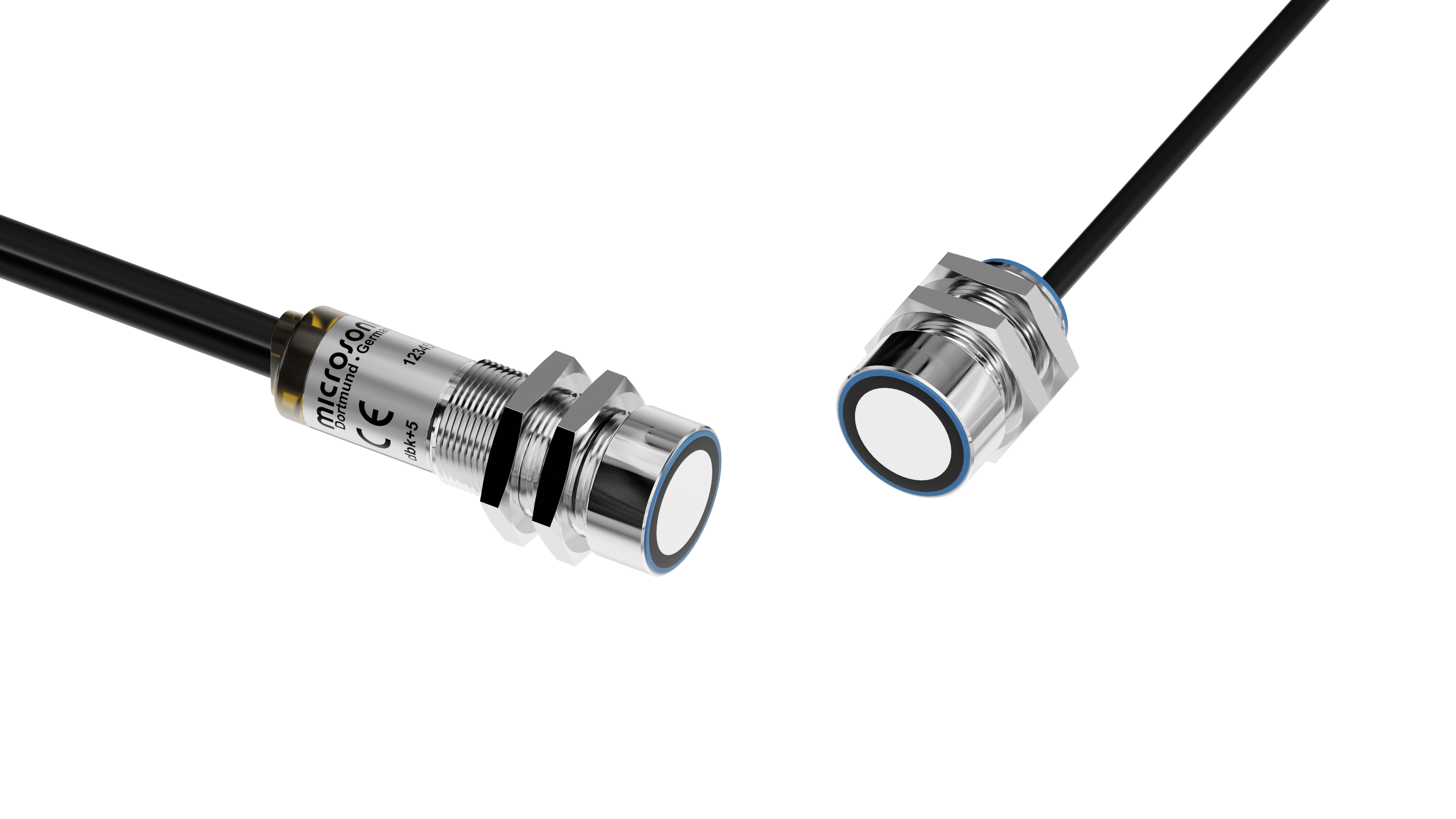

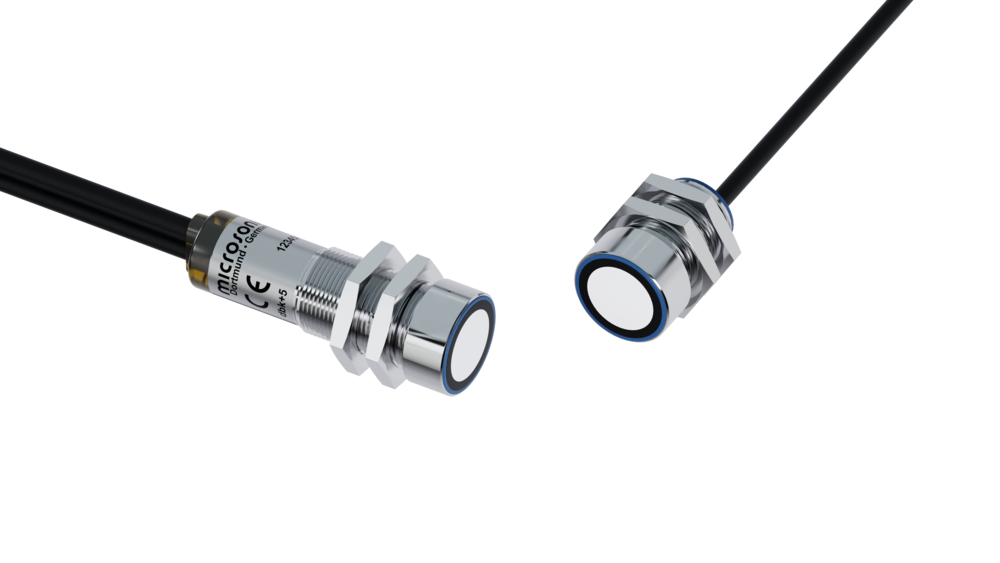

dbk+5/3BEE/M18 E+S
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
2 x npn
zylindrisch M18
Doppelbogenkontrolle
Papiere mit Grammaturen von 100 g/m2 bis 2.000 g/m2, Kunststoffplatten und Folien bis 5 mm Dicke*, Selbstklebefolien, Bleche bis 2 mm*, Wellpappen, Wafer, Leiterplatten (*: materialabhängig)
Abstand zwischen Sender und Empfänger wählbar
Kabelanschluss
Kabelanschluss

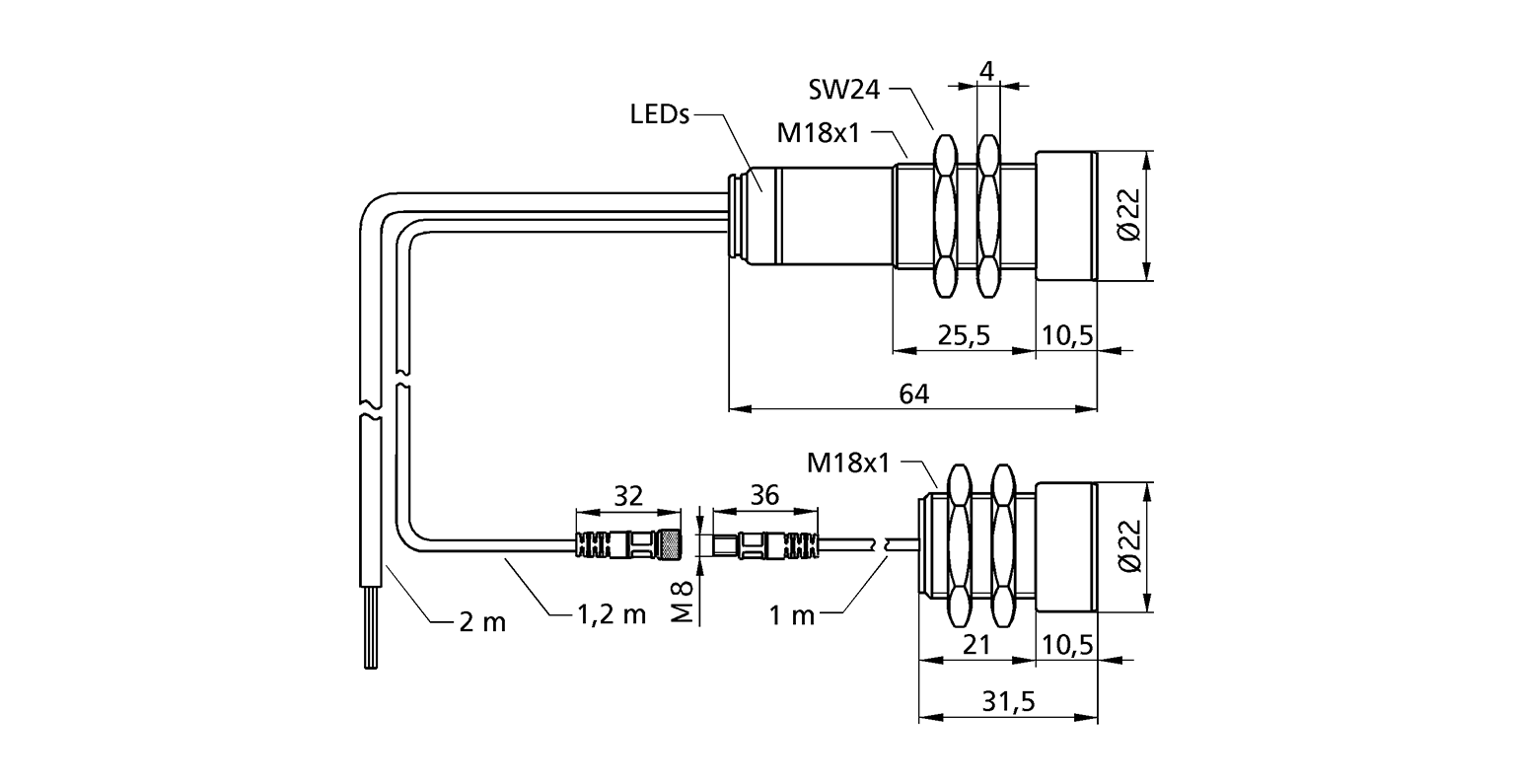

Technische Daten - Mechanik
30 - 70 mm; optimal: 50 mm ± 3 mm
± 45° aus der Lotrechten zum Bogen
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
200 kHz
7 mm jeweils vor Sender und Empfänger
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
2 m PUR-Kabel, 7 x 0,14 mm2
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder
Ausgänge
Doppelbogenausgang
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
Fehlbogenausgang
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
< 500 µs im Trigger-Mode, 5,5 ms im Free-Run‐Mode
< 750 ms
Eingänge
Control-Eingang
Control-Eingang
Control-Eingang
Ansprechzeiten
bis zur nächsten Flanke im Trigger-Mode, 5,5 ms im Free-Run-Mode
Steuerung
> -UB+18 V: logische 1; < -UB+13 V bzw. Steuereingang offen: logische 0
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT, PA
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
160 g
15 Nm
einzelner Sender/Empfänger
Ausstattung/Besonderheiten
Control-Eingang
Teach-in
LCA-2 mit LinkCopy oder LinkControl Software
LCA-2 mit LinkCopy oder LinkControl Software
1 x Duo-LED; grün: Betrieb / rot: Doppelbogen / rot blinkend: Fehlbogen
Abstand zwischen Sender und Empfänger wählbar
Kabelanschluss
Kabelanschluss
