lcs+系列超声波传感器
有一个带四个安装孔的立方形塑料外壳。
The sensors are Listed to applicable UL Standards and requirements by UL for Canada and the US.
lcs+
最新的lcs+系列超声波传感器为方形外壳，可选择模拟量或开关量输出+IO-Link接口。
检测范围
3.4 m
6.0 m
输出量
Cuboidal:
主要特点
- 外形尺寸 只有 62 mm x 62 mm x 37.2 mm
- 支持IO-Link接口支持最新的工业标准
- Smart Sensor Profiles more transparency between IO-Link Devices
- 自动同步和异步工作 最大可支持十个传感器近距离同时工作
- 最大检测距离8 m
- UL认证符合加拿大和美国安全标准
UL认证符合加拿大和美国安全标准
- 1个开关量推挽输出或者2个开关量PNP输出
- 模拟量输出4–20 mA和0–10 V 相互间可自动切换
- 可以使用T1或T2按钮来进行microsonic的Teach-in
- 0.18 mm – 2.4 mm 分辨率
- 温度补偿
- 9–30 V 工作电压
- LinkControl可以通过连接电脑来配置传感器参数
Sensor matrix
The sensor matrix gives an overview of standard sensors from lcs+ family. Make your choice based on operating range and available outputs and click in the matrix.
3.4 米6.0 米
1 路开关量输出 IO-Link
2 路开关量输出
1 路模拟量输出
1 路开关量输出 IO-Link
1 路模拟量输出
两个LED
指示所有的工作状态
两个示教按键T1和T2
方便对lcs+传感器进行配置(teach-in)。
有三种输出方式可供选择：
1 Push-Pull switching output with pnp or npn switching technology with IO-Link interface
2 pnp switching outputs
1 analogue output 4–20 mA or 0–10 V带开关量输出的Ics+传感器提供三种工作模式:
- 单开关点模式
- 反射板模式
- 窗口模式
对单开关点模式的自学习
- 将被测目标物放在想要的检测距离(1)处，使之被传感器检测到
- 按住按键T2大约3 秒钟
- 再次按住按键T2大约1秒钟
反射板模式的自学习
使用一个固定反射物
- 按住按键T1大约3 秒钟
- 再次按住按键T1大约10秒钟
窗口模式的配置
- 将被测物体放置于窗口的近点(1) 处
- 按住按键T1大约3 秒钟
- 然后将被测物体移动到窗口的远点(2)处
- 再次按住按键T1大约1秒钟
常闭/常开
和模拟特性曲线的递增/递减也可以通过teach-in 按键设置。
易于同步
若干个lcs+传感器可以在一些应用中近距离安装运行，通过同步来防止它们间的相互干扰。 为了达到这个目的，需要将所有传感器的pin5连接在一起，激活传感器的同步功能。 如果超过10个传感器必须进行同步，需要使用同步箱来实现， 同步箱是有效的配件。
模拟量输出的传感器
通过检查连接在输出端的负载，然后自动切换4–20 mA电流输出或0–10 V电压输出来确保数据处理的便利。通过检查连接在输出端的负载
常闭/常开
和模拟特性曲线的递增/递减也可以通过teach-in 按键设置。
LinkControl
lcs+系列超声波传感器可以选择性的进行参数设置，LCA-2连接控制适配器作为配件，可以用于lcs+系列传感器和电脑之间的连接。
IO-Link

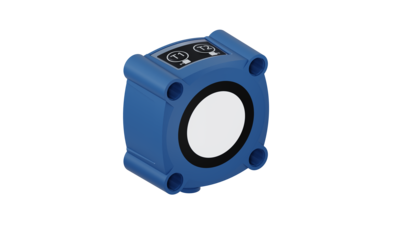

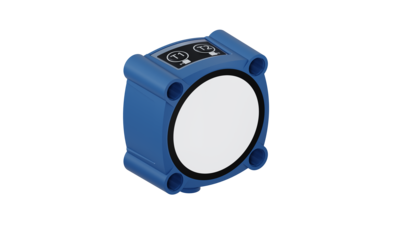

Ultrasonic sensors lcs+340/F/A and lcs+600/F/A have a Push-Pull switching output and support IO-Link in version 1.1 as well as the Smart Sensor profile.
