lpc+ Ultraschallsensoren

Sensor matrix Standardprogramm

Überblick

lpc+ bestens ausgestattet: 2 Push-Pull-Schaltausgänge oder 1 Push-Pull-Schaltausgang mit Analogausgang in M18-Gewindehülse

Sensorfamilie als PDF herunterladen

Highlights

  • Analogausgang 4–20 mA oder 0–10 V plus 1 Push-Pull-Schaltausgang in M18-Bauform
  • IO-Link-Schnittstelle zur Unterstützung des neuen Industriestandards
  • Smart Sensor Profile mehr Transparenz zwischen IO-Link Devices
  • Verbesserte Temperaturkompensation optimaler Arbeitszeitpunkt in nur 120 Sekunden

Basics

  • 2 Push-Pull-Schaltausgänge pnp- und npn-schaltend
  • 4 Tastweiten mit einem Messbereich von 20 mm bis 1,3 m
  • microsonic-Teach-in über Pin 5
  • 0,1 mm Auflösung
  • Betriebsspannung 10–30 V
  • LinkControl zur Einstellung der Sensoren am PC

Beschreibung

Die lpc+ Ultraschallsensoren

sind wahlweise mit zwei Push-Pull-Schaltausgängen oder einem Analogausgang mit einem Push-Pull-Schaltausgang ausgestattet. Die kompakte M18-Baureihe deckt mit vier Tastweiten von 20 mm bis 1,3 m ein breites Einsatzspektrum ab.

Ultraschallsensoren mit der Push-Pull-Ausgangsstufe unterstützen den SIO- und IO-Link-Mode. Die Sensoren mit Analogausgang sind wahlweise mit Stromausgang 4–20 mA oder Spannungsausgang 0–10 V verfügbar.

Im SIO-Mode werden die Sensoren mithilfe der microsonic-Teach-in-Prozedur über Pin 5 eingestellt.

Für die lpc+ Sensorfamilie

stehen 2 Ausgangsstufen und 4 Tastweiten zur Auswahl:

2 Push-Pull-Schaltausgänge in pnp- und npn-Schaltungstechnik mit IO-Link-Schnittstelle

1 Push-Pull-Schaltausgang und Analogausgang 4–20 mA oder 0–10 V

Die Ultraschallsensoren mit Schaltausgang kennen drei Betriebsarten:

  • einfacher Schaltpunkt
  • Zweiweg-Reflexionsschranke
  • Fensterbetrieb

Teach-in eines einfachen Schaltpunktes

  • Zu erfassendes Objekt (1) in gewünschter Entfernung positionieren
  • Pin 5 für ca. 3 Sekunden an +UB legen
  • Abschließend Pin 5 erneut für ca. 1 Sekunde an +UB legen

Teach-in eines Schaltpunktes

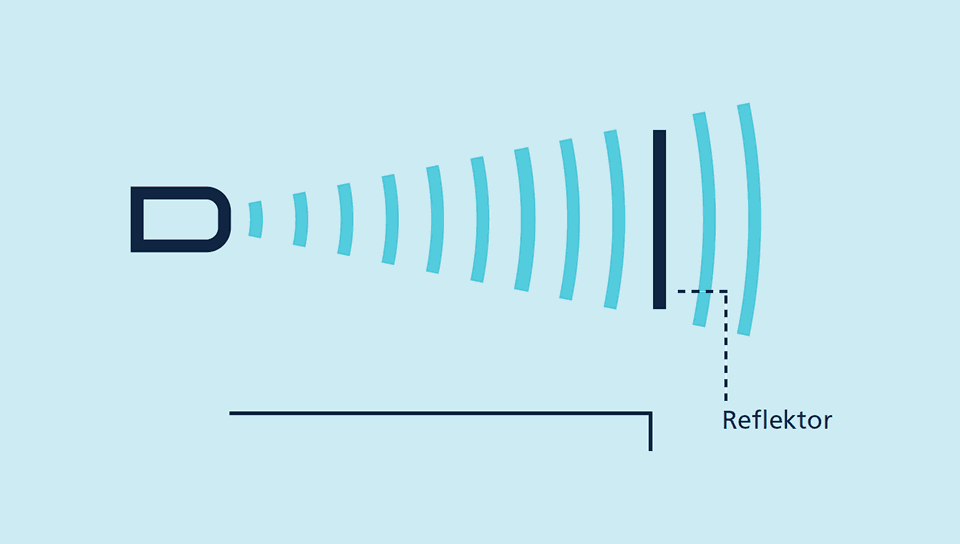

Teach-in einer Zweiweg-Reflexionsschranke

mit einem fest montierten Reflektor

  • Pin 2 für ca. 3 Sekunden an +UB legen
  • Abschließend Pin 2 erneut für ca. 10 Sekunden an +UB legen

Teach-in einer Zweiweg-Reflexionsschranke

Für die Einstellung eines Fensters

  • Objekt auf der sensornahen Fenstergrenze (1) positionieren
  • Pin 5 für ca. 3 Sekunden an +UB legen
  • Dann das Objekt auf die sensorferne Fenstergrenze (2) verschieben
  • Abschließend Pin 5 erneut für ca. 1 Sekunde an +UB legen

Teach-in einer Analogkennlinie bzw. eines Fensters mit zwei Schaltpunkten

Öffner/Schließer

und steigende/fallende Analogkennlinie können ebenfalls über Pin 5 eingestellt werden.

Eine grüne und eine gelbe LED

zeigen den Zustand des Ausgangs an und unterstützen den microsonic-Teach-in.

LinkControl

erlaubt optional die umfangreiche Parametrisierung der lpc+ Ultraschallsensoren. Über den als Zubehör erhältlichen LinkControl-Adapter LCA-2 werden die lpc+ Sensoren mit dem PC verbunden.

Sensor über LCA-2 für die Programmierung am PC angeschlossen

Einfach zu synchronisieren

Bei Anwendungen, in denen mehrere lpc+ Sensoren betrieben werden sollen, können die Ultraschallsensoren zur Vermeidung einer gegenseitigen Beeinflussung untereinander synchronisiert werden. Hierzu sind alle Sensoren nach Aktivierung des Synchronbetriebs untereinander mit Pin 5 elektrisch zu verbinden.

IO-Link integriert

in der Version 1.1. Die lpc+ Ultraschallsensoren sind erstmalig mit dem Smart Sensor Profile ausgestattet, das mehr Transparenz zwischen IO-Link Devices schafft.
