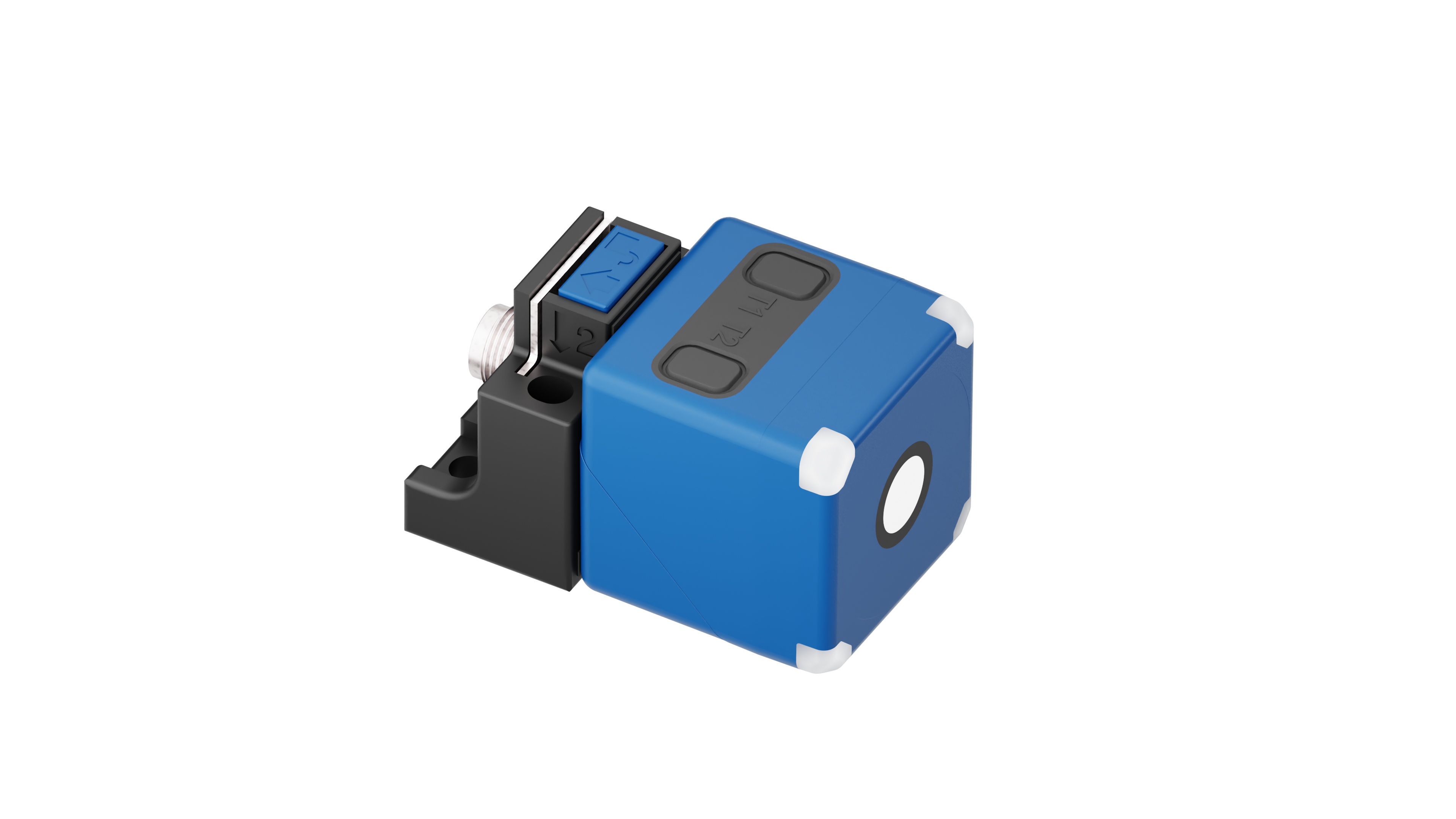

cube-35/FFIU
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
IO-Link
-
2 x Push-Pull + 1 x analog 4-20 mA / 0-10 V
-
600 mm
65 - 600 mm
quaderförmig
IO-Link
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
analoge Distanzmessung
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
analoge Distanzmessung
kleine quaderförmige Bauform
IO-Link Version 1.1
Smart Sensor Profile
UL Listed
QuickLock-Montagehalterung
2. Ausgang umschaltbar
IO-Link Version 1.1
Smart Sensor Profile
UL Listed
QuickLock-Montagehalterung
2. Ausgang umschaltbar
Ultraschall-spezifisch
Echo-Laufzeitmessung
400 kHz
65 mm
350 mm
600 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)
Elektrische Daten
9 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
5-poliger M12-Rundsteckverbinder
Ausgänge
Schaltausgang
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Analogausgang
Strom: 4-20 mA / Spannung: 0-10 V (bei UB ≥ 15 V), kurzschlussfest
steigend/fallend einstellbar
Schaltausgang
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
Strom: 4-20 mA / Spannung: 0-10 V (bei UB ≥ 15 V), kurzschlussfest
steigend/fallend einstellbar
Schaltausgang
Push-Pull, UB-3 V, -UB+3 V,Imax = 100 mA
Schließer/Öffner einstellbar, kurzschlussfest
5 mm
12 Hz
64 ms
< 300 ms
Eingänge
Com-Eingang
Synchronisations-Eingang
Teach-in-Eingang
Synchronisations-Eingang
Teach-in-Eingang
Gehäuse
PA
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 67
-25°C bis +70°C
-40°C bis +85°C
120 g
Ausstattung/Besonderheiten
ja
2 Taster
Teach-in über Taster
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
IO-Link
Teach-in über Com-Eingang an Pin 5
LCA-2 mit LinkControl
IO-Link
ja
ja
2 x LED grün, 2 x LED gelb
kleine quaderförmige Bauform
IO-Link Version 1.1
Smart Sensor Profile
UL Listed
QuickLock-Montagehalterung
2. Ausgang umschaltbar
IO-Link Version 1.1
Smart Sensor Profile
UL Listed
QuickLock-Montagehalterung
2. Ausgang umschaltbar
IO-Link
cube-35/FFIU
43240
ja
COM2 (38,4 kBaud)
16 ms
16 Bit, R, UNI16
Bit 0: Zustand SSC1; Bit 1: Zustand SSC2 oder ASC1; Bit 2-4: Signalstabilität; Bit 5-7: Signallevel; Bit 8-15: Skala (Int. 8); Bit 16-31: Messwert (Int. 16)
SP1 Teach-in, SP2 Teach-in, Werkseinstellungen
Ja
IODD Version 1.1
