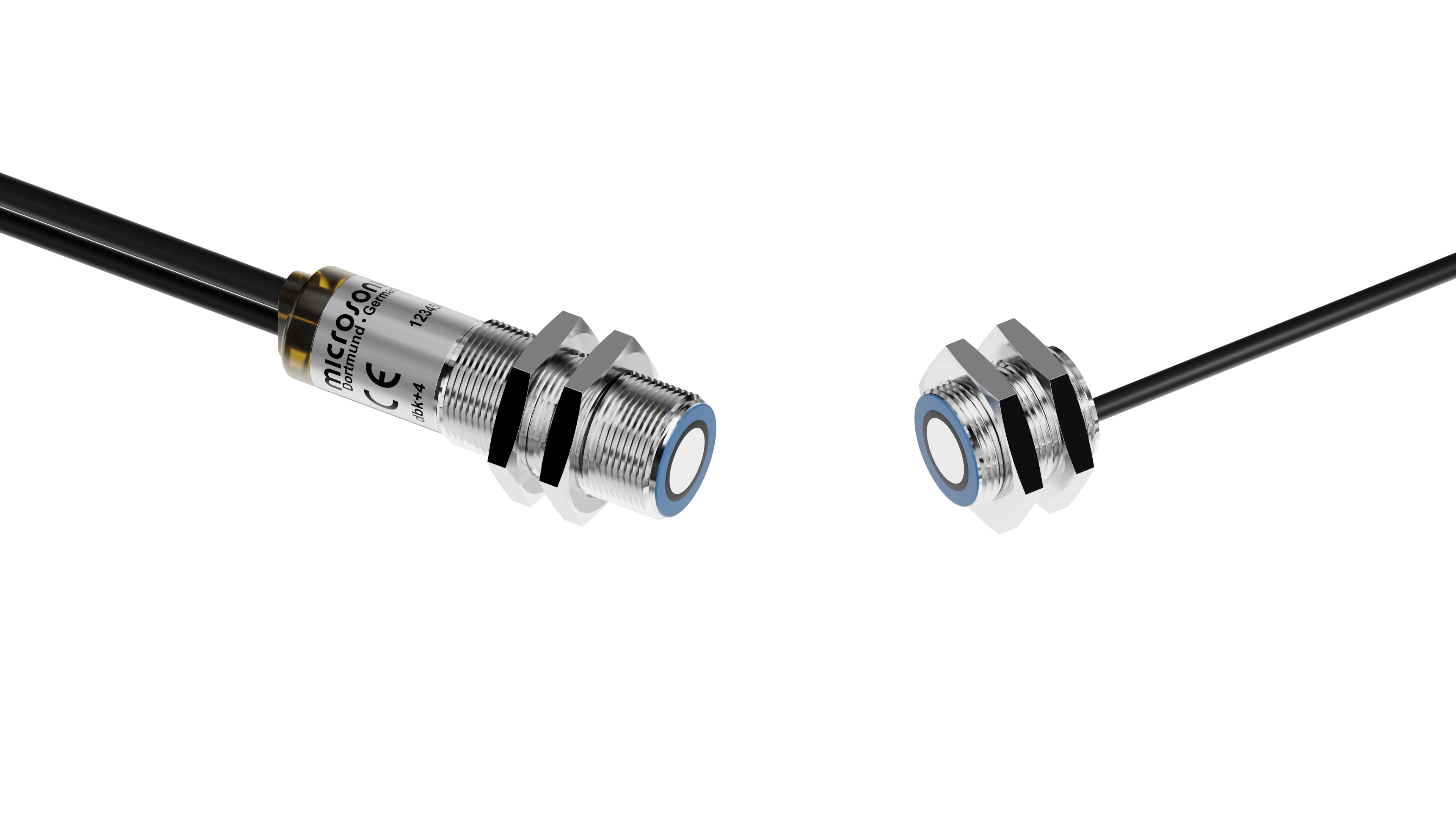

dbk+4/3BEE/M18 E+S
Downloads
Seiteninhalte als Onlinekatalog
Dokumentationen
CAD Daten
Zulassungen und Zertifikate
-
2 x npn
zylindrisch M18
Doppelbogenkontrolle
Papiere mit Grammaturen von 20 g/m2 bis 1.200 g/m2, Washi, metallkaschierte Bogen und Folien bis 0,4 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm, Feinstwellpappen, Wafer, Leiterplatten
Abstand zwischen Sender und Empfänger wählbar
Kabelanschluss
Kabelanschluss

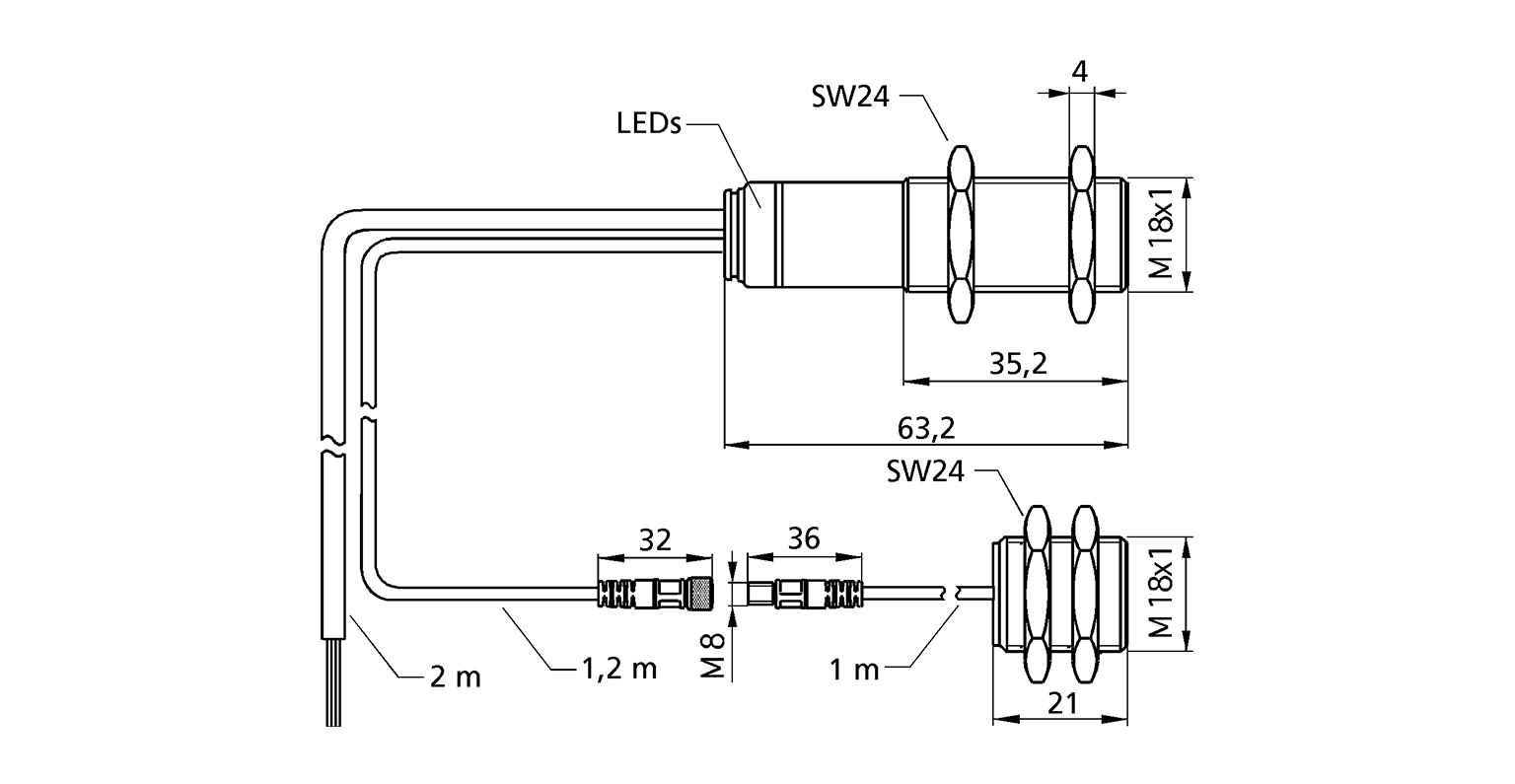

Technische Daten - Mechanik
20 - 60 mm; optimal: 40 mm ± 3 mm
± 45° aus der Lotrechten zum Bogen
Ultraschall-spezifisch
Pulsbetrieb mit Amplitudenbewertung
400 kHz
7 mm jeweils vor Sender und Empfänger
Elektrische Daten
20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
2 m PUR-Kabel, 7 x 0,14 mm2
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder

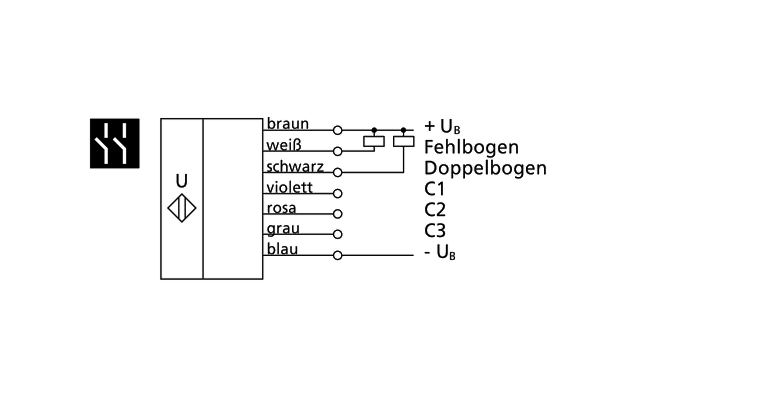

Ausgänge
Doppelbogenausgang
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
Fehlbogenausgang
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
npn: Imax = 200 mA (-UB+2V)
Schließer/Öffner einstellbar, kurzschlussfest
< 500 µs im Trigger-Mode, 2,5 ms im Free-Run-Mode
< 750 ms
Eingänge
Control-Eingang
Control-Eingang
Control-Eingang
Ansprechzeiten
bis zur nächsten Flanke im Trigger-Mode, 2,5 ms im Free-Run-Mode
Steuerung
< -UB+6 V: logische 1; > -UB+10 V bzw. Steuereingang offen: logische 0
Gehäuse
Messingrohr vernickelt, Kunststoffteile: PBT, PA
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
130 g
15 Nm
90°-Winkelkopf
ausgelagerter Sender/Empfänger
einzelner Sender/Empfänger
ausgelagerter Sender/Empfänger
einzelner Sender/Empfänger
Ausstattung/Besonderheiten
Control-Eingang
Auswahl Arbeitsbereich über Steuereingänge
Teach-in über Steuereingänge
LCA-2 mit LinkControl
Teach-in über Steuereingänge
LCA-2 mit LinkControl
1 x Duo-LED; grün: Betrieb / rot: Doppelbogen / rot blinkend: Fehlbogen
Abstand zwischen Sender und Empfänger wählbar
Kabelanschluss
Kabelanschluss
