dbk+4/M18/3CDD/M18 E+S

Bild von der dbk+4 Empfäng er Sender M18 M18 Ultraschall-Doppelbogenkontrolle
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 2 x pnp 2 x pnp

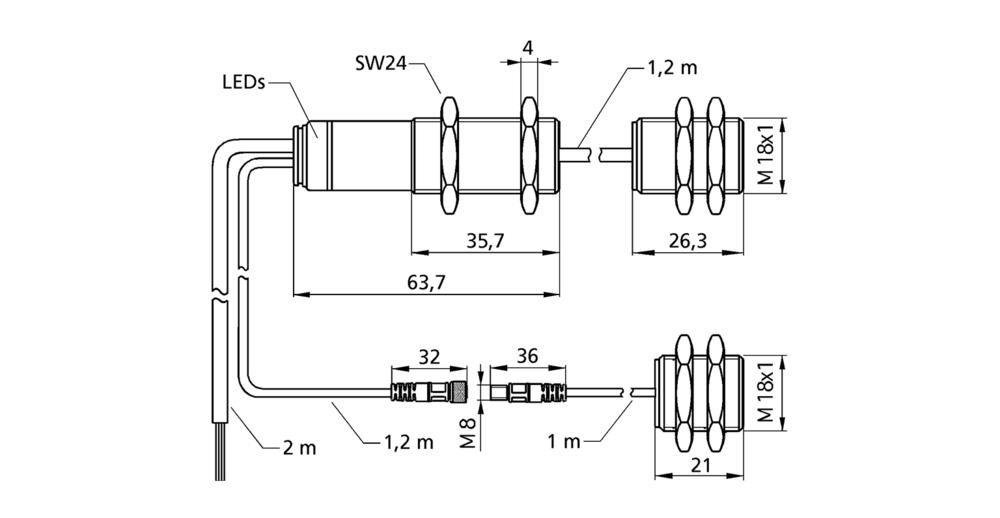

zylindrisch M18 mit ausgelagertem Ultraschallwandler
Doppelbogenkontrolle
Papiere mit Grammaturen von 20 g/m2 bis 2.000 g/m2, Washi, metallkaschierte Bogen und Folien bis 0,4 mm Dicke, Selbstklebefolien, Bleche bis 0,3 mm, Feinstwellpappen, Wafer, Leiterplatten
Abstand zwischen Sender und Empfänger wählbar
ausgelagerter Ultraschallwandler
Kabelanschluss

Technische Daten - Mechanik

20 - 60 mm; optimal: 40 mm ± 3 mm
± 45° aus der Lotrechten zum Bogen

Ultraschall-spezifisch

Pulsbetrieb mit Amplitudenbewertung
400 kHz
7 mm jeweils vor Sender und Empfänger

Elektrische Daten

20 V bis 30 V DC, verpolfest
± 10 %
≤ 50 mA
2 m PUR-Kabel, 7 x 0,14 mm2
am Empfänger: 1,2 m PUR-Kabel, am Sender: 1 m PUR-Kabel, mit M8 Rundsteckverbinder

Ausgänge

Doppelbogenausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Fehlbogenausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
< 500 µs im Trigger-Mode, 2,5 ms im Free-Run-Mode
< 300 ms

Eingänge

Control-Eingang
Control-Eingang
Control-Eingang

Ansprechzeiten

bis zur nächsten Flanke im Trigger-Mode, 2,5 ms im Free-Run-Mode

Steuerung

> -UB+18 V: logische 1; < -UB+13 V bzw. Steuereingang offen: logische 0

Gehäuse

Messingrohr vernickelt, Kunststoffteile: PBT, PA
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
+5°C bis +60°C
-40°C bis +85°C
165 g
15 Nm
einzelner Sender/Empfänger
dbk+4/Sender/M18/K1
dbk+4/Empf/M18/3CDD/ M18

Ausstattung/Besonderheiten

Control-Eingang
Auswahl Arbeitsbereich über Steuereingänge
Teach-in über Steuereingänge
LCA-2 mit LinkControl
1 x Duo-LED; grün: Betrieb / rot: Doppelbogen / rot blinkend: Fehlbogen
Abstand zwischen Sender und Empfänger wählbar
ausgelagerter Ultraschallwandler
Kabelanschluss

Zubehör

dbk-Testbogen
BF-18
LCA-2
LCA-2 Koffer

ZUBEHÖR

prev
next
dbk-Testbogen

dbk-Testbogen

Grenzbogen zur Überprüfung der Montage der Ultraschall-Doppelbogenkontrolle
BF-18

BF-18

Befestigungsschelle für Sensoren mit M18-Gewindehülsen
LCA-2

LCA-2

Zur komfortablen Einstellung vieler microsonic-Sensorfamilien.
Der LinkControl-Adapter LCA-2 kann als Stand-Alone-Gerät zum Auslesen, Kopieren oder Schreiben von Sensorparametern genutzt werden. In Verbindung mit der LinkControl-Software dient er darüber hinaus u.a. zum komfortablen Einstellen der microsonic-Ultraschallsensoren am PC.
LCA-2 Koffer

LCA-2 Koffer

Set zur komfortablen Einstellung vieler microsonic-Sensorfamilien.
Inhalt:
LCA-2
- Adapter für Sensoren mit Kabelanschluss (lcs) inkl. Kabelklemme
- Adapter für Spannungsversorgung inkl. Kabelklemme
- Steckernetzteil 90-240VAC/24VDC, 625 mA, mit Anschlussleitung 2,5 m
- vier austauschbare AC-Stecker für die Verwendung in Europa, USA, Großbritannien und
Australien
- USB-A Male auf USB-B Male 1,5 m grau
- USB-Stick mit LinkControl Software
- Handbuch (Deutsch / Englisch)
