hps+340/DD/TC/G2

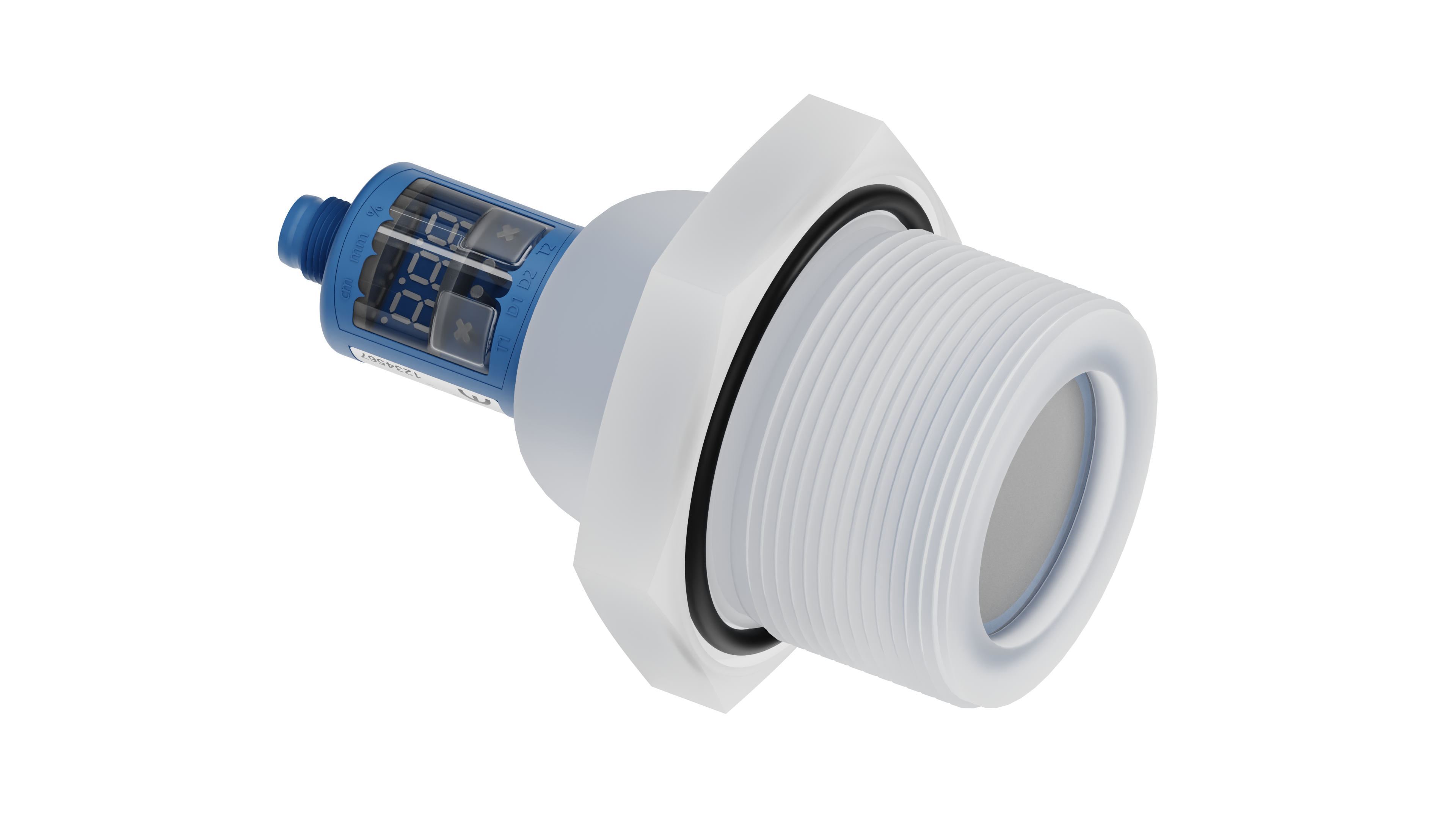

Bild vom hps+340 PVDF Ultraschall-Füllstandssensor
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT PDF

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 2 x pnp 2 x pnp
350 - 8.000 mm
Prozessanschluss G2
Näherungsschalter/Reflexionstaster
Reflexionsschranke
Fensterbetrieb
druckfest bis 6 bar Überdruck
hohe Chemiebeständigkeit
PVDF-Gehäuse
Display
Prozessanschluss G2

Ultraschall-spezifisch

Echo-Laufzeitmessung
120 kHz
350 mm
3.400 mm
5000 mm
8000 mm
0,18 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

9 V bis 30 V DC, verpolfest
± 10 %
≤ 80 mA
5-poliger M12-Rundsteckverbinder

Ausgänge

Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
50 mm
3 Hz
240 ms
< 380 ms

Eingänge

Com-Eingang
Synchronisations-Eingang

Gehäuse

PVDF, PBT, TPU
mit PTFE-Folie beschichtet, FFKM-O-Ring
IP 67
-25°C bis +70°C
-40°C bis +85°C
350 g
Edelstahl
hps+340/DD/TC/E/G2

Ausstattung/Besonderheiten

ja
2 Taster + LED-Anzeige (TouchControl)
Teach-in und numerische Einstellung über TouchControl
LCA-2 mit LinkControl
ja
ja
3-stellige LED Anzeige, 2 x Dreifarben-LED
druckfest bis 6 bar Überdruck
hohe Chemiebeständigkeit
PVDF-Gehäuse
Display
Prozessanschluss G2

Zubehör

LCA-2
LCA-2 Koffer
KST5G-2/M12
KST5G-5/M12
KST5A-2/M12
KST5A-5/M12

ZUBEHÖR

prev
next
LCA-2

LCA-2

Zur komfortablen Einstellung vieler microsonic-Sensorfamilien.
Der LinkControl-Adapter LCA-2 kann als Stand-Alone-Gerät zum Auslesen, Kopieren oder Schreiben von Sensorparametern genutzt werden. In Verbindung mit der LinkControl-Software dient er darüber hinaus u.a. zum komfortablen Einstellen der microsonic-Ultraschallsensoren am PC.
LCA-2 Koffer

LCA-2 Koffer

Set zur komfortablen Einstellung vieler microsonic-Sensorfamilien.
Inhalt:
LCA-2
- Adapter für Sensoren mit Kabelanschluss (lcs) inkl. Kabelklemme
- Adapter für Spannungsversorgung inkl. Kabelklemme
- Steckernetzteil 90-240VAC/24VDC, 625 mA, mit Anschlussleitung 2,5 m
- vier austauschbare AC-Stecker für die Verwendung in Europa, USA, Großbritannien und
Australien
- USB-A Male auf USB-B Male 1,5 m grau
- USB-Stick mit LinkControl Software
- Handbuch (Deutsch / Englisch)
KST5G-2/M12

KST5G-2/M12

Anschlusskabel mit 5-poliger M12 Kabeldose, Kabellänge 2 m
KST5G-5/M12

KST5G-5/M12

Anschlusskabel mit 5-poliger M12 Kabeldose, Kabellänge 5 m
KST5A-2/M12

KST5A-2/M12

Anschlusskabel mit 5-poliger M12 Winkeldose, Kabellänge 2 m
KST5A-5/M12

KST5A-5/M12

Anschlusskabel mit 5-poliger M12 Winkeldose, Kabellänge 5 m
