lcs-130/DDD/QP

Bild vom lcs-130 Ultraschallsensor
Merkzettel 0

Downloads

Seiteninhalte als Onlinekatalog

Datenblatt Sensor (PDF)

Dokumentationen

Betriebsanleitung

CAD Daten

SAT STEP IGS IPT

Zulassungen und Zertifikate

EU-Konformitätserklärung UKCA Konformitätserklärung
  • 3 x pnp 3 x pnp
  • 2.000 mm 2.000 mm
200 - 2.000 mm
quaderförmig
Näherungsschalter/Reflexionstaster
Fensterbetrieb
3 Schaltausgänge
flaches Gehäuse
seitlicher Schallaustritt

Ultraschall-spezifisch

Echo-Laufzeitmessung
200 kHz
200 mm
1.300 mm
2.000 mm
0,18 mm
± 0,15 %
± 1 % (Temperaturdrift intern kompensiert)

Elektrische Daten

9 V bis 30 V DC, verpolfest
± 10 %
≤ 70 mA

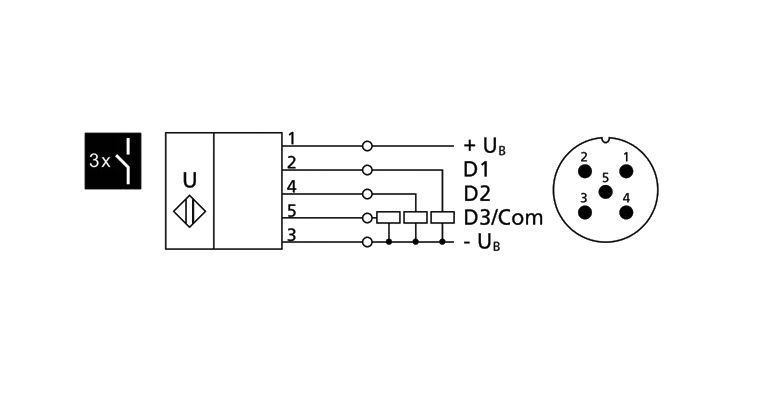

5-poliger M12-Rundsteckverbinder

Ausgänge

Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
Schaltausgang
pnp: Imax = 200 mA (UB-2V)
Schließer/Öffner einstellbar, kurzschlussfest
20 mm
6 Hz
110 ms
< 300 ms

Eingänge

Com-Eingang

Gehäuse

PBT
Polyurethanschaum, Epoxidharz mit Glasanteilen
IP 65
-25°C bis +70°C
-40°C bis +85°C
200 g

Ausstattung/Besonderheiten

ja
Com-Eingang
LCA-2 mit LinkControl
nein
nein
3 x Dreifarben-LED
3 Schaltausgänge
flaches Gehäuse
seitlicher Schallaustritt

Zubehör

KST5A-2/M12
KST5A-5/M12
KST5G-2/M12
KST5G-5/M12
MW-LCS 1
LCA-2
LCA-2 Koffer

ZUBEHÖR

prev
next
KST5A-2/M12

KST5A-2/M12

Anschlusskabel mit 5-poliger M12 Winkeldose, Kabellänge 2 m
KST5A-5/M12

KST5A-5/M12

Anschlusskabel mit 5-poliger M12 Winkeldose, Kabellänge 5 m
KST5G-2/M12

KST5G-2/M12

Anschlusskabel mit 5-poliger M12 Kabeldose, Kabellänge 2 m
KST5G-5/M12

KST5G-5/M12

Anschlusskabel mit 5-poliger M12 Kabeldose, Kabellänge 5 m
MW-LCS 1

MW-LCS 1

Adapterplatte für lcs-Sensoren ab Baujahr 2007 - zur Nutzung der Befestigungslöcher des Vorgängermodels
LCA-2

LCA-2

Zur komfortablen Einstellung vieler microsonic-Sensorfamilien.
Der LinkControl-Adapter LCA-2 kann als Stand-Alone-Gerät zum Auslesen, Kopieren oder Schreiben von Sensorparametern genutzt werden. In Verbindung mit der LinkControl-Software dient er darüber hinaus u.a. zum komfortablen Einstellen der microsonic-Ultraschallsensoren am PC.
LCA-2 Koffer

LCA-2 Koffer

Set zur komfortablen Einstellung vieler microsonic-Sensorfamilien.
Inhalt:
LCA-2
- Adapter für Sensoren mit Kabelanschluss (lcs) inkl. Kabelklemme
- Adapter für Spannungsversorgung inkl. Kabelklemme
- Steckernetzteil 90-240VAC/24VDC, 625 mA, mit Anschlussleitung 2,5 m
- vier austauschbare AC-Stecker für die Verwendung in Europa, USA, Großbritannien und
Australien
- USB-A Male auf USB-B Male 1,5 m grau
- USB-Stick mit LinkControl Software
- Handbuch (Deutsch / Englisch)
